Материал: Теплогенерирующие установки. метод. указания по применению ЕСКД и СПДС в курсовом и дипломном проектировании ТГУ для студентов специальности 270109. Курносов А.Т., Китаев Д.Н
Продолжение табл. 8
Наименование |
Изображение |
13. Компрессор |
|
14. Вакуум-насос |
|
15. Насос ручной |
|
16. Насос шестеренчатый |
|
17. Насос винтовой |
|
18. Насос ротационный лопастной |
|
19. Насос лопастной центробежный |
|

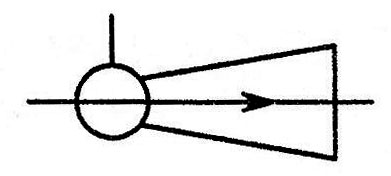

20. Насос струйный (эжектор, инжектор, элеватор, элеватор водоструйный, пароструйный) |
|

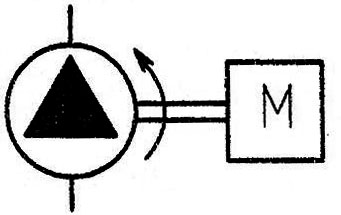

21. Насос постоянной производительности с приводом от электродвигателя (багерный насос) |
|
22. Насос осевой |
|
23. Пневмовинтовой насос |
|
24. Камерный насос |
|
25. Бак под атмосферным давлением |
|
26. Бак с внутренним давлением выше атмосферного |
|
Окончание табл. 8
Наименование |
Изображение |
27. Бак с внутренним давлением ниже атмосферного (вакуумом) |
|
28. Аккумулятор пневматический (баллон- ресивер, воздухосборник) |
|
29. Аккумулятор гидравлический |
|

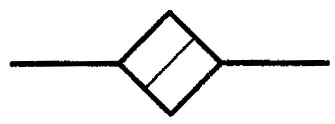

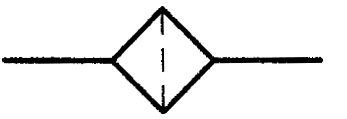

30. Фильтр для жидкости или воздуха |
|

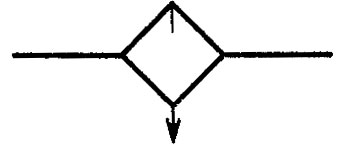

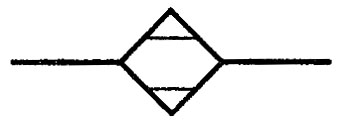

31. Влаго- или маслоотделитель |
|

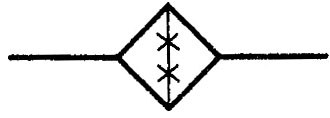

32. Осушитель воздуха (газа) химическим способом |
|

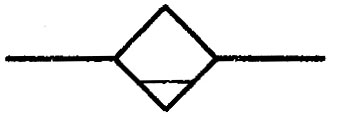

33. Сепаратор (водоотделитель) |
|

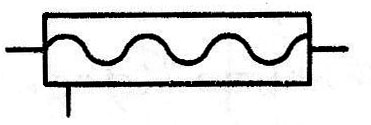

34. Конденсатоотводчик (конденсационный горшок) |
|

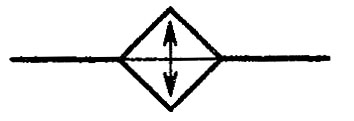

35. Увлажнитель |
|

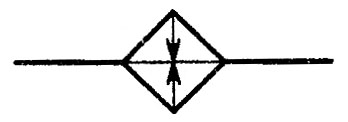

36. Охладитель воздуха (или жидкости) |
|

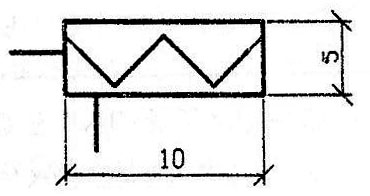

37. Нагреватель воздуха (или жидкости) |
|
БИБЛИОГРАФИЧЕСКИЙ СПИСОК
1. ГОСТ 4.422-86. Котлы паровые стационарные. – М.: Изд-во стандартов, 1986.
2. ГОСТ 4.413-86. Котлы теплофикационные водогрейные. – М.: Изд-во стандартов, 1986.
3. ГОСТ 20995-75*. Котлы паровые стационарные давлением до 4МПа. – М.: Изд-во стандартов, 1975.
4. ГОСТ 22530-77. Котлы паровые стационарные утилизаторы и энерготехнологические. Типы и основные параметры. – М.: Изд-во стандартов, 1978.
5. ГОСТ 24570-81*. Клапаны предохранительные паровых и водогрейных котлов. – М.: Изд-во стандартов, 1981.
6. ГОСТ 4.429-86. Оборудование теплообменное тепловых электростанций. – М.: Изд-во стандартов, 1986.
7. ГОСТ 21.110-95. СПДС. Правила выполнения спецификации оборудования, изделий и материалов. – М.: Изд-во стандартов, 1995.
8. ГОСТ 21.101-97. СПДС. Основные требования к проектной и рабочей документации. – М.: Изд-во стандартов, 1997.
9. ГОСТ 2.701-84*. ЕСКД. Схемы. Виды и типы. Общие требования к выполнению. – М.: Изд-во стандартов, 1984.
10. ГОСТ 2.307-68*. ЕСКД. Нанесение размеров и предельных отклонений. – М.: Изд-во стандартов, 1968.
11. ГОСТ 2.411-72. ЕСКД. Правила выполнения чертежей труб, трубопроводов и трубопроводных систем. – М.: Изд-во стандартов, 1972.
12. ГОСТ 21.403-80. СПДС. Обозначения условные графические в схемах. Оборудование энергетическое. – М.: Изд-во стандартов, 1980.
ОГЛАВЛЕНИЕ
Введение……………………………………………………………………… |
3 |
|
1. |
Требования к оформлению текстовой и графической документации... |
3 |
2. |
Изображения теплогенерирующего оборудования……………………. |
8 |
3. |
Изображения вспомогательного оборудования котельных…………… |
9 |
4. |
Обозначения трубопроводов и арматуры………………………………. |
12 |
5. |
Изображения трубопроводов и арматуры……………………………… |
15 |
6. |
Изображения оборудования водоподготовки и насосов………………. |
17 |
Библиографический список…………………………………………………. |
20 |
|
Технический анализ твердого и жидкого топлива
Методические указания
по применению ЕСКД и СПДС
в курсовом и дипломном проектировании теплогенерирующих установок
для студентов специальности
270109 «Теплогазоснабжение и вентиляция»
Составители: к. т. н., проф. Курносов Александр Тимофеевич
к. т. н., доц. Китаев Дмитрий Николаевич
Редактор Н.Н. Аграновская
Подписано в печать 19. 03. 2013 Формат 60х84 1/16. Уч.- изд. л. 1,6. Усл.-печ. 1,7 л.
Бумага писчая. Тираж 120 экз. Заказ № 144.
Отпечатано: отдел оперативной полиграфии издательства учебной литературы
и учебно-методических пособий Воронежского ГАСУ
394006 Воронеж ул. 20-летия Октября, 84
