Температура обмотки в точках Г и Д (конец режима нагрузки К₁ – начало режима нагрузки К₂).

Температура обмотки в точках Е и Ж (конец режима нагрузки К₂ – начало режима нагрузки К₁).

Кривая ДК повторяет кривую АБ с учётом превышения .

Кривая ЖЗ повторяет кривую БВ с учётом превышения .

По рассчитанным точкам построим график (рисунок 24).

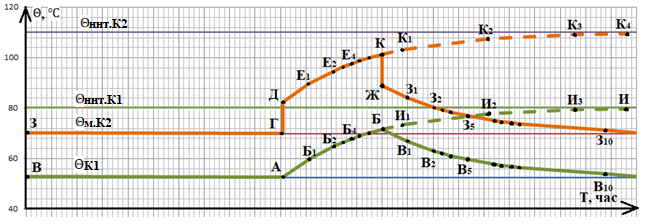

Рисунок 3 – График теплового режима трансформатора

Расчёт износа изоляции

Участок графика с неизменной температурой примем за один интервал, равный

Базовая температура наиболее нагретой точки, при которой скорость расчётного износа витковой изоляции соответствует сроку службы трансформатора, условно принятого за единицу, и равная

Шестиградусное правило старения изоляции - температурный интервал, который означает, что при изменении температуры наиболее нагретой точки обмотки на каждые 6 относительный износ витковой изоляции и срок службы трансформатора изменяется в 2 раза. (

Таблица 4 – Определение износа изоляции

При данном суточном износе трансформатор оказался недогружен, то есть не использует свои возможности по полной. Необходимо дополнительно его нагрузить или при выборе трансформатора взять его меньшей мощности.

Расчет допустимых нагрузок и перегрузок

По значению коэффициента износа и следующим ограничениям можно определить вид графика нагрузки.

График нагрузки при не превышение приведенных ниже ограничений следует относить к графикам допустимых систематических нагрузок.

Рисунок 4 – Норма допустимых систематических нагрузок трансформаторов

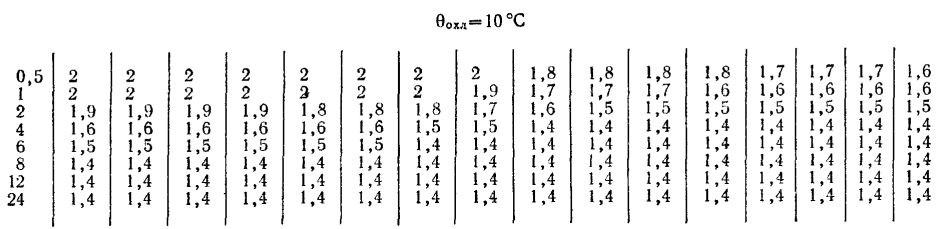

Рисунок 5 – Норма допустимых аварийных перегрузок

Для системы охлаждения Д и температуры охлаждающей среды 10, значение допустимой нагрузки и аварийной перегрузки в [1, табл.1.36].

Ограничения по температуре:

В ходе определения допустимых нагрузок и перегрузок было выявлено, что график нагрузки ТСН (ТРДНС-25000/10) относится к графикам допустимых систематических нагрузок и работа ТСН при таком графике нагрузки допустима.
