Материал: Технологии коллективной разработки проектов. Технологии индивидуальной разработки проектов. методические указания к проведению самостоятельных работ для обучающихся по направлению 54.03.01 «Дизайн». Кузовкин А.В., Суворов А.П
Графическое построение планов интерьера есть формирование комплекта документов, разработанных в процессе проектных работ в соответствии с техническим заданием и в объеме, необходимом для проведения дизайнерских, строительных или ремонтно-отделочных работна объекте.
В комплект документов включены чертежи, различные планы, развертки и дополнительные увеличенные планы:
1.ОБМЕРНЫЙ ПЛАН выполняется до реконструкции. Замер на объект, по которым вычерчивается план с реальными размерами и с последующим масштабированием.

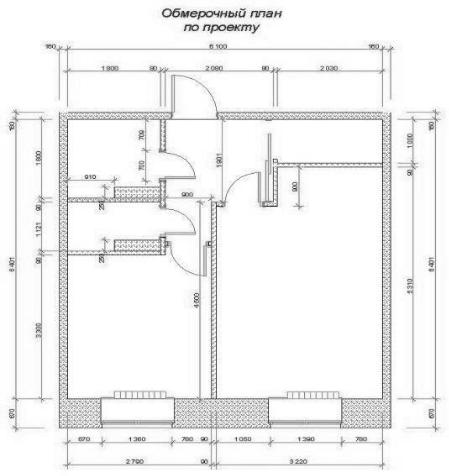

Рис. 13. План обмерочный
1. ПЛАН ДЕМОНТАЖА И МОНТАЖА ПЕРЕГОРОДОК вновь возводимые и сносимые всегда указываются. Иногда можно использовать и цветотоновые отношения.
11

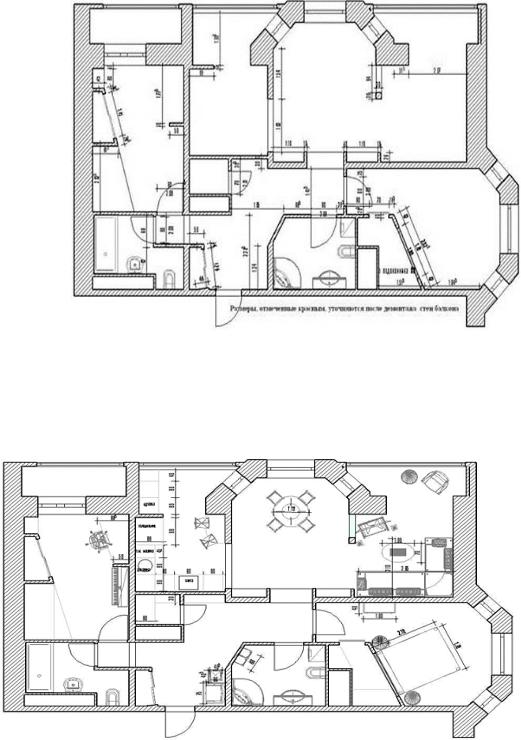

Рис. 14. План демонтажа и монтажа
2. ПЛАН КВАРТИРЫ ПОСЛЕ ПЕРЕПЛАНИРОВКИ утверждается заказчиком, на основе которого выполняются все последующие чертежи.
Рис.15. План перепланировки
3. ПЛАН С УКАЗАНИЕМ РАСПОЛОЖЕНИЯ МЕБЕЛИ выполняется после перепланировки. Отдельно делается спецификация мебели
12
Рис.16. План расположения мебели
4. ПЛАН ПОТОЛКОВ выполняется также с использованием подвесных или натяжных конструкций, ихконфигураций, высоты.

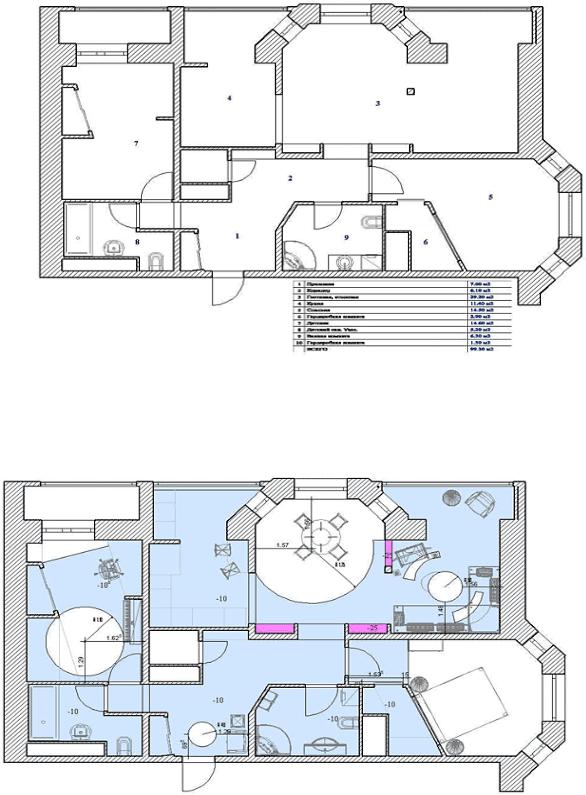

Рис. 17. План потолка.
13
5.ПЛАН ОСВЕЩЕНИЯ КВАРТИРЫ выполняется с изображением потолка и с указанием осветительных приборов с привязками и перечнем типов светильников.

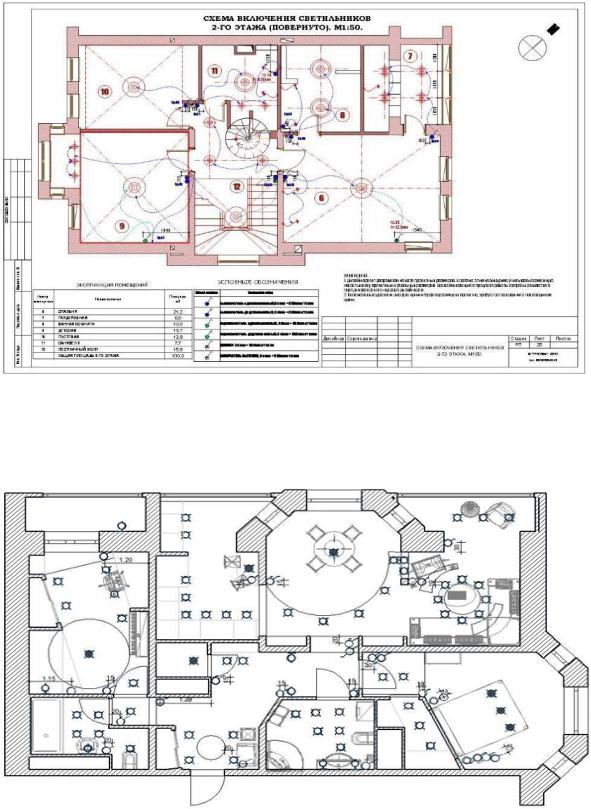

Рис. 18. План освещения.
6.ПЛАН ПРИВЯЗКИ ВКЛЮЧАТЕЛЕЙ указываются с указанием предназначения и высот, на которых они размещаются.
Рис.19. План включателей
14
7. ПЛАН РАСПОЛОЖЕНИЯ САНТЕХНИКИ.
Рис.20. План сантехники
8.ПЛАН ПОЛОВ С УКАЗАНИЕМ ТИПА ПОКРЫТИЙ(например:
вкухне - керамическая плитка, в гостиной -массивная доска, подиум).

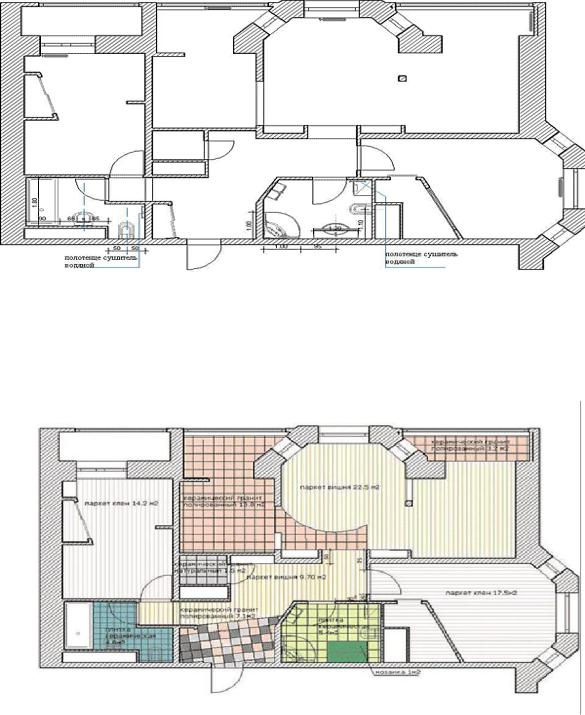

Рис. 21. План пола (1)
15
