ПРАВИЛА ВЫПОЛНЕНИЯ ЧЕРТЕЖЕЙ

Построение главных элементов интерьера выполняется с помощью модульной координации размеров в строительстве (МКРС), вследствие чего размеры основных объёмнопланировочных элементов интерьера должны быть кратны модулю (равный 100 мм).

Основные элементы конструкций (несущие стены, колонны) интерьера располагаются вдоль модульных координационных осей (продольных и поперечных). Для определения элементов интерьера применяется сетка координационных осей. Координационные оси на чертежах наносятся штрихпунктирными тонкими линиями и обозначаются по левой и нижней сторонам плана, маркируются, начиная с левого нижнего угла арабскими цифрами (слева направо) и прописными буквами русского алфавита (снизу вверх) в кружках диаметром 6 . 12 мм (рис. 8).

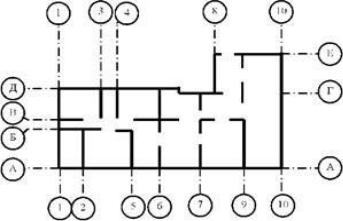

Рис. 8. Пример маркировки координационных осей

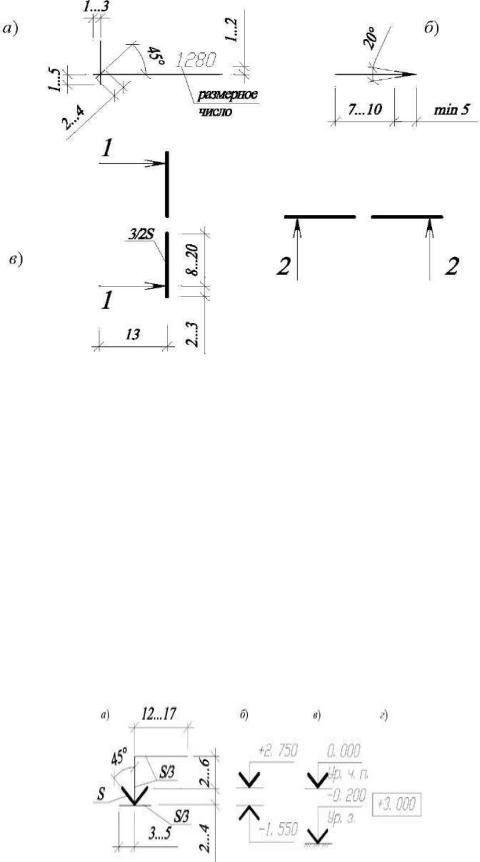

Размеры на чертежах выполняются в миллиметрах и наносятся в виде замкнутой цепочки. Размерные линии ограничиваются засечками - короткими штрихами длиной 2 – 4 мм, проводимыми с наклоном вправо под углом 45°к размерной линии. Размерные линии должны выступать за крайние выносные линии на 1 ... 3 мм. Размерное число располагается над размерной линией на расстоянии 1 ... 2 мм (рис. 9, а).

6

Знак отметки должен сопровождаться поясняющими надписями: Ур.ч.п. – уровень чистого пола; Ур.з. - уровень земли. Отметки на планах наносятся в прямоугольниках (рис. 13, г). Отметки выше нулевого уровня обозначаются со знаком плюс (например, + 2,700), ниже нуля - со знаком минус (например, - 0,200).

На чертежах приняты следующие наименования видовзданий.

В наименовании планов здания указывается отметка чистого пола этажа, номер этажа или обозначение соответствующей плоскости; при выполнении части плана - осей, ограничивающих эту часть, например: План на отм. +3,000; План 2 этажа; План 3-3; План на отм. 0,000 в осях 21-39, А-Д. В наименовании разрезов здания указывается обозначение соответ-

ствующей секущей плоскости (арабскимицифрами), например, Разрез 1-1.

В наименовании фасадов здания указываются крайние оси, между которыми фасад расположен, например: Фасад 1-5; Фасад 12-1; Фасад А-Г.

К сложным конструкциям добавляются выносные надписи, располагаемые на полках прямой линии, заканчивающейся стрелкой (или перечёркнутой линией на пересечении с выносной линией). Последовательность надписей (материал или конструкция слоёв с указанием их толщины) к отдельным слоям должна соответствовать последовательности их расположения на чертеже сверху вниз и слева направо.

На линиях – выносках располагаются дополнительные объяснения к чертежу или номера позиций элементов в спецификации.

Примеры заполнения экспликации помещений, спецификации заполнений оконных и дверных проёмов, ведомости отделки помещений приведены в прил. 9.

ПОСТРОЕНИЕ ПЛАНА ИНТЕРЬЕРА

Графические построения начинают с изображения плана интерьера 1 этажа. Построение плана выполняется последовательно:

–нанести продольные и поперечные координационные оси (штрихпунктирными тонкими линиями) и обозначаются их марки в кружках снизу и слева;

–вычертить контуры наружных и внутренних несущих стен (сплошной толстой основной линией) и перегородок. Расположение наружных стен определяется величиной привязки (расстояния от внутренней поверхности стены до координационной оси). В наружных несущих стенах (продольных или поперечных) координационная ось смещается от внутренней поверхности стены, обычно на 200 мм.В наружных несущих стенах координационная ось совмещается с внутренней поверхностью стены. Во внутренних несущих стенах геометрическая ось симметрии совмещается с координационной осью. В графической работе толщина наружных стен принимается равной 510 мм, внутренних стен - 380 мм, перегородок - 120 мм. Необходимо

8

обратить внимание в работе на различие в сопряжении несущих стен друг с другом ис перегородками;

–в наружных стенах интерьера оконные проёмы выполняются с четвертями (выступами в верхней и боковой частях проёма размерами 120x65 мм). Окна в проекте изображаются в виде линий в проёмах стен, соответствующих контурам оконной коробки. Контур проёмов показывается основной линией, а оконные заполнения и контуры стен в пределах проёма сплошными тонкими линиями. Дверные полотна показываются в направлении их открывания сплошной толстой линией под углом 30° к плоскости стены.

Напротив оконных проёмов с внешней стороны здания наносятся марки окон, например, ОК-1 (ОК - окно, 1 - порядковый номер окон одного вида). Аналогично маркируются двери, например, Д-1. Дополнительно в составе чертежей должна предоставляться информация о размерах и конструктивном решении окон и дверей;

–изображаются лестницы - междуэтажная и входная, вычерчиваются сплошной линией контуры лестничныхплощадок. На условном обозначении лестниц стрелками показывается направление подъёма. Следует обратить внимание, что условные изображения лестницы на планах 1 и 2 этажей должны различаться (прил. 4).

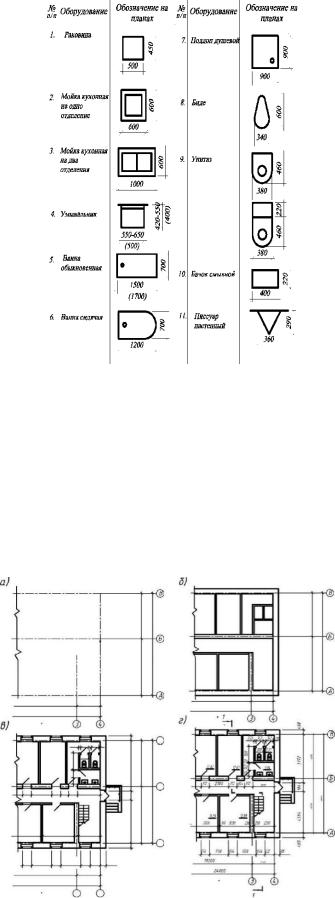

Вычерчиваются условные обозначения санитарнотехнических приборов (рис. 11) и вентиляционных каналов. Вытяжная вентиляция предусматривается в помещениях кухонь и санитарных узлов, вентиляционные каналы (140x140 мм) устраиваются во внутренних стенах толщиной не менее 380 мм;

–на чертеже располагают выносные и размерные линии. Размеры проставляются в виде размерных цепочек в количестве, необходимом для определения габаритных размеров и положений всех помещений; размеров проёмов, простенков, уступов в несущих стенах; толщин стен и величин привязок к координационным осям. Первая размерная линия должна располагаться на расстоянии не ближе 10 мм от контура чертежа, последующие размерные линии - не ближе 7 мм другот друга;

–выполняются необходимые надписи, ссылки. Информация о наименовании помещений и их площадях приводится либо непосредственно на плане, либо в экспликации помещений (рис. 7) с нумерацией помещений на плане в кружках диаметром 6 ... 8 мм. Площади (в квадратных метрах с округлением до сотых) проставляются в правом нижнем углу помещения и подчёркиваются. Санитарно-технические оборудования в планах имеет определенные обозначения (Рис. 11).
