Материал: Светотехнический и электрический расчеты системы освещения ремонтного цеха

В данном дипломном проектировании все светильники являются светодиодными светильниками “Айрон”.

Рассчитаем освещённость для основного помещения методом коэффициента использования светового потока.

Рекомендуемые значения λ=L/Н для КСС типа Г = 0,8-1,1

Кз=1,3

Определяем расчетную высоту установки светильника над освещаемой поверхностью Нр, м.

Нр = H - hр - hс , (3.1)

где    H - высота помещения, Н=10 м;

hp - высота рабочей поверхности, hp=0,8 м;

hc - высота свеса светильника, hc=1,2 м.

Hp = 10 - (0,8+1,2)= 8 м.

Вычислим расстояние между светильниками:

 , (3.2)

где    L - расстояние между светильниками;- расчетная высота подвеса светильника (расстояние по перпендикуляру до расчётной плоскости).

L = Hp×l = 8×1 = 8 м.

Число рядов светильников определяется по формуле:

, (3.3)

где В - ширина помещения, В=24 м;

l - расстояние от стены (принимаем 0,4L), l=3 м.

 шт.

Принимаем R=3 шт.

Число светильников в ряду определяем по формуле:

 , (3.4)

где А - длина помещения, А=64 м.

 шт.

Принимаем N=8 шт.

Рассчитываем реальное расстояние между рядами светильников по формуле:

 , (3.5)

Рассчитываем реальное расстояния между центрами светильников в ряду по формуле:

, (3.6)

Для прямоугольных помещение проверяется условие:

Т. к. условие не выполняется, то принимаем число рядов R=4 шт.

Число светильников в цехе:

N = 8 4 = 32 светильника.

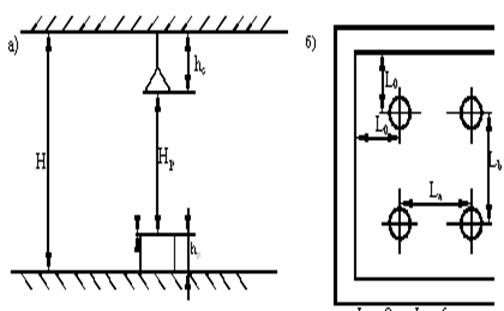

Схемы свеса светильника, расстояния светильника представлены на рисунке 3.1.

Рисунок 3.1 - а - Схема свеса светильника; б -
