Материал: Сварка углеродистых, низколегированных и теплоустойчивых сталей

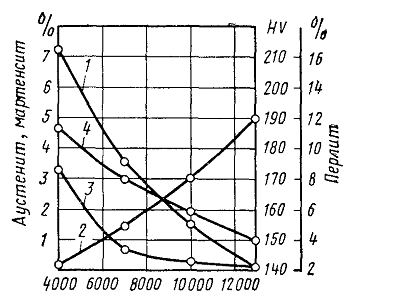

Рис.6. Изменение количества структурных составляющих и твердости швов на низкоуглеродистой кремнемарганцевой стали (0,14% С; 1,1% Мп; 0,75% Si) в зависимости от погонной энергии:

- мартенсит;

- перлит;

- остаточный аустенит;

- твердость;

В швах, выполненных с большой погонной энергией, количество этих структур резко уменьшается. Структура швов на этой же стали при погонной энергии 13 ккал/см и скорости охлаждения примерно 0,5-0,6° С/с состоит только из феррита и перлита. Мартенсит и бейнит образуются также и в околошовной зоне сварных соединений, например стали 14ХГС. Их количество при сварке такой стали максимально (около 3%) в участке перегрева и снижается по мере удаления от линии сплавления.

При небольшом количестве закалочных структур их влияние на механические свойства сварных соединений незначительно в связи с равномерным и дезориентированным расположением этих составляющих в мягкой ферритной основе. Однако при увеличении доли таких структур в шве и околошовной зоне пластичность металла и его стойкость против хрупкого разрушения резко ухудшаются. Дополнительное легирование стали марганцем, кремнием и другими элементами способствует образованию в сварных соединениях закалочных структур. Поэтому режим сварки большинства низколегированных сталей ограничивается более узкими (по значению погонной энергии) пределами, чем при сварке низкоуглеродистой стали. В ряде случаев, например при микролегировании ванадием, ванадием и азотом, а также другими элементами, склонность низколегированной стали к росту зерна в околошовной зоне при сварке незначительна.

С целью снижения разупрочнения в околошовной зоне термоулучшенные низколегированные стали следует сваривать при минимально возможной погонной энергии.

Обеспечение равнопрочности металла шва с основным металлом достигается в основном за счет легирования его элементами, переходящими из основного металла. Иногда для повышения прочности и стойкости против хрупкого разрушения металл шва дополнительно легируют через сварочную проволоку.

Стойкость металла шва против кристаллизационных трещин при сварке низколегированных сталей несколько ниже, чем низкоуглеродистых, в связи с усилением отрицательного влияния углерода некоторыми легирующими элементами, например кремнием. Повышение стойкости против образования трещин достигается снижением содержания в шве углерода, серы и некоторых других элементов за счет применения сварочной проволоки с пониженным содержанием указанных элементов, а также выбором соответствующей технологии сварки (последовательность выполнения швов, обеспечение благоприятной формы провара) и рациональной конструкции изделия.

Технология сварки покрытыми электродами.Технология сварки низколегированных низкоуглеродистых сталей покрытыми электродами мало отличается от технологии сварки низкоуглеродистых сталей. Характер подготовки кромок, режимы сварки, порядок наложения швов практически одинаковы. Прихватки при сборке необходимо выполнять теми же электродами, что и при сварке основного шва, и накладывать только в местах, где располагается шов.

Низколегированные стали сваривают в основном электродами с фтористо-кальциевым покрытием типа Э42А и Э50А, обеспечивающими более высокую стойкость против образования кристаллизационных трещин и повышенные пластические свойства по сравнению с электродами других типов. Для сварки сталей с пониженным содержанием углерода (например 09Г2) в ряде случаев используют электроды с рутиловым покрытием, например АНО-1 (тип Э42Т). Наиболее широко применяют электроды УОНИ-13/45,

СМ-11, АНО-8 (тип Э42А) и УОНИ-13/55, ДСК-50, АНО-7 (тип Э50А), обеспечивающие прочность и пластичность металла шва на уровне свойств основного металла.

Высокая прочность металла шва при сварке электродами типа Э42А достигается за счет перехода легирующих элементов в шов из основного металла и повышенной скорости охлаждения шва. Для сварки кольцевых швов трубопроводов, работающих при температурах до -70° С, например из стали 10Г2, находят применение электроды ВСН-3 (тип Э50АФ) с фтористо-кальциевым покрытием.

Швы, сваренные покрытыми электродами, в ряде случаев имеют пониженную стойкость против коррозии в морской воде, что значительно снижает эксплуатационные свойства сварных сосудов, морских эстакад и других сооружений. Это обусловлено малым содержанием в поверхностных слоях металла шва легирующих элементов (хрома, никеля, меди) вследствие низкой долиучастия основного металла в металле этих слоев. Для повышения коррозионной стойкости металл шва следует легировать хромом.

Технология сварки под флюсом.В большинстве случаев применяют те же сварочные материалы, что и при сварке низкоуглеродистых сталей, плавленые флюсы АН-348-А, ОСЦ-45 (однодуговая сварка), АН-60 (многодуговая сварка с повышенной скоростью), а также сварочные проволоки Св-08ГА и Св-10Г2. Для сварки микролегированных сталей, например 15Г2АФ, в ряде случаев применяют низкокремнистый флюс АН-22 в сочетании с проволоками Св-08ХМ и Св-ЮНМА. Однако при этом швы менее стойки против кристаллизационных трещин, вследствие чего сварку рекомендуется выполнять с предварительным подогревом.

Технология сварки низколегированной стали под флюсом мало отличается от технологии сварки низкоуглеродистой стали.

Для обеспечения пластических свойств металла углового шва и околошовной зоны на уровне свойств основного металла сечение шва следует выбирать в зависимости от толщины свариваемого металла. Иногда сварку выполняют двумя дугами в раздельные ванны. Многослойные швы на толстом металле также рекомендуется выполнять двумя дугами, а при сварке одной дугой перед наложением первого слоя производить подогрев основного металла до температуры 150-200° С.

Металл швов, сваренных под флюсом, благодаря значительной доле участия основного металла и достаточному содержанию легирующих элементов обладает более высокой стойкостью против коррозии в морской воде, чем металл швов, сваренных покрытыми электродами обычного состава.

Технология сварки в защитных газах.Это в основном полуавтоматическая сварка в углекислом газе. Технология сварки низколегированных сталей в углекислом газе практически ничем не отличается от технологии сварки низкоуглеродистой стали. На практике применяют те же сварочные материалы, что и для сварки низкоуглеродистой стали. Так, стали 15ХСНД, 14ХГС и 10ХСНД сваривают сварочной проволокой Св-08Г2С. При однослойной сварке и сварке не более чем в два-три слоя можно применять проволоку Св- 12ГС.

Полуавтоматическую сварку в углекислом газе выполняют также порошковыми проволоками ПП-АН4 и ПП-АН8. Проволоку ПП-АН8 можно использовать и при автоматической сварке. Швы, сваренные проволокой ПП-АН8, например на стали 09Г2 равнопрочны основному металлу и имеют повышенные пластические характеристики.

Для повышения коррозионной стойкости сварных соединений в морской воде применяют сварочную проволоку Св-08ХГ2С, обеспечивающую дополнительное легирование металла шва хромом.

Технология электрошлаковой сварки.Наиболее применима электрошлаковая сварка при изготовлении крупногабаритных изделий из низколегированных сталей 09Г2С, 16ГС, 15ХСНД и 14Г2 толщиной 30-100 мм, а в ряде случаев толщиной до 160 мм. Сварку ведут с применением флюса АН-8 проволоками Св-08ГС, Св-10Г2, реже Св-12ГС.

Металл шва, выполненный проволоками Св-08А и Св-08ГА, менее прочен, чем основной металл.

Применение усовершенствованных режимов позволяет часто отказаться от высокотемпературной термообработки (нормализации) сварных конструкций, выполненных электрошлаковой сваркой. Так, например, сталь 16ГС толщиной 50 мм сваривается при ускоренной подаче сварочной проволоки с увеличенной скоростью поперечных перемещений электрода и большим временем выдержки у ползунов. Примерный режим сварки следующий:

Сила постоянного тока, А……………………………900

Напряжение, В ……………………………………….42

Число электродов…………………………………….1

Скорость подачи электродной проволоки, м/ч……..576

Скорость перемещения электрода, м/ч……………...75

Продолжительность выдержки у ползунов, с……….6

Глубина шлаковой ванны, мм………………………..50

Сухой вылет электрода, мм…………………………..70

сварка сталь шов

Принятый режим перемещения электрода способствует выравниванию глубины сварочной ванны по толщине металла. В связи с этим скорость подачи сварочной проволоки может быть значительно повышена без опасности образования в швах кристаллизационных трещин. В свою очередь, увеличение подачи проволоки и, следовательно, скорости сварки уменьшает перегрев околошовной зоны. Свойства сварных соединений стали 16ГС, выполненных проволокой Св-10Г2 под флюсом АН-8 на указанном режиме и после отпуска при температуре 650° С, практически такие же, как и при дуговой сварке металла равной толщины.

В табл. 1. приведены типичные режимы сварки низколегированной стали с пониженным содержанием углерода (например 09Г2ДТ). Сварку такой стали на приведенных режимах также можно выполнять без нормализации сварных соединений.

Сварка низколегированных теплоустойчивых сталей

Детали эксплуатируемых в энергостроении машин обычно характеризуются сложностью формы, разнообразием конструктивных решений и индивидуальным характером производства. Поэтому наиболее широкое применение находит ручная сварка покрытыми электродами и полуавтоматическая сварка в защитных газах и реже автоматическая сварка под флюсом.

Работа конструкций при высоких температурах способствует протеканию диффузионных процессов. Для того чтобы снизить интенсивность этих процессов в сварном соединении, стремятся максимально приблизить состав металла шва к составу основного металла. Для сварки хромомолибденовых сталей (12ХМ, 15ХМ, 20ХМЛ) применяют электроды типа ЭМХ по ГОСТ 9467-60. Наибольшее распространение получили электроды с руднокислым покрытием ЦП-14 и электроды ГЛ-14 с фтористо-кальциевым покрытием. Электроды последней марки изготовляют из проволоки Св-08ХМ.

Хромомолибденовые стали с малым содержанием углерода Деталь 12ХМ рекомендуется сваривать с предварительным подогревом до 200° С. При более высоком содержании в стали углерода температуру предварительного подогрева повышают до 250- 300° С.

Хромомолибденованадиевые стали (20ХМФЛ, 12Х1МФ, 15Х1М1Ф) сваривают электродами ЦЛ-20-63 (тип ЭХМФ) со стержнем из проволоки Св-08ХМФА. В этом случае необходим предварительный и сопутствующий подогрев до 300-350° С. После сварки сварные соединения подвергают высокому отпуску при температуре 700-740° Св течение 2-3 ч.

При сварке в углекислом газе стали 15ХМ и 20ХМ применяют, сварочную проволоку Св-10ХГ2СМА. При использовании этой проволоки прочностные и пластические свойства сварных соединений в интервале температур 20- 525° С практически не отличаются от свойств основного металла.

Таблица 1

Автоматическую и полуавтоматическую сварку этих сталей в углекислом газе проводят с предварительным подогревом до температуры 250-300° С. Режимы сварки практически не отличаются от режимов сварки низкоуглеродистой стали. После сварки проводят высокий отпуск конструкции (табл. 1).

Теплоустойчивую сталь 20ХМФЛ сваривают в углекислом газе проволокой

Св-08ХГСМФА с предварительным и сопутствующим подогревом до температуры 300-350° С, что обеспечивает повышение стойкости шва против трещин и снижение твердости металла шва и околошовной зоны. После окончания сварки конструкцию подвергают термообработке по режиму, приведенному в табл. 1 (по данным Б. С. Касаткина).

Сварное соединение стали 20ХМФЛ, выполненное в углекислом газе проволокой Св-08ХГСМФА, по всем показателям равноценно основному металлу.

Автоматическую и полуавтоматическую сварку в углекислом газе сталей 12Х1МФ и 15Х1М1Ф осуществляют проволокой Св-08ХГСМФА с предварительным и сопутствующим подогревом до температуры 250-300° С. После сварки производят высокий отпуск при температуре 70-740° С.

При сварке под флюсом теплоустойчивых сталей, например 12Х1МФ и 15Х1М1Ф, рекомендуется применять проволоку Св-08ХМФА и флюс АН-22. Сварку осуществляют с предварительным подогревом. Можно использовать также флюс АН-17М в сочетании с кремнемарганцовистой проволокой Св-08ХГСМФА. При указанном сочетании сварочных материалов обеспечивается получение металла шва, кратковременные и длительные механические свойства которого (в состоянии после высокого отпуска) при температуре 20-585° С полностью удовлетворяют установленным требованиям.

Литература

Мотяхов М.А., Электродуговая сварка металлов. Учебное пособие для повышения квалификации электросварщиков. М., «Высш. школа», 1975.

Патон Б.Е., Технология электрической сварки металлов и сплавов плавлением. М., «Машиностороение», 1974. 768 с.

КаховскийН.И., Электродуговая сварка сталей. Справочник. «Наукова думка», 1975.
