случаях требуется равноценная информация. Обычно сообщение DEALLOCATION отменяет назначение, чтобы нарушить В-соединение после завершения той связи, для поддержки которой оно создавалось, но сторона АТС может также послать сообщение DEALLOCATION, чтобы прервать процесс назначения. Структура сообщения DEALLOCATION показана в таблице 8.5. Информационный элемент «Идентификатор канала пользовательского порта ISDN» используется при отмене назначения несущего канального интервала интерфейса V5.2 для В-канала порта ISDN и определяет номер этого В-канала. Информационный элемент «Таблица соответствия» определяет блок несущих канальных интервалов интерфейса V5.2 и блок В-каналов ISDN, для которых они были назначены, с целью отменить это назначение.

Таблица 8.4. Структура сообщения ALLOCATION_REJECT

Таблица 8.5. Структура сообщения DEALLOCATION

Об успешной отмене назначения сторона сети доступа информирует сторону АТС посылкой сообщения DEALLOCATION_COMPLETE. Это сообщение посылается, даже если В-соединения не существует, поскольку в данном случае отмена назначения позволяет подтвердить нарушение В-соединения, например, при логическом сбое. Запрос отмены назначения может получить отказ в виде сообщения

DEALLOCATION_REJECT, содержащего инфор-

мационный элемент «Причина отказа» длиной от 3 до 14 байтов, который может включать в себя дополнительные параметры, не используемые при отказе в назначении.

Сообщение AUDIT (таблица 8.6) дает возможность стороне АТС запросить от сети доступа недостающую информацию о В-соединении, для идентификации которого сторона АТС использует те данные, которые у нее имеются. Это могут быть либо данные, идентифицирующие канал пользовательского порта, либо данные, идентифицирующие несущий канальный интервал интерфейса V5.2. Таким образом, сторона АТС идентифицирует какой-то один конец В-соединения и ожидает со стороны сети доступа ответ, содержащий идентификацию другого его конца.

Таблица 8.6. Структура сообщения AUDIT

DIT_COMPLETE (структура которого идентична структуре сообщения AUDIT), либо содержащее полную информацию о В-соединении, либо указывающее на то, что такого В-соединения не существует. В последнем случае сообщение AUDIT_COMPLETE содержит необязательный информационный элемент «Незавершенное соединение» (расположенный за байтом «Идентификатор канального интервала V5»), в котором имеется поле, указывающее причину неуспеха, что может помочь в устранении логического сбоя.

Процессы обработки неисправностей и ошибок являются единственными процессами ВСС, инициируемыми сетью доступа. Эти процессы используются для передачи в сторону АТС сигналов, оповещающих о неисправности в сети доступа или об ошибках в протоколе ВСС, выявленных сетью доступа.

При нарушении активного В-соединения из-за неисправности, возникшей в сети доступа, сторона сети доступа передает в сторону АТС сообщение AN_FAULT. Формат сообщения AN_FA-

ULT аналогичен формату сообщений ALLOCATION или DEALLOCATION для одиночного несущего канала, за исключением того, что информационные элементы идентификации порта пользователя (и В- канала для портов ISDN) и несущего канала V5.2 включаются в это сообщение только тогда, когда они известны. Сообщение AN_FAULT подтверждается сообщением AN_FAULT_ACKNOW-LEGE, имеющим тот же ссылочный номер, что и сообщение, которое оно подтверждает.

Если сеть доступа обнаруживает ошибку в протоколе ВСС, она посылает в сторону АТС сообщение PROTOCOL_ERROR (таблица 8.7.). В этом сообщении содержится обязательный информационный элемент «Причина ошибки протокола», определяющий тип ошибки протокола и, где это возможно, тип сообщения, в котором ошибка была выявлена.

Таблица 8.7. Структура сообщения PROTOCOL_ERROR

Причинами ошибок протокола могут быть ошибка дискриминатора протокола, неопознанное сообщение, информационный элемент с нарушением порядка следования, повторение необязательного или пропуск обязательного информационного элемента, ошибка в содержании информационного элемента, неопознанный информационный элемент, несовместимость сообщения с состоянием протокола ВСС, повторение обязательного информационного элемента и наличие в сообщении слишком большого числа информационных элементов.

Более детальная информация о протоколе ВСС и его процедурах содержится в приложении Е стандарта ETS 300 347-1.

8.2. ПРОТОКОЛ УПРАВЛЕНИЯ ТРАКТАМИ ИНТЕРФЕЙСА V5.2

Как уже отмечалось выше, интерфейс V5.2 содержит несколько (до 16) цифровых трактов 2048 Кбит/с. Такое отличие от интерфейса V5.1 требует дополнительных функций управления этими трактами, включая проверку соответствия двух сторон интерфей-

са, соединенных физическим трактом или трактами. Последнее достигается присвоением каждому тракту на каждой стороне интерфейса отличительного ярлыка, что позволяет, в частности, правильно подсоединить вновь несколько физических трактов, если они были отсоединены из-за неисправности, или при проведении планового техобслуживания. Для этого предусматривается специальный механизм проверки ярлыков трактов.

В дополнение к проверке ярлыков и целостности самих трактов, должна обеспечиваться возможность перевода трактов в состояния «рабочее» и «нерабочее».

Последнее действие аналогично блокировке и разблокировке портов в сети доступа с двумя отличиями: необходимостью защитить сигнализацию интерфейса V5.2 и необходимостью минимизировать нарушения в обслуживании графика. Эти отличия приводят к тому, что если инициатива блокировки тракта исходит от сети доступа, последняя должна иметь возможность согласовать эти вопросы с АТС, так как именно АТС отвечает за обслуживание и обладает подробной информацией о проходящей нагрузке. Запрашивая разрешение заблокировать тракт, сеть доступа указывает, допустима ли отсрочка в исполнении этого запроса. Блокировка тракта с отсрочкой позволяет дождаться завершения всех уже установленных к моменту запроса соединений пользователей, а блокировка без отсрочки выполняется немедленно.

Структура сообщения протокола управления трактами интерфейса V5 представлена на рис. 8.3. Информационный элемент «Тип сообщения» в заголовке определяет сообщение как управляющее —

LINK_CONTROL или как подтверждающее - LINK_CONT-ROL_ACK.

Строго говоря, сообщения второго типа LINK_CONT-ROL_ACK не являются, по мнению автора, необходимыми (даже при разблокировке тракта, о чем будет сказано в конце этого параграфа), поскольку эту функцию выполняет уровень 2 протокола.

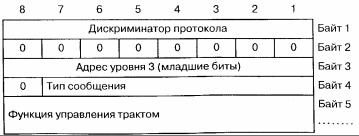

Рис. 8.3. Структура сообщения протокола управления трактами

244Глава 8 ___________

Всообщениях протокола управления трактами интерфейса V5.2 имеется единственный специализированный обязательный информационный элемент «Функция управления трактом» (Link-control- function).

Операцию идентификации тракта может инициировать любая сторона интерфейса с помощью передачи сообщения LINK_ CONTROL: Link-identification-request (запрос-идентификации-тракта). Если сигнал маркировки принимается стороной, запросившей идентификацию, по тракту с ярлыком, который соответствует ярлыку передающей стороны, маркировка считается верной, тракт идентифицирован, его целостность проверена. Так как запросить идентификацию может любая сторона интерфейса, возможны конфликтные ситуации при передаче одного и того же сигнала более чем по одному тракту одновременно. В идеале, для разных интерфейсов следовало бы применять разные сигналы маркировки во избежание путаницы при одновременном тестировании нескольких интерфейсов, но в интерфейсе V5.2 это не реализовано, поскольку вероятность случайного возвращения сигнала маркировки по исправному тракту другого интерфейса незначительна.

Сторона, которая принимает запрос идентификации, может отказать в удовлетворении запроса. Это может произойти, если, например, продолжается обработка предыдущего запроса идентификации тракта, поскольку спецификации интерфейса V5 не предусматривают идентификацию более одного тракта одновременно. Отказ удовлетворить запрос производится путем передачи сообщения

LINK_CONTROL: Link-identification-rejection (отказ-в-идентификации-

тракта). Сценарий идентификации тракта представлен на рис. 8.4.

Если запрос принимается приемной стороной для выполнения, то она маркирует указанный тракт и отвечает сообщением

LINK_CONTROL: Link-identification-acknowledgement, подтвер-

ждающим выполнение запроса. Маркировка тракта производится присвоением значения 0 биту 7 в нулевом канальном интервале этого тракта.

Когда сторона, давшая запрос, получила подтверждение и проверила маркировку, она может запросить удаление маркировки с помощью сообщения LINK_CONTROL: Link-identification-release.

Получив такое сообщение, другая сторона удаляет маркировку. Удаляется маркировка присвоением биту 7 нулевого канального интервала значения 1.
