же полезно отметить, что все примитивы типа indication передаются процессом PLES логическому объекту национального протокола ТфОП, а

все примитивы типа request (и примитив FE-establish_acknowledge,

имеющий тип response) — в обратном направлении.

Процесс PLES в логическом объекте протокола ТфОП на стороне АТС имеет следующие состояния:

LEI — нулевое состояние (null).

LE2 — создание сигнального пути инициировано со стороны АТС (path initiated by LE). Процесс переходит в это состояние после того, как АТС передаст к сети доступа сообщение ESTABLISH.

LE3 — создание сигнального пути инициировано со стороны сети доступа (path initiated by AN). Сеть доступа послала сообщение ESTABLISH к АТС и ожидает в ответ сообщение ESTAB-LISH_ACK.

LE4— состояние активного сигнального пути (path active), в котором он поддерживает обычные функции сигнализации ТфОП для данного порта.

LE5 — запрошено освобождение сигнального пути (path disconnect request). В это состояние процесс переходит, когда АТС посылает в сеть доступа сообщение DISCONNECT. Выход изданного состояния возможен, когда сеть доступа передаст ответное сообщение

DISCONNECT_COMPLETE.

Собственно говоря, данный перечень состояний уже косвенно содержит описание процесса PLES, SDL-диаграмма которого приведена на рис. 7.14. В дополнение к этому перечню и к самой SDL-диаграмме полезно рассмотреть значения таймеров, используемые процессом PLES:

•таймер Т1 =2 с — запускается после передачи сообщения ESTABLISH или DISCONNECT_COMPLETE. Сброс таймера происходит при поступлении сообщения ESTABLISH_ACK. Если же таймер сработает до наступления этого события, повторяется посылка сообщения ESTABLISH, и таймер Т1 перезапускается. При повторном срабатывании таймера Т1 до поступления сообщения ESTABLISH_ACK к сети доступа направляется сообщение DISCONNECT и запускается таймер ТЗ;

•таймер Т3=2 с — запускается после передачи сообщения DISCONNECT. Запускается многократно. При срабатывании этого таймера в состоянии LE5 процесса PLES (как это име-

ло место и в состоянии AN7 процесса PANS) в зависимости от того, сколько раз сработал таймер ТЗ, принимается решение в пользу одного из двух вариантов:

•если таймер сработал до 3 раз, повторяется передача сообщения DISCONNECT;

•после третьего срабатывания таймера передается сигнал индикации ошибки в систему управления;

•таймер Т4=2 с — запускается после приема сообщения STATUS-ENQUIRY. Запускается многократно;

•таймер Тг=5 с — запускается после передачи сообщения

SIGNAL;

•таймер Tt = 10 с — запускается после передачи сообщения SIGNAL или PROTOCOL_PARAMETER.

Рис. 7.14. SDL-диаграмма процесса PLES обработки протокола ТфОП на стороне АТС

(1 из 3)

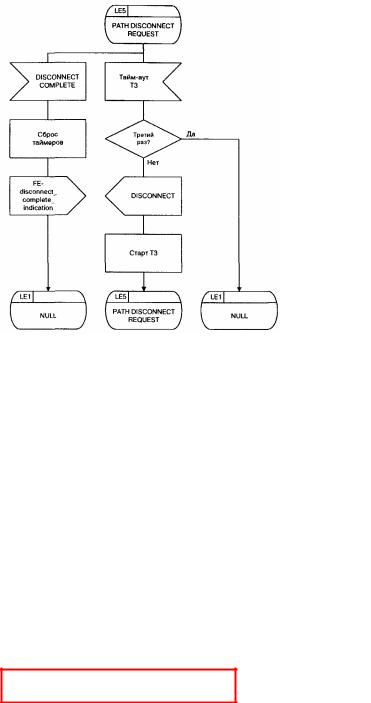

Рис. 7.14. SDL-диаграмма процесса PLES обработки протокола ТфОП на стороне АТС (3 из 3)

Как это неоднократно делалось в большинстве глав первого тома, место, сэкономленное за счет описания процесса PLES с помощью SDLдиаграммы, представляется полезным отдать некоторым примерам, в которых действуют оба рассмотренных процесса PANS и PLES. Рассмотрим примеры [83] сообщений создания сигнального пути'.

•сообщение AN/ESTABLISH/Steady-signaLoff-hook используется для создания сигнального пути в случае исходящего вызова после того, как вызывающий абонент снял трубку;

•сообщение LE/ESTABLISH/Cadenced-ringing используется для создания сигнального пути в случае входящего вызова и предписывает передать абоненту вызывной сигнал, если нет конфликта между входящим и исходящим вызовами;

•сообщение LE/ESTABLISH/Steady-signaLnormal-polarity используется для создания сигнального пути в случае входящего вызова, когда имеет место конфликт и приоритет отдается входящему вызову.

www.kiev-security.org.ua

BEST rus DOC FOR FULL SECURITY

www.kiev-security.org.ua

BEST rus DOC FOR FULL SECURITY

224 Глава 7_______________________________________

Примеры сообщений освобождения сигнального пути:

• сообщение LE/DISCONNECT/- генерируется, когда решение освободить сигнальный путь принимает станция; в результате процесс PANS переходит в нулевое состояние AN1;

•сообщение AN/DISCONNECT/— генерируется, когда абонент кладет трубку до того, как процесс PANS получит сообщение

LE/ESTABLISH_ACK/— в ответ на сообщение AN/ES-

TABLISH/Steady-signal off-hook;

. сообщения AN/DISCONNECT_COMPLETE/- и LE/DISCONNECT_COMPLETE/— генерируются автоматически при получении сообщений DISCONNECT;

. Сообщения AN/ESTABLISH_ACK/- и LE/ ESTABLISH_ АСК/—

генерируются автоматически при получении сообщений

ESTABLISH. Примеры сообщения SIGNAL:

•сообщение AN/SIGNAL/Digit-signaLvalue+no-acknowledgement

генерируется, когда сеть доступа обнаруживает цифры, набранные абонентом;

•сообщение AN/SIGNAL/Steady-signal:off-hook генерируется, когда абонент снимает трубку в ответ на входящий вызывной сигнал;

•сообщение LE/SIGNAL/Steady-signaLnormal-polarity генерируется,

когда станция дает команду прекратить вызывной сигнал в ответ на снятие трубки абонентом;

•сообщение LE/SIGNAL/Steady-signaLstop-ringing генерируется,

когда станция принимает решение прекратить вызывной сигнал по причине иной, чем реакция на сигнал снятия трубки.

7.6.ПРОЦЕДУРЫ ПРОТОКОЛА ТфОП

Вдвух предыдущих параграфах данной главы в рамках описаний

процессов PANS и PLES рассмотрены две основные группы процедур протокола ТфОП.

В первую очередь это процедуры, связанные с поддержкой управления соединениями ТфОП. Основное назначение данных процедур — создать сигнальный путь для передачи линейных сигналов между аналоговым портом ТфОП сети доступа и национальным протоколом ТфОП АТС. Для создания сигнального пути используются функциональные процедуры, которые обеспечивают синхронизацию работы через интерфейс V5 логических объектов
