200 Глава 7_______________________________________

Если в момент создания сигнального пути при входящей связи необходимость посылки дополнительной информации отсутствует, от входящей АТС передается сообщение LE/ESTABLISH/—. Однако АТС может также передать дополнительную информацию, касающуюся посылок вызова, подачи питания абонентской линии или передачи импульсов. Для посылки обычного вызывного сигнала можно использовать сообщение LE/ESTABLISH/Cadenced-ringing. Чтобы задать полярность подключаемой к линии батарее, используется сигнал LE/ESTABLISH/Steady-signal:normal- polarity. Если посылка вызывного сигнала не запрашивается в сообщении LE/ESTABLISH, то ее можно запросить затем в сообщении LE/ SIGNAL.

АТС может действовать и по-другому: активизировать в сети доступа предварительно определенную последовательность обмена сигналами с абонентом путем передачи сообщения LE/ESTAB-LISH/Autonomous- signalling-sequence. Включение этого элемента в сообщение ESTABLISH предписывает сети доступа самой подать сигнал вызова абоненту и принять сигнал ответа абонента без промежуточного обмена сообщениями с АТС.

Чтобы указать, например, на то, что абонент ответил на входящий вызов, сеть доступа может ответить на сообщение LE/ESTABLISH

сообщением AN/ESTABLISH_ACK/Steady-signal:loop-closed. Сеть доступа может ответить и по-другому, с помощью сообщения

AN/ESTABLISH_ACK/Pulsed-signal, чтобы запросить применение специальных функций для случая входящей связи с УАТС. Если дополнительную информацию передавать не нужно, сеть доступа отвечает простым сообщением AN/ESTABLISH_ACK/-.

Станция может ответить на сообщение AN/ESTABLISH сообщением

LE/ESTABLISH_ACK/Steady-signal, например, для того, чтобы запросить подключение батареи к конкретной абонентской линии. В другом случае станция может ответить сообщением LE/ ESTABLISH_ACK/Pulsed-signal,

например, чтобы запросить передачу импульсов тарификации к абоненту,

или сообщением LE/ ESTABLISH_ACK/Autonomous signaling-sequence,

чтобы активизировать предварительно определенную последовательность обмена сигналами в сети доступа. Если дополнительную информацию передавать не нужно, станция может передать просто сообщение

LE/ESTABLISH_ACK/-.

Обмен описанными выше сообщениями создания сигнального пути ориентирован на поддержку управления соединением

ТфОП. Если цель другая — информировать станцию об изменении состояния линии, когда соединение не запрашивается, то сеть доступа передает сообщение AN/ESTABLISH/Line-information. Станция подтверждает это сообщение не сообщением LE/ESTABLISH-АСК, а

сообщением LE/DISCONNECT_COMPLETE.

Сообщение DISCONNECT заканчивает активную фазу сигнального пути и обычно передается станцией, потому что именно она, а не абонентское оборудование управляет разъединением для ТфОП.

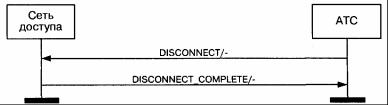

Рис. 7.10. Примеры для сообщений DISCONNECT и

DISCONNECT_COMPLETE

Сеть доступа отвечает АТС сообщением AN/DISCONNECT_COMPLETE, чтобы указать на согласие с сообщением DISCONNECT. Сообщение AN/DISCONNECT_COMPLETE не содержит дополнительной информации и поэтому не может сообщить станции, положена или снята трубка абонента. Это не составляет проблемы, если освобождение сигнального пути происходит в ответ на сообщение

AN/SIGNAL/Steady-signaLon-hook, которое указывает, что линия в данное время свободна или находится в состоянии проверки.

В противном случае сообщить станции о том, что абонент положил трубку, можно, применив модификацию сообщения AN/ ESTABLISH, после чего сеть доступа может сигнализировать о состоянии «трубка положена» с

помощью сообщения AN/SIGNAL/ Steady-signal:on-hook. В свою очередь,

АТС отвечает сначала сообщением ESTABLISH_ACK, а затем сообщением DISCONNECT. Другие варианты для сети доступа не подходят: для AN/SIGNAL/ Line-signal не рекомендуется использование данного информационного элемента, а сообщение STATUS не подходит потому, что не было получено выпадающих из контекста сообщений.

Чтобы сообщить о том, что абонент положил трубку сразу после приема сетью доступа сообщения LE/ESTABLISH_ACK, можно использовать сообщение AN/DISCONNECT/Steady-

202 Глава 7_______________________________________

signal: on-hook. Если же дополнительная информация не нужна, вместо него можно послать сообщение AN/DISCONNECT/-. Станция завершает процедуру освобождения сигнального пути передачей сообщения

LE/DISCONNECT_COMPLETE/Steady-signal или LE/DISCONNECT_COMPLETE/-.

Для активной фазы сигнального пути специфицированы три типа сообщений. Сообщения SIGNAL используются для передачи к АТС информации о состоянии абонентской линии ТфОП и цифр номера или для передачи от АТС инструкций в сеть доступа (таблица 7.1 1).

Таблица 7.11. Содержание сообщения SIGNAL

Сообщения PROTOCOL_PARAMETER может передавать только АТС для изменения параметра протокола в сети доступа (таблица 7.12).

Эти сообщения подтверждаются сообщениями SIGNAL_ACK (таблица 7.13). Чтобы гарантировать соблюдение последовательности сообщений, все три типа сообщений содержат информационный элемент Sequence-number (Порядковый-номер). В сообщениях SIGNAL и PROTOCOL_PARAMETER

этот элемент используется для указания порядкового номера сообщения, в котором он

передается. В сообщении SIGNAL_ACK его используют для указания номера следующего ожидаемого сообщения и подтверждения правильности приема всех предыдущих сообщений.

Таблица 7.12. Содержание сообщения

PROTOCOL PARAMETER

Таблица 7.13. Содержание сообщения SIGNAL_ACK

Нумерация сообщений используется в процедуре обнаружения ошибок уровня 3, которая будет рассмотрена в параграфе 7.6. Кроме порядкового номера сообщения SIGNAL и PROTOCOL_ PARAMETER содержат еще один необязательный информационный элемент, тип которого зависит от типа передаваемой информации.

Сообщения AN/SIGNAL, передаваемые сетью доступа, могут включать в себя любой из первых пяти (см. таблицу 7.1) типов информационных элементов, кроме Cadenced-ringing (Модулированныйвызов), т.к. сеть доступа не может инициировать вызывной сигнал на станции. Для указания на устойчивое изменение состояния шлейфа линии «шлейф разомкнут» или «шлейф замкнут»

204 Глава 7_______________________________________

можно использовать сообщения AN/SIGNAL/Steady-signal. Для передачи к станции информации о набранных цифрах можно использовать сообщения AN/SIGNAL/Digital-signal. Чтобы информировать станцию об успешной передаче абоненту импульсов тарификации, служат сообщения

AN/SIGNAL/Pulse-notification.

Передаваемые от АТС сообщения LE/SIGNAL могут содержать любые из тех же пяти типов информационных элементов, кроме Pulsenotification, поскольку уведомление-о-передаче-импульса (цифры) используется только сетью доступа, чтобы подтвердить доставку импульсов (цифр) абоненту. АТС может затребовать передачу абоненту типового вызывного сигнала путем посылки сообщения LE/SIGNAL/Cadenced-ringing. Ему может предшествовать сообщение

LE/SIGNAL/Pulsed-signaLinitial-ring. Сообщение LE/SIGNAL/Pulsed-signal

можно использовать для передачи абоненту импульсов тарификации. Станция не может использовать сообщения LE/SIGNAL для передачи

информации техобслуживания, поскольку информация о проблемах техобслуживания на другой стороне интерфейса нужна только самой АТС,

но она может использовать сообщение LE/ SIGNAL/Autonomous-signalling- sequence, чтобы активизировать в сети доступа автономное управление передачей конкретной последовательности сигналов в направлении УАТС. Тип этой последовательности указывается 4-х битовой комбинацией (табл. 7.10). Сеть доступа может сообщить АТС конечный результат передачи с помощью сообщения AN/SIGNAL/Sequence-response. Конечно, сеть доступа вслед за активизацией автономного управления может передать и другие сообщения, но такое управление может сделать ненужным ожидание ею ответа со стороны станции.

В отличие от станции, сеть доступа может использовать сообщения SIGNAL для передачи информации техобслуживания. С помощью сообщения AN/SIGNAL/Resource-unavailable сеть доступа информирует станцию, что ее запрос не может быть выполнен из-за отсутствия в сети доступа ресурсов, нужных для его выполнения.

Хотя АТС не может использовать сообщение SIGNAL для передачи информации техобслуживания, она может передать такого рода информацию с помощью сообщения PROTO- COL_PARAMETER/Recognition-time. Это сообщение позволяет станции изменить назначенное до этого значение времени распознавания сигналов от абонента. Чтобы задействовать или забло-
