телефонной станции, информацией о состоянии абонентской линии и соединения ТфОП полностью владеет АТС. Сообщения нужны в том случае, когда между абонентом и станцией существует сеть доступа, т.к. информация, которая без сети доступа поступает в АТС непосредственно, при наличии сети доступа должна быть передана через эту сеть. Следует подчеркнуть и другое: протокол ТфОП не выполняет функций управления соединениями ТфОП, а лишь обеспечивает перенос сигнальной информации через интерфейс V5. Сама эта информация создается и обрабатывается традиционными участниками соединений ТфОП — АТС и абонентскими терминалами.

7.2. ИНФОРМАЦИОННЫЕ ЭЛЕМЕНТЫ СООБЩЕНИЙ ПРОТОКОЛА ТфОП

Прежде чем перейти к детальному обсуждению сообщений протокола ТфОП, общая структура которых уже приводилась в предыдущей главе, рассмотрим информационные элементы этих сообщений. Для кодирования информационных элементов применяются правила, определенные в ETS 300 102-1, а сами информационные элементы протокола ТфОП и коды их идентификаторов приведены в табл. 7.1.

Четыре первых информационных элемента соответствуют сигналам, передаваемым по абонентской линии ТфОП и/или по аналоговой соединительной линии, используемой для подключения к ТфОП учрежденческой АТС. Остальные информационные элементы используются для управления взаимодействием между сетью доступа и АТС ТфОП и непосредственной связи с сигнализацией по абонентской (или соединительной) линии не имеют.

Структура информационного элемента «Непрерывный-сигнал» показана на рис. 7.1.

Рис. 7.1. Структура информационного элемента «Непрерывныйсигнал»

Данный информационный элемент генерируется либо АТС с целью указать сети доступа, какой непрерывный сигнал следует активизировать в пользовательском порту для передачи его к абонентскому терминалу или к УАТС, либо сетью доступа для передачи в АТС информации о том, какой непрерывный сигнал, принятый от абонентского терминала или УАТС, зафиксировал пользовательский порт. Длина информационного элемента «Непрерывный-сигнал» всегда равна 3 байтам, а кодировка поля «Тип сигнала» соответствует табл. 7.2.

Таблица 7.1. Информационные элементы протокола ТфОП

Таблица 7.2. Кодирование типа непрерывного сигнала (байт 3)

188 Глава 7_______________________________________

Использование отдельных сообщений о замыканиях и размыканиях шлейфа при передаче импульсов набора номера потребовало бы большого количества сообщений для передачи всего номера. К тому же эти сообщения пришлось бы снабжать указателями времени начала и конца импульсов и пауз, чтобы обеспечить достоверное распознавание цифр номера при приеме. Альтернативным методом является распознавание импульсов и пауз набора номера непосредственно в сети доступа, что позволяет в сообщении V5 указывать сразу определенную цифру. Для этого применяется информационный элемент «Цифра» (Digit-signal), передаваемый, вообще говоря, в обоих направлениях (рис. 7.2), как для обычной передачи номера к АТС, так и для сигналов прямого входящего набора номера (DDI), передаваемых от опорной АТС к малым АТС (специфика включения малых учрежденческих АТС в российскую ТфОП рассматривалась в главе 1 данного тома).

Рис. 7.2. Информационный элемент «Цифра»

Длина информационного элемента «Цифра» всегда равна 3 байтам. В битах 1-4 передается в двоичном коде одна цифра номера, принятая сетью доступа от абонента, или цифра, которую АТС передает в сеть доступа. Нулевое значение всех битов 1-4 соответствует ошибке. Биты 5 и 6 третьего байта всегда имеют значение 0. Поле индикатора запроса подтверждения позволяет АТС запросить сеть доступа указать конец передачи цифры в порт пользователя. В направлении от сети доступа к АТС данный бит всегда имеет значение 0.

Для передачи сигнала посылки вызова используется инфор-

мационный элемент «Модулированный-вызов» (Cadenced-ringing),

предусматривающий возможность задать нужный тип вызывного сигнала. Данный информационный элемент занимает 3 байта и передается только в сообщениях от АТС к сети доступа.

Для передачи в абонентский терминал импульсов тарификации и для некоторых других целей служит информационный эле-

мент «Импульсный-сигнал» (Pulsed-signal), структура которого представлена на рис. 7.3. Длина этого информационного элемента может колебаться от 3 до 5 байтов.

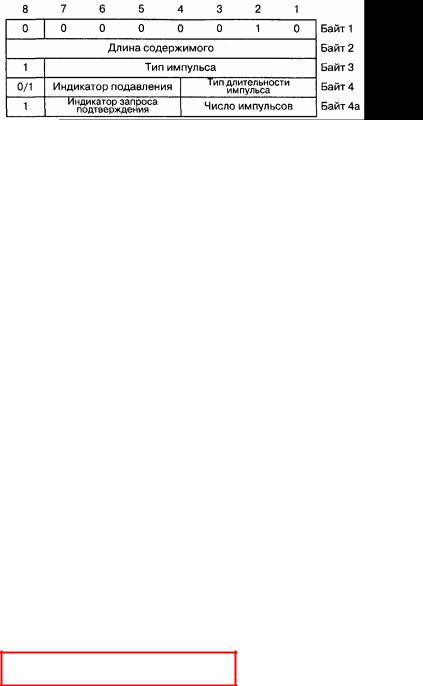

Рис. 7.3. Структура информационного элемента «Импульсный-сигнал»

Данный информационный элемент, передаваемый от АТС к сети доступа или от сети доступа к АТС, указывает на то, что в пользовательском порту ТфОП должен быть сформирован импульсный сигнал, определенный в соответствии с табл. 7.3. Передача этого информационного элемента от сети доступа к АТС говорит о том, что пользовательский порт получил импульсный сигнал от терминала абонента или от УАТС.

Длительность импульсного сигнала должна быть указана в поле «тип длительности импульса». Каждому типу длительности соответствует заранее определенный набор характеристик импульсов и пауз.

Поле «число импульсов» содержит двоичное число, показывающее, сколько импульсов должно быть передано. Нулевое значение в этом поле является ошибочным.

Индикатор подавления (suppression indicator), занимающий биты 6 и 7 в байте 4, АТС использует, чтобы сообщить сети доступа, должен ли быть подавлен входящий импульсный сигнал. Индикатор запроса подтверждения, размещающийся в битах 6 и 7 байта 4а, необходим АТС, чтобы запросить подтверждение исполнения запроса передачи импульсного сигнала: сигнал начался, сигнал закончился или закончилась одна из серий импульсов. Кодировки этих двух индикаторов представлены в табл. 7.4 и 7.5, соответственно.

В направлении от AN к LE используется информационный элемент «Уведомление-о-передаче», который информирует станцию об исполнении запроса передать импульсный сигнал (Pulsed-sig-
