100Глава 4

•сегментацию и сборку сообщений для их транспортировки уровнем звена данных;

•обнаружение ошибок в сообщениях уровня 3, интерпретацию ошибок, обнаруженных уровнем 2, и реакцию на эти ошибки;

•доставку сообщений в том же порядке, в каком они были переданы. Уровень 3 системы DSS-1 может быть описан в терминах сооб-

щений и процедур, определяющих логическую последовательность событий при предоставлении услуг пользователям. В следующем параграфе излагаются принципы организации сообщений уровня 3 и рассматриваются примеры сообщений, иллюстрирующие эти принципы. Основные процедуры создания соединений в режиме коммутации каналов и завершения таких соединений описываются в параграфе 4.3. Далее в данной главе рассматриваются другие функции уровня 3, в частности, функции, обеспечивающие предоставление пользователям дополнительных услуг.

4.2. ФОРМАТЫ СООБЩЕНИЙ

Сообщение уровня 3 протокола DSS-1 содержит в себе некоторое количество информационных элементов, среди которых есть обязательные для всех сообщений, обязательные для некоторых сообщений и необязательные. Если в сообщении отсутствует хотя бы один обязательный для него информационный элемент, оно считается несоответствующим спецификациям DSS-1.

Для всех сообщений используется общий формат, изображенный на рис. 4.1. Биты нумеруются справа налево, первым передается бит 1 и байт с номером 1.

Рис. 4.1. Общий формат сообщений уровня 3 протокола DSS-1

Любое сообщение уровня 3 обязательно должно содержать три следующих информационных элемента: дискриминатор протокола, метку соединения и тип сообщения. Количество, содержание и обязательность/необязательность других информационных элементов зависит от типа сообщения.

Первым элементом каждого сообщения является однобайтовый

дискриминатор протокола (PD — protocol discriminator). Назначение этого элемента — отделить сообщения DSS-1, связанные с процедурами управления соединениями (процедурами обслуживания вызовов), от любых других сообщений, которые могут быть переданы по сигнальному каналу. Например, в главах 2 и 3 уже отмечалось, что существует возможность передачи по сигнальному каналу пакетных данных. Дискриминатор протокола также позволяет различать сообщения управления соединениями ISDN и сообщения, используемые в других системах, применяющих Q.931, таких как АТМ и Frame relay. Для каждого случая дискриминатор кодируется уникальной последовательностью битов. В частности, для сообщений, связанных с управлением соединениями ISDN в режиме коммутации каналов, дискриминатор протокола кодируется последовательностью 00001000.

Следующий элемент — метка соединения (CR — call reference) —

является целым числом, используемым для идентификации коммутируемой связи, к которой относится сообщение. Значение метки уникально на той стороне интерфейса, которая явилась инициатором этой связи, и только внутри одного логического соединения уровня 2. Метка присваивается на время жизни обслуживаемого вызова, имеет смысл только в данном интерфейсе и остается неизменной до окончания обслуживания вызова, после чего она может использоваться для идентификации других соединений.

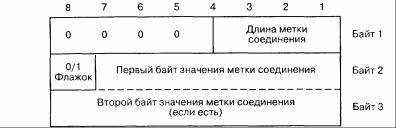

Формат информационного элемента «метка соединения» показан на рис. 4.2. Первые четыре бита первого байта указывают длину метки, а остальные биты первого байта ~ запасные. Для базового доступа метка соединения может иметь значение от 1 до 127, а располагается метка в битах 7— 1 байта 2. Для первичного доступа возможные значения метки соединения — от 0 до 215-1, а занимает метка два байта.

Если инициатором вызова является пользователь, то он назначает метку соединения из своего пула номеров. Если вызов поступает от сети, то метку соединения назначает входящая АТС. Возможна ситуация, когда и пользователь, и АТС выбирают одно и то же значение

102 Глава 4

метки соединения для разных коммутируемых связей. Чтобы можно было различить эти две связи, в качестве последнего бита байта 2 формата метки соединения используется флажок. Флажок указывает, какой стороной звена данных назначена данная метка: исходящей (0) или удаленной (1). (Здесь специально употребляется слово «флажок», в отличие от слова «флаг», используемого, когда речь идет о разделении кадров уровня 2.)

Рис. 4.2. Формат информационного элемента «метка соединения»

Третий информационный элемент — тип сообщения (МТ — message type) — служит для идентификации имени и, следовательно, функции отправляемого сообщения (например, SETUP, DISCONNECT и т.п.). Поле типа сообщения состоит из одного байта, последний бит которого зарезервирован для применения в будущем при увеличении длины поля. Коды типов сообщений приведены в табл. 4.1 [Q.931], а функции сообщений разных типов будут рассмотрены в конце параграфа. Все эти типы образуют пять категорий сообщений:

а сообщения фазы, используемые в процедурах создания соединения. Таково, например, сообщение SETUP, которое посылается пользователем к АТС (или АТС к пользователю) в качестве запроса соединения; б сообщения, передаваемые в фазе установленного соедине-

ния. Таково, например, сообщение USER IN FORMATION, которое может быть отправлено во время разговора/передачи данных для пересылки информации «пользователь-пользователь»; в сообщения фазы разъединения (разрушения соединения).

Таково, например, сообщение DISCONNECT, которое посылается пользователем к АТС (или АТС к пользователю), чтобы инициировать процедуру освобождения ресурсов, занятых в соединении;

г прочие сообщения, например, сообщение INFORMATION, которое может быть отправлено пользователем или АТС для передачи дополнительной к уже предоставленной другими сообщениями информации;

днациональные сообщения с кодом типа сообщения 00000000, обозначающим, что следующее поле является полем типа сообщения, который определен оператором сети.

Таблица 4.1. Коды типов сообщений Q.931

Другие информационные элементы делятся на две категории: однобайтовые и переменной длины более одного байта.

Существует два типа однобайтовых информационных элементов. Тип 1 изображен на рис. 4.3. Значение 1 бита 8 указывает на то, что элемент относится к категории однобайтовых, а биты 5—7 используются в качестве идентификатора элемента. В битах 1—4 кодируется содержимое информационного элемента.

Тип 2 показан на рис. 4.4. Здесь также значение 1 бита 8 указы-

Рис. 4.3. Однобайтовый информационный элемент: тип 1

104 Глава 4

вает на то, что информационный элемент относится к категории однобайтовых. Оставшаяся часть байта, используется исключительно в качестве идентификатора информационного элемента.

Рис. 4.4. Однобайтовый информационный элемент: тип 2

На рис. 4.5 показана структура информационного элемента переменной длины. Бит 8 первого байта имеет значение 0, отличая эту категорию информационных элементов от однобайтовых информационных элементов. Оставшаяся часть первого байта служит для идентификации информационного элемента. Второй байт определяет длину содержимого информационного элемента, а третий и последующие байты представляют содержимое, которое может размещаться в нескольких полях.

Рис. 4.5. Информационный элемент переменной длины

Ниже рассматриваются основные информационные элементы протокола DSS-1.

Информационный элемент средства доставки информации (bearer capability) описывает характеристики средств доставки, запрашиваемые у сети вызывающим пользователем. Этот информационный элемент посылается также и вызываемой стороне с целью обеспечить согласованную работу терминалов. Например, если на исходящей стороне соединения речевой сигнал преобразуется в цифровую форму с помощью определенного алгоритма кодирования, то, чтобы принимающая сторона была в состоянии декодировать цифровой сигнал правильно и произвести его обратное преобразование в аналоговый сигнал, ей должно быть известно, как сигнал кодировался на передающем конце.
