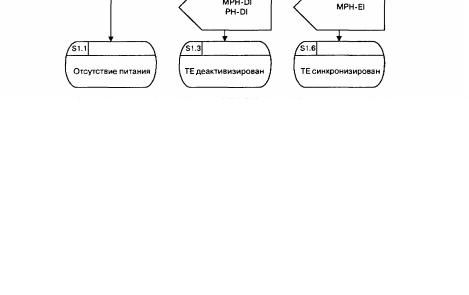

Рис. 3.6. SDL-диаграмма уровня 1 протокола DSS-1 на стороне ТЕ (3 из 3)

редь, сигнал INFO 4. Если таймер ТЗ еще не сработал, то он сбрасывается при переходе в S1.7. Теперь возможна передача данных по D-каналу через интерфейс S. Деактивизация ТЕ производится со стороны NT, когда оно прекращает передачу INFO 4, после чего ТЕ принимает INFO 0, а затем переходит в неактивное состояние и посылает примитивы PH-DI и MPH-DI. Появление сигнала INFO 2 в состоянии SI .7 приводит к посылке примитива МРН-Е11 и к переходу в состояние S1.6 синхронизации ТЕ для ожидания повторной активизации или деактивизации. Следует отметить, что из состояния S 1.7 можно выйти и при потере кадровой синхронизации, что не показано на SDL-диаграмме. Процесс на стороне сетевого окончания NT существенно проще, чем рассмотренный выше процесс на стороне ТЕ, и имеет только четыре состояния. Небольшое число состояний и допустимых переходов позволяет наглядно представить этот процесс еще более упрощенной SDL-диаграммой (рис. 3.7). Исходное состояние S2.1 подразумевает, что в интерфейсе присутствует INFO 0. Активизация может запрашиваться передачей примитива PH-AR к физическому уровню. Интерфейс может активизироваться и со стороны ТЕ сигналом INFO 1, как это было

Протокол DSS-1: Физический уровень и уровень звена данных_______81

Рис. 3.7. Упрощенная SDL-диаграмма уровня 1 протокола DS S-1 на стороне NT

82 Глава 3

показано на рис. 3.2а. В обоих случаях NT запускает таймер Т1, передает сигнал INFO 2 к ТЕ для его синхронизации и переходит в состояние ожидания S2.2. При нормальной последовательности сигналов ТЕ отвечает при помощи INFO 3, который принимается уровнем 1 на стороне NT, что приводит к сбросу таймера Т 1 и переходу в состояние S2.3.

Состояние S2.3 — обычное активное состояние, в котором NT посылает INFO 4 к ТЕ до тех пор, пока ТЕ посылает INFO 3 к NT. Деактивизация инициируется при приеме примитива MPH-DR или если сработает таймер Т2, приводящий к передаче INFO О, посылке примитива PH-DI и переходу в состояние S2.4.

Как было только что упомянуто для SDL-диаграммы на рис.3.6, ТЕ может деактивизироваться в аварийных условиях, например, при потере кадровой синхронизации. На стороне NT также возможна потеря кадровой синхронизации из-за помех или прием сигнала INFO 0 от ТЕ. В обоих случаях процесс возвращается в состояние S2.2 ожидания повторной активизации.

Состояние ожидания деактивизации S2.4 соответствует ситуации, когда уровень 1 на стороне NT сигнализировал ТЕ о своем намерении деактивизироваться путем передачи INFO 0. В обычном случае деактивизации ТЕ отвечает таким же сигналом INFO О, что переводит NT в исходное состояние S2.1. Однако NT может принять в этом состоянии следующий запрос PH-AR, что приведет его к началу активизации таймера и повторному переходу в состояние S2.2.

3.3. УРОВЕНЬ LAPD

Протоколы уровня 2 (LAPD — Link Access Procedure on the D- channel) как базового, так и первичного доступа определены в рекомендациях ITU-T 1.440 (основные аспекты) и 1.441 (подробные спецификации). Эти же рекомендации в серии Q имеют номера Q.920 и Q.921. Обмен информацией на уровне LAPD осуществляется посредством информационных блоков, называемых кадрами и схожих с сигнальными единицами ОКС- 7.

Сформированные на уровне 3 сообщения помещаются в информационные поля кадров, не анализируемые уровнем 2. Задачи уровня 2 заключаются в переносе сообщений между пользователем и сетью с минимальными потерями и искажениями. Форматы и процедуры уровня 2 основываются на протоколе управления звеном передачи данных высокого уровня HDLC (High-level Data-Link

Control procedures), первоначально определенном Международной организацией по стандартизации ISO и образующем подмножество других распространенных протоколов: LAPB, LAPV5 и др. Протокол LAPD, также входящий в подмножество HDLC, управляет потоком кадров, передаваемых по D-каналу, и предоставляет информацию, необходимую для управления потоком и исправления ошибок.

Рис. 3.8. Формат кадра

Кадры могут содержать либо команды на выполнение действий, либо ответы, сообщающие о результатах выполнения команд, что определяется специальным битом идентификации команда/ответ C/R. Общий формат кадров LAPD показан на рис. 3.8.

Каждый кадр начинается и заканчивается однобайтовым флагом. Комбинация флага (0111 1110) такая же, как в ОКС-7. Имитация флага любым другим полем кадра исключается благодаря запрещению передачи последовательности битов, состоящей из более чем пяти следующих друг за другом единиц. Это достигается с помощью специальной процедуры, называемой «бит-стаффингом» (bit-stuffing), которая перед передачей кадра вставляет ноль после любой последовательности из пяти единиц, за исключением флага. При приеме кадра любой ноль, обнаруженный следом за последовательностью из пяти единиц, изымается.

Адресное поле (байты 2 и 3) кадра на рис. 3.8 содержит иден-

тификатор точки доступа к услуге SAPI (Service Access Point Identifier) и идентификатор терминала TEI (Terminal Equipment Identifier) и

используется для маршрутизации кадра к месту его назначения. Эти идентификаторы, уже упоминавшиеся в первом параграфе данной главы, определяют соединение и терминал, к которым относится кадр.

Идентификатор пункта доступа к услуге SAPI занимает 6 битов в адресном поле и фактически указывает, какой логический объект сетевого уровня должен анализировать содержимое информационного поля. Например, SAPI может указывать, что содержимое информационного поля относится к процедурам управления соединениями в режиме коммутации каналов или к процедурам пакетной коммутации. Рекомендацией Q.921 определены значения SAPI, приведенные в табл. 3.1.

Идентификатор TEI указывает терминальное оборудование, к которому относится сообщение. Код TEI=127 (1111111) указывает на вещательную (циркулярную) передачу информации всем терминалам, связанным с данной точкой доступа. Остальные значения (0—126) используются для идентификации терминалов. Диапазон значений TEI (табл. 3.2) разделяется между теми терминалами, для которых TEI назначает сеть (автоматическое назначение TEI), и теми, для которых TEI назначает пользователь (неавтоматическое назначение TEI).

Таблица 3.2. Значения TEI

При подключении УПАТС (представляющей собой функциональный блок NT2) к АТС ISDN общего пользования с использованием интерфейса PR1 в соответствии с требованиями стандартов ETSI, принятых и в России, ТЕ1==0. В этом случае процедуры назначения TEI не применяются.

Бит идентификации команды/ответа C/R (Command/Response bit) в адресном поле перенесен в DSS-1 из протокола Х.25. Этот бит устанавливается LAPD на одном конце и обрабатывается на противоположном конце звена. Значение C/R (табл.3.3) клас-
