60 Глава 2 ____________________________________

редача подвижных изображений с высоким качеством, передача больших объемов данных с высокими скоростями, высококачественная видеотелефония, видеоконференция, широковещательная передача телевизионных (в том числе высокой четкости) и звуковых программ и т.п. Так как в этой области существует определенная терминологическая путаница, поясним, что имеется в виду. Категория видео использует, в частности, технику «замороженный кадр», которая характеризуется относительно низким временным разрешением от одного до шести кадров в секунду Услугу, основанную на этой технике, иногда называют видеофоном. Видеоизображение с полной передачей движения может иметь различные качественные характеристики и разрешение. Наихудшее качество соответствует воспроизведению на бытовом кассетном видеомагнитофоне (VCR). Наилучшее качество соответствует характеристикам, которые обеспечивают коммерческие студии телевидения. Между «замороженным кадром» и видео с полной передачей движения располагается видеотелефония, характеризующаяся относительно низкой резкостью и низким уровнем активности движений, например, при показе головы и плеч одного человека. Отличающийся от этого другой тип услуги — видеоконференция — характеризуется почти полной передачей движений группы людей. И, наконец, высшую степень качества дает телевидение с высокой четкостью, или HDTV, которое требует чрезвычайно большой ширины полосы пропускания даже с применением компрессии.

Следует отметить, что еще на ранних стадиях разработки узкополосной ISDN появлялись разумные возражения против подхода 2B+D, соответствующие известной формуле А. Дюма: «Для Атоса это слишком много, а для графа де Ла Фер это слишком мало», но, как обычно, они не были услышаны. Однако, справедливость этих возражений проявилась в следующем этапе развития ISDN: широкополосной ISDN (Broadband ISDN или B-ISDN) со скоростями передачи информации 155 Мбит/с и 622 Мбит/с, которая может предоставить пользователям упомянутые выше, а также многие другие интерактивные услуги и услуги распределения информации.

Протоколам широкополосных телекоммуникационных сетей автор планирует посвятить третий том данной монографии под общим названием «Телекоммуникационные протоколы», а сейчас представляется целесообразным оценить, что еще может быть сделано на базе существующей абонентской сети. Помимо ISDN име-

ется технология, позволяющая эффективно использовать уже уложенный в землю медный кабель, достигая скоростей и качества передачи, доступных лишь на волоконно-оптических линиях. Это так называемая xDSL-технология, обеспечивающая, кстати, гораздо большие скорости передачи по обычным медным проводам, чем предлагаемый ISDN канал 64 Кбит/с.

Существует несколько вариантов xDSL:

HDSL (High-data-rate Digital Subscriber Line), или высокоско-

ростная цифровая абонентская линия, представляет собой два модема, соединенных одной или несколькими кабельными парами. При этом обеспечивается симметричная дуплексная передача цифровых потоков на скорости 2.048 Мбит/с. Такой же тракт поддерживает и аппаратура ИКМ-30, однако более новая технология HDSL позволяет значительно увеличить длину регенерационного участка и предъявляет гораздо менее жесткие требования к переходному затуханию в используемых кабелях. В HDSL-технологии для передачи сигнала могут использоваться 1, 2 или 3 пары обычного телефонного кабеля.

Как и в цифровых абонентских линиях ISDN, рассмотренных в предыдущих параграфах этой главы, в HDSL для разделения направлений передачи и приема на каждом конце каждой из двухпроводных лини и используются дифсистема и эхокомпенсатор.

Первоначальные спецификации для HDSL в Соединенных Штатах предусматривали работу в режиме двойного дуплекса с линейным кодом 2 В 1Q (четырехуровневое кодирование с симметричным спектром), уже рассмотренным в п.2.2. Выбор линейного кода мотивировался быстротой реализации, поскольку 2В 1Q уже являлся стандартом США для цифровой передачи. В Европе тоже был принят код 2B1Q, но с двумя опциями. Первая — троичный дуплексный вариант, который отнюдь не идеален, поскольку нужна дополнительная пара, но обладает тем достоинством, что может использовать преимущества разработанной в Соединенных Штатах технологии. Второй вариант — метод двойного дуплекса с работой на более высокой скорости.

Типовая HDSL, использующая две кабельные пары, показана на рис. 2.10. На станции устанавливаются станционные модули HDSL, а в помещениях абонентов — удаленные модули HDSL. Оборудование TadiGain фирмы Tadiran, например, поддерживает скорости передачи:

62Глава 2 _____________

•по одной паре 2064 Кбит/с

•по двум парам (на каждую пару) 1168 Кбит/с

•по трем парам (на каждую пару) 784 Кбит/с

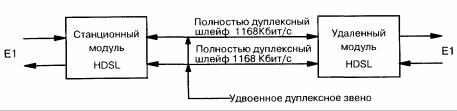

Рис. 2.10. Пример HDSL

Так как затухание сигнала в кабеле возрастает с его частотой, благодаря более узкому частотному спектру дальность передачи в HDSL с кодом 2B1Q существенно больше, чем в аппаратуре ИКМ-30. HDSL успешно используется во всем мире уже на протяжении многих лет.

SDSL (Single-line Digital Subscriber Line) представляет собой однопарную версию HDSL. Эта система обеспечивает симметричную дуплексную передачу цифрового потока со скоростью 2048 Кбит/с по одной паре телефонного кабеля.

ADSL (Asymmetrical Digital Subscriber Line), или асимметричная цифровая абонентская линия, представляет собой два модема, соединенных одной кабельной парой. Первоначально принципы ADSL возникли с целью предоставления услуги «видео по запросу» (VoD), которая позволяет пользователю выбрать из библиотеки видеозаписей видеофильм для просмотра и конкурирует с широковещательным телевидением. Рекламировалась и другая услуга — торговля на дому, позволяющая пользователю просмотреть товары виртуального супермаркета. Еще одно планируемое использование технологии ADSL

— обучение из удаленных аудиторий, когда учитель или лектор представляет учебный материал, а также получает вопросы и отвечает на них в процессе представления этого материала. Такое обучение может быть особенно полезно там, где обычная школа слишком мала, чтобы иметь учителя-предметника по некоторым учебным дисциплинам, или когда лекция проводится узким специалистом. Однако, как это часто бывало в истории техники, в процессе разработки технологии ADSL возникли более интересные области ее применения. Это — поддержка высокоскоростных интерактивных приложений и, в первую очередь, — дос-

туп к Internet, а также циркулярная рассылка информации в ведомственных сетях, включая доступ к централизованным базам данных из удаленных офисов компаний, предоставление в различном виде информации по требованию, интерактивные игры, другие услуги мультимедиа.

Вмодемах ADSL используются три типа модуляции:

•дискретная многочастотная модуляция DMT (Discrete MultiTone),

принятая не так давно Американским национальным институтом по стандартизации ANSI в качестве стандарта для линейного кодирования ADSL-каналов. Это стандарт ANSI Т1.413;

• амплитудно-фазовая модуляция без несущей CAP (Carrier-less Amplitude/Phase), которая была разработана раньше DMT В большинстве эксплуатирующихся сегодня устройств ADSL применена именно CAP-модуляция, а модуляция DMT используется в самом новом оборудовании;

• квадратичная амплитудная модуляция QAM (Quadrature Amplitude Modulation), которая используется весьма редко.

Сегодняшняя технология ADSL позволяет передавать данные на скоростях от 1.5 до 9 Мбит/с в прямом направлении и от 16 до 640 Кбит/с в обратном направлении. Максимальная длина линии около 5.5 км.

RADSL (Rate-Adaptive ADSL) — ADSL с адаптируемой ско-

ростью. Эта технология может приспосабливаться к характеристикам конкретной линии (длина, соотношение сигнал—шум и др.), соответственно управлять скоростью передачи и за счет этого достигать максимальной пропускной способности в реальных условиях.

VDSL (Very-high-data-rate Digital Subscriber Line), или сверх-

высокоскоростная цифровая абонентская линия, существует пока только в лабораториях, а общего стандарта еще не создано, но ожидается, что скорость передачи будет от 12.9 Мбит/с до 52.8 Мбит/с. VDSL предназначена для работы в AT М-сетях, о чем будет сказано в томе 3 настоящей монографии. На линиях данного типа допускается наличие пассивных сетевых окончаний, поэтому к одной линии может быть подключено более одного VDSL-модема, подобно тому, как в настоящее время к абонентской линии подключаются дополнительные телефонные аппараты.

VDSL может использоваться на конце волоконно-оптической линии связи для оконечного абонентского ввода по паре медных

www.kiev-security.org.ua

BEST rus DOC FOR FULL SECURITY

www.kiev-security.org.ua

BEST rus DOC FOR FULL SECURITY

64 Глава 2

проводов. В системах «волокно-к-распределительной-коробке» (FTTC) «хвост» VDSL может иметь длину до 500 м, а скорость передачи предполагается в диапазоне от 25 до 51 Мбит/с. В системах «волокно-к- распределительному-шкафу» (FTTCab) «хвост» может быть несколько длиннее километра, а скорость передачи — равной 25 Мбит/с.

Рис. 2.11. Использование спектра:

(a) DSL ISDN; (б) HDSL; (в) ADSL
