Материал: Проектирование телефонной IP сети

Обратной стороной такого повышения надёжности является уменьшение количества резервных оптических волокон в ка́белях сети

 <https://ru.wikipedia.org/wiki/%D0%A4%D0%B0%D0%B9%D0%BB:Pryamoe_mux_v_system_sdh.jpg>

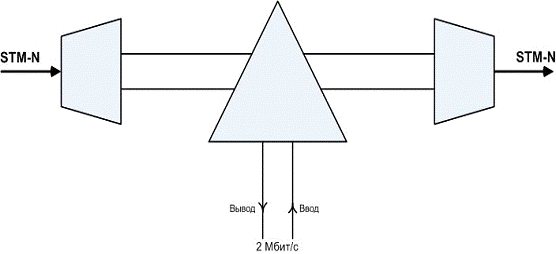

Рисунок 1

3 Выбор оптического кабеля

Оптический кабель - это кабельное изделие, которое содержит оптические волокна, заключенные в одну общую оболочку с защитным покровом. Защитная оболочка на кабелях может быть разной и устанавливается в зависимости от того, для чего предназначен тот или иной кабель в дальнейшей эксплуатации.

.1 Характеристики кабеля ОКЛК

Рисунок 2

Конструкция оптического кабеля ОКЛК:

) Центральный силовой элемент - стеклопластиковый стержень

) Оптические волокна

) Оптический модуль

) Кордель (по заказу медные изолированные жилы дистанционного питания)

) Тиксотропный гидрофобный заполнитель

) Скрепляющая обмотка из нитей и лент

) Оболочка из полиэтилена

) Броня из круглых стальных оцинкованных проволок

) Защитный шланг из полиэтилена

Варианты исполнения оптического кабеля ОКЛК:

Металлопластмассовая оболочка с применением алюминиевой ламинированной ленты

“Сухой” способ водоблокирования сердечника

Специальный защитный шланг, устойчивый к термитам

Периферийный силовой элемент из арамидных или стеклонитей

Оболочка из ПВХ пластиката

Описание и расшифровка оптического кабеля ОКЛК

ОК - Оптический кабель

Л - Линейный (для магистральных, зоновых и городских сетей связи)

К - Броня из круглых стальных оцинкованных проволок

Технические характеристики оптического кабеля ОКЛК:

Количество оптических волокон в кабеле: 2-72 шт

Расчетная масса кабеля: 350-850 кг/км

Номинальный размер кабеля: 14.5-25 мм

Стойкость к статическим растягивающим усилиям: 7,0 - 15,0 кН

Стойкость к раздавливающим нагрузкам: не менее 5,0 кН/100 мм

Минимальный радиус изгиба: 20 х d мм

Температура монтажа: не ниже -10 0С

Краткие характеристики

1.   Оптические волокна свободно уложены в полимерных трубках (оптические модули), заполненных тиксотропным гелем по всей длине.

2.      Центральный силовой элемент (ЦСЭ), диэлектрический стеклопластик или стальной трос в ПЭ оболочке, вокруг которого скручены оптические модули.

.        Кордель - сплошные ПЭ стержни для устойчивости конструкции.

.        Поясная изоляция в виде лавсановой ленты, наложенная поверх скрутки.

.        Гидрофобный гель, заполняющий пустоты скрутки по всей длине.

.        Внутренняя оболочка выполнена из композиции ПЭ низкой или высокой плотности.

.        Броня в виде повива стальных оцинкованных проволок или диэлектрических высокопрочных стержней.

.        Наружная оболочка выполнена из композиции ПЭ низкой или высокой плотности.

.2 Назначение оптического кабеля ОКЛК

Кабель предназначен для эксплуатации при повышенных требованиях устойчивости к механическим воздействиям при прокладке ручным и/или механизированными способами непосредственно в грунтах всех категорий, в том числе в районах с высокой коррозийной агрессивностью и территориях, заражённых грызунами, в районах сыпучих грунтов и грунтовых сдвигов, кроме подвергаемых мерзлотным деформациям, через болота, озёра, сплавные и судоходные реки глубиной до 50 метров

4 Расчетная часть

.1 Необходимого числа каналов

Число каналов, связывающих заданные оконечные пункты, в основном зависит от численности населения в этих пунктах и от степени заинтересованности отдельных групп населения во взаимосвязи.

Численность населения в любом областном центре и в области в целом может быть определена на основании статистических данных последней переписи населения. Количество населения в заданном пункте с учетом среднего прироста населения определяется по формуле:

,

где:

 - количество жителей по результатам переписи;

 - период между годом проектирования и годом переписи;

 - среднегодовой прирост на селения.

По переписи 2014 года в Кузнецке 86 155 , в Миткирей 4 200 на 2012 год

Рассчитаем численность с приростом

Количество абонентов, обслуживаемых АМТС, находится по формуле

Миткирей абонентов

Кузнецк абонентов

Рассчитаем количество телефонных каналов:

,

где:

 и  - постоянные коэффициенты, соответствующие фиксированной доступности и заданным потерям, , ;

 - коэффициент тяготения, ;

 - удельная нагрузка, .

 каналов

Общее число каналов между двумя междугородными станциями определяется выражением:

,

где:

- число двусторонних каналов для аренды,

;

- число транзитных двусторонних каналов, ;

- число двусторонних каналов для интернета,

=2*11+6 +11+9= 49 каналов (+1 резерв )

. Выбор системы передачи

Для выбора системы передачи необходимо рассчитать количество потоков Е1 для нашего количества каналов.

.

Список использованных источников

1. Прокис Дж. Цифровая связь.-М.:РиС, 2000 г.

2. Берлин Л.И. Волоконно-оптические системы связи на ГТС. -М.: Радио и связь, 1999. -120 с.

3. Н.И. Горлов, А.В. Микиденко, Е.А. Минина. Оптические линии связи и пассивные компоненты ВОСП: Учебное пособие
