Проектирование кровельных настилов с применением деревянных конструкций

Содержание

Исходные данные

. Технико-экономическое обоснование выбранной конструкции сооружения

.1 Определение основных размеров сооружения в плане и профиле

.2 Выбор типа ограждающих конструкций: кровля по прогонам и обрешетке, клеефанерные панели, асбоцементные ребристые листы

.3 Сравнение вариантов конструкций ограждения и выбор оптимального его варианта

. Расчет дощатоклееной армированной балки

.1 Расчет дощатоклееной армированной балки постоянного сечения

.2 Расчет дощатоклееной армированной двускатной балки

. Статический расчет поперечной рамы

. Конструктивный расчет стоек

.1 Расчет крайней стойки

.2 Расчет средней стойки

. Расчет опорных узлов рамы

. Обеспечение пространственной неизменяемости сооружения в процессе его монтажа и в законченном виде

. Краткие указания по изготовлению элементов сооружения и его монтажу

Литература

Исходные данные

1. Пролет l, м

10

2. Высота рамы до карнизного узла H, м

4

3. Пролетная конструкция

Дощатоклееная армированная балка

4. Материал кровли

Рубероид

5. Шаг рам, м

3

6. Порода древесины

Кедр

7. Длина здания, м

66

8. Расчетная температура воздуха в отапливаемом сооружении, 0С

15

9. Относительная влажность, %

85

10.  Район строительства

Томск

. Технико-экономическое обоснование выбранной конструкции сооружения

.1      Определение основных размеров сооружения в плане и профиле

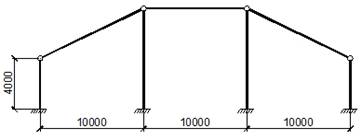

Рисунок 1 - Схема поперечника

Определим геометрические размеры стоек. Принимаем уклон i=3%. Тогда высота второй и третьей стойки будет равна; высота балки в середине второго пролета будет равна

Рисунок 2 - Конструктивная схема рамы

1.2

.2 Выбор типа ограждающих конструкций: кровля по прогонам и обрешетке, клеефанерные панели, асбоцементные ребристые листы



Расчет элементов теплой рулонной кровли построечного изготовления

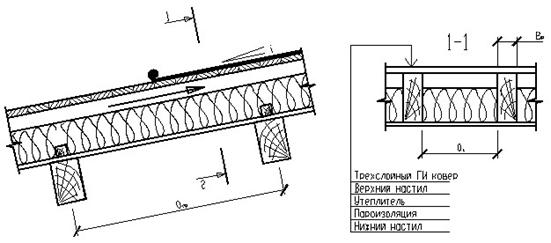

Рисунок 3 - Конструкция вентилируемой теплой совмещенной рулонной кровли



Эскизный расчет верхнего настила

По весу снегового покрова г. Томск относится к IV району, для которого s0 = 0,7. Sg; Sg=2,4кПа => s0 =0,7.2,4=1,7кПа

Нагрузки на рабочий настил собираем с полосы 1м при μ=1 в соответствии с приложением 3 [1],


Принимаем ориентировочно массу кровли и верхнего настилаgn=0,18кПа.

Поверхностные нагрузки на верхний настил равны:

нормативная

расчетная

где для снега , т.к.

Принимаем расстояние между поперечинами, на которые укладывается верхний настил - 1,05 м, так, чтобы между ними в свету было расстояние, равное размерам плит утеплителя (500х1000 мм).

Для досок верхнего настила принимаем древесину кедра 3-го сорта, для которой согласно п. 6.1.4.3 [1] расчетное сопротивление изгибу

Определяем толщину верхнего настила. Из условия прочности на 1-е загружение:


где , т.к. настил проектируем из кедра (т.6.5[1]),

 для 3-го КУЭ, т.к. φ = 85% (т.6.3[1]).


Из условия прочности на 2-е загружение:


Из условия жесткости при 1-м загружении:


Принимаем для изготовления доски стандартной толщины 22 мм.

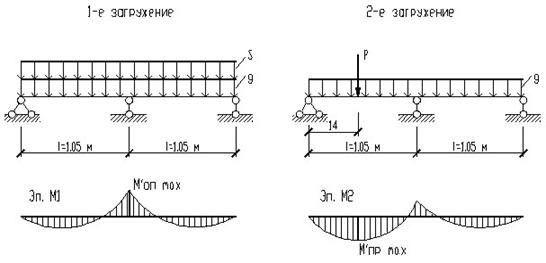

Рисунок 4 - Расчетные схемы элементов настила



Поверочные расчеты верхнего настила

Изгибающий момент при 1-м загружении для полосы 1 м:


где уточненная постоянная нагрузка

где g=120 кг/мполезная нагрузка на 1 м;

K=1,3 коэффициент надежности;

Момент сопротивления и момент инерции верхнего настила:


Напряжения изгиба при 1-м загружении:


 <

Изгибающий момент во 2-м загружении:


Напряжения изгиба при 2-м загружении при условии исключения клавишной работы досок, т.е. при подшивке бруска снизу посередине пролета:

  <

Если отказаться от подшивки бруска снизу, то временную монтажную нагрузку надо прикладывать к отдельной доске. Примем доски шириной 150х22, тогда согласно п. 10.2.3[1] на одну доску приходится P/2, т.е. изгибающий момент составит:

 <

Прочность досок шириной 150 мм и толщиной 22 мм обеспечена и при возможной клавишной работе без распределительного бруска.

Проверим жесткость настила при нормативной нагрузке:



Эскизный расчет нижнего настила

Принимаем шаг прогонов 1м.

Поскольку нижний настил укладывается под углом 45° к прогонам, его пролет равен:


Поверхностные нагрузки на нижний настил включают только постоянную нагрузку от собственного веса настила, пароизоляции и утеплителя.

Нормативное сопротивление теплопередаче ограждающих конструкций принимаем

Толщину утеплителя определяем по формуле:

, где

 - коэффициент теплоотдачи внутренней поверхности ограждающей конструкции,  Вт/(м2 °С);

 - коэффициент теплоотдачи наружной поверхности ограждающей конструкции для зимних условий,  Вт/(м2 °С);

- коэффициент теплопроводности теплоизоляционного слоя, Вт/(м °С).

Принимаем в качестве утеплителя плиты полужесткие минераловатные на битумном связующем со следующими характеристиками:


Посчитаем нагрузку:

нормативная

расчетная

Требуемая толщина нижнего настила при  :


Из условия прочности отдельных досок (при клавишной их работе) при 2-м загружении и из условия жесткости:


Принимаем стандартные доски толщиной 32 мм, что с учетом острожки с одной стороны даст  что больше

Поверочные расчеты нижнего настила

Проверку прочности досок нижнего настила выполним только для стадии изготовления. Рассмотрим отдельную доску нижнего настила 150х35 мм, для которой:


Прочность обеспечена. Проверим жесткость нижнего настила:

;

Окончательно принимаем для нижнего настила доски 150х32 в заготовке с последующей их острожкой с одной стороны до толщины 27 мм.

Сбор нагрузок на прогон

Вычислим поверхностные нагрузки от кровли.

Таблица 1 - Нагрузки от кровли, кПа

Наименование нагрузки

Нормативная величина нагрузки

γf

Расчетная величина нагрузки

1 Постоянная от собственного веса:

а) трехслойного гидроизоляционного ковра

0,12

1,3

0,156

б) верхнего настила толщиной 22 мм (0,022x5)

0,11

1,1

0,121

в) поперечных ребер 50 x 150 с шагом 1,05 м (0,05x0,150x5Ó1,05)

0,036

1,1

0,0396

г) продольных ребер 50 x 50 с шагом 1,25 м (0,05x0,05x5:1)

0,01

1,1

0,011

д) утеплителя из минераловатных плит толщиной 170мм плотностью 50кг/м3

0,085

1,2

0,102

е) пароизоляции из полиэтиленовой пленки

0,02

1,1

0,022

ж) нижнего настила толщиной 27 мм (0,027х5)

0,135

1,1

0,1485

з) прогонов (ориентировочно)

0,05

1,2

0,06

и) приборов освещения (5 кг/м2)

0,05

1,2

0,06

И т о г о постоянная

0,616



0,720

2 Снеговая для г. Томска (IV район)  S0 = 1,7 кПа; µ = 1  (0,621/1,7 =0,365 < 0,8, γf= 1,6)

1,7



2,4

И т о г о полная

2,316



3,12


Погонные нагрузки на прогон: ;

где 1- шаг прогонов.

Изгибающий момент в середине разрезного прогона при пролете


Примем прогон из кедра 2-го сорта с МПа (табл. 6.4 [1]).

Требуемый момент сопротивления:

Задавшись соотношением сторон , вычислим требуемую высоту и ширину бруса:


С учетом острожки бруса с трех сторон, принимаем брус 100х175, что дает в чистоте прогон с сечением 90х170(h).

Поверочные расчеты разрезного прогона

Геометрические характеристики прогона:


Распределенная нагрузка от массы прогона:


Полные нагрузки на прогон составляют:



Изгибающий момент и напряжения в 1-м загружении:

 <

Изгибающий момент во 2-ом загружении

Поэтому проверку на 2-ое загружение можно не делать.

Проверка жесткости прогона:

;

.

Жесткость прогона достаточна.

Приведенный расход древесины на 1 м2 для запроектированного кровельного настила вычисляем по формуле:

;


Проектирование утепленной кровельной панели с асбестоцементными обшивками под рулонную кровлю (вариант заводского изготовления)

Исходные данные:

Номинальные размеры панели в плане-1,53 м; обшивки из плоских асбоцементных листов толщиной 10мм; район строительства-г. Томск (IV район по снегу, s0=1,7 кПа); уклон кровли-3%.
