Прием информации от устройств шкафа диагностики, выполнение ряда математических расчетов и экспертных диагностических алгоритмов, ведение архивов и баз данных, отображение информации о техническом состоянии объекта в реальном масштабе времени, передачу текущих и архивных данных в системы более высокого уровня.

Содержит:

·        Автоматические выключатели для включения первичного питания аппаратуры АРМ;

·        Блок вторичного электропитания, обеспечивающий гальваническую развязку;

·        Управляемый Ethernet коммуникатор;

·        Жидкокристаллический монитор;

·        Промышленный компьютер с дублированным жестким диском;

·        Источник бесперебойного питания.

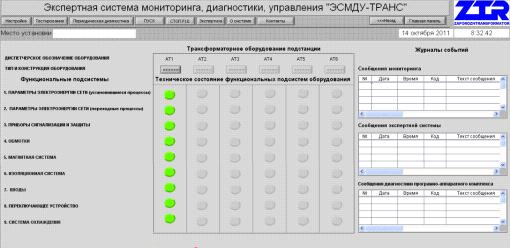

Главная панель АРМ

Главная панель системы (экранная форма), которая отображается на экране промышленного компьютера АРМ (третий уровень системы), установленного в помещении подстанции и соединенного с контроллерами второго уровня с помощью оптоволоконного кабеля. На главной панели обслуживающий персонал наблюдает текущее состояние всех 9 функциональных подсистем для каждого подключенного к системе объекта трансформаторного оборудования.

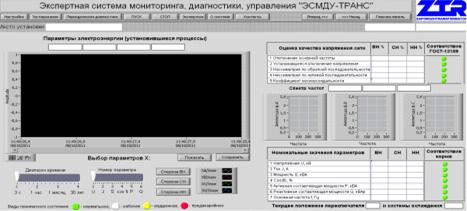

Функциональная подсистема «Параметры электроэнергии сети

Эта функциональная подсистема характеризует параметры электроэнергии сети. При этом анализируются параметры измеренных мгновенных значений токов и напряжений всех фаз (А,В,С) и сторон (НН, СН, ВН). Дискретность измерений сигналов менее 0.2мсек. По этим измеренным значениям рассчитываются: мгновенные значения фазных токов и напряжений, мгновенные значения линейных и фазных полных мощностей, действующие, максимальные и минимальные значения всех сигналов, гармонический состав установившихся сигналов, в том числе: расчет амплитуд, фаз, активных и реактивных составляющих, гармоник токов, напряжений и мощностей фаз сторон.

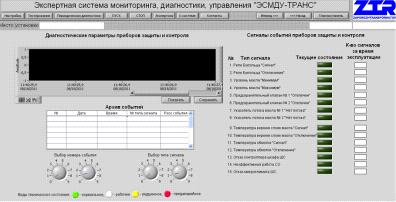

Функциональная подсистема «Приборы сигнализации и защиты»

Функциональная подсистема «Приборы сигнализации и защиты» определяет даты и время срабатывания релейных сигналов устройств защиты и сигнализации, установленных на трансформаторном оборудовании. В том числе: сигналы срабатывания газового реле, клапанов сброса давления, реле быстрого роста давления, указателей уровня и потока масла в баке и другие.

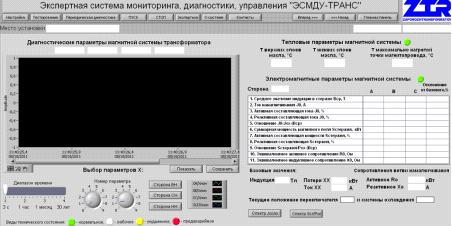

Функциональная подсистема «Магнитная система»

Функциональная подсистема определяет следующие диагностические параметры магнитопровода: температуру в местах наиболее нагретых точек магнитопровода, измеренную оптоволоконными датчиками; текущие диагностические и базовые значения намагничивающего тока; текущие диагностические и базовые значения потерь в магнитопроводе.

Заключение

В результате реализации поставленных задач была достигнута главная цель автоматизации объекта, а именно:

.        Выполнена автоматизация контроля состояния трехфазного трансформатора для повышения эффективности его эксплуатации и выявления проблем в работе трехфазного трансформатора, а также выявления и своевременного устранения дефектов, снижения трудоёмкости обследования его состояния;

.        Сократилось время на диагностику состояния оборудования, и реагирования на появление неисправностей в трехфазном трансформаторе;

.        Был обеспечен контроль над состоянием автотрансформатора с участием минимума персонала, а именно одним оператором, производящим мониторинг состояния трехфазного трансформатора исходя из показаний установленных датчиков.

Список использованной литературы

1.      Китаев Е.В Электротехника с основами промышленной электроники М.: Высшая школа, 2002

.        Дьяков В.И. Типовые расчёты по электрооборудованию 2004.

.        Гроднев И.И, верник С.М. Линии связи_ М радио связь 2004

.        Токарёв Б.Ф Электрические машины-М:Энергоатаниздат,2003

.        Алексеев, Б. А. Контроль состояния (диагностика)' крупных силовых трансформаторов. М:: Изд-во НЦ ЭНАС, 2002. - 216 с.

.        О проблеме координации уровней токов короткого замыкания в энергосистемах/ К. М. Антипов, А. А. Востросаблин, В. В. Жуков и, др.// Электрические станции. - 2005. - №4. С. 19-32.

.        РД 34.45-51.300-97. Объем и, нормы. испытаний электрооборудования.6-е изд. - М.: ЭНАС, 1998. - 256 с.

.        Сборник методических пособий по контролю состояния электрооборудования.. М.: ОРГРЭС, 1997. 67 с.

.        Чернев, К. К. Мощные трансформаторы// Библиотека электромонтера: -М.: «Энергия». 1972. - вып. 360: - 120 с.

.        Петров, Г. Н., Окунь, С. С. Об отрицательном сопротивлении вторичной-обмотки трансформатора// Электричество. 1950. -№5. - С. 3-5.

.        Хоанг Ван Нью, Малиновский, В. Н. Методы и средства. Контроля и диагностики состояния обмоток мощных силовых трансформаторов// Электротехника. 2009. - №10. - С. 36-41.

.        ГОСТ 11677-85. Трансформаторы силовые. Общие технические условия. -М.: Изд-во стандартов, 1985.-39 с.

.        ГОСТ 13109-97. Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения. - М.: Изд-во стандартов 1997. - 33 с.
