Материал: Порядок расчета малошумящей параболической антенны

Рисунок 5.4 - Допуски на точность установки облучателя

Тогда длины путей лучей от фазового центра до раскрыва увеличиваются. Наибольшее удлинение пути происходит у лучей, падающих на вершину зеркала. Это удлинение путей при малых смещениях можно приблизительно определить как Dx×cos(Y). Тогда изменение фазы составит величину:

 (5.6)

где Df0, Dfa- фазовые искажения, возникающие из-за неточности установки облучателя, в центре и на краю раскрыва, соответственно. Эта величина не должна превышать p/4, отсюда получим, что

 (5.7)

Таким образом, с увеличением угла раскрыва точность и установка облучателя в фокусе повышается.

Выводы

Подводя итог проделанной работы, можно выделить следующие моменты:

с увеличением угла раскрыва точность и установка облучателя в фокусе повышается;

ширина ДН на уровне повинной мощности:

Q0.5 =76 мрад (по условию)

Q0.5 =74 мрад (по расчетам), что вполне допустимо, т.к. это составляет около 2.6 % (допустимое значение до 5%);

УБЛ:

дБ (по условию)

.071 дБ, что несколько больше допустимого. Для уменьшения уровня боковых лепестков можно рекомендовать увеличить радиус раскрыва антенны.

Список литературы

1. Антенны и устройства СВЧ. Проектирование фазированных антенных решеток / под ред. проф. Воскресенского Д.И. - М.: Советское радио, 1994.- 592 с.

. Сазонов Д.М. Антенны и устройства СВЧ.- М.: Высшая школа, 1988.-432 с.

. Кочержевский Г.М., Ерохин Г.А., Козырев Н.Д. Антенно-фидерные устройства. - М.: Радио и связь, 1989. - 352 с.

. Хмель В.Ф., Чаплин А.Ф., Шумлянский И.И. Антенны и устройства СВЧ.- Киев.: Вища школа, 1990. - 232с.

. Регламент радиосвязи. Т.1.- М.: Радио и связь, 1995. -509 с.

. Спутниковая связь и вещание /Под ред. Кантора Л.А. - М.: Радио и связь, 1987.-526с.

. Патлах А.Л., Гончаров В.Л. Антенны и устройства СВЧ. Методические указания курсовой работе «Зеркальные параболические антенны». - Алма-Ата; АЭИ: 1987.-32с.

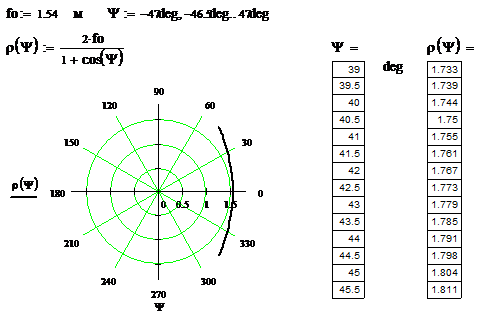

Приложение А

Рисунок 2.2 - Зависимость чувствительности антенны от угла раскрыва

Рисунок 3.1 - Зависимость распределение амплитуды поля от радиуса апертуры рупора

Рисунок 3.2 - Диаграмма направленности конического рупора

Рисунок 3.3 - Распределение поля в апертуре зеркала

Рисунок 4.1 - Диаграмма направленности зеркальной параболической антенны
