Материал: Планування та розгортання служби доступу до інформаційних ресурсів підприємства

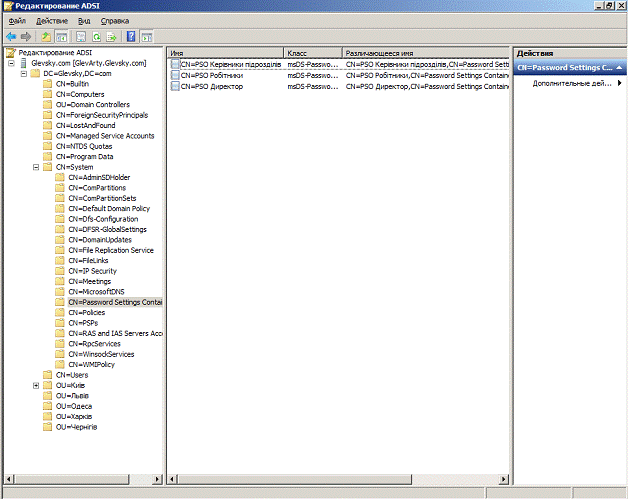

Рисунок 3.7 - Створені об'єкти PSO

Оскільки компанія «ANTLERS HOOFS» має кілька філіалів, кожен з яких має своє територіальне розташування необхідно встановити в кожному філіалі по контролеру домену. Необхідно забезпечити виконання двох завдань:

) Кожен клієнт при аутентифікації повинен звертатися до найближчого контролеру домену для отримання квитків «Kerberos». При цьому і групові політики також повинні застосовуватися з найближчого контролера.

) Реплікація змін усередині сайту здійснюється згідно зі схемою повідомлень з розкладом, описаної в першій частині статті. Реплікація ж між контролерами, що знаходяться в різних сайтах відбувається тільки за розкладом.

Щоб ці завдання виконувалися ефективно необхідно конфігурувати сайти, які, по суті, є логічним угрупованням клієнтів і контролерів, пов'язаних швидкісними з'єднаннями.

Коли встановлюється «ActiveDirectory», створюється єдиний сайт з ім'ям «Default-First-Site-Name» (надалі сайт можна перейменувати). Якщо не створюються додаткові сайти, то всі наступні контролери домену будуть додаватися до цього сайту. Однак, якщо компанія розташована в декількох місцях з обмеженою пропускною здатністю між ними, то необхідно створити додаткові сайти. Додаткові сайти створюються за допомогою інструменту адміністрування «ActiveDirectory - сайти і служби»[3].

Для створення нових сайтів, на контейнері «Sites» було викликано контекстне меню і обрана команда «Створити сайт». Після введення імені сайту був вибраний зв'язок сайту, який буде використовуватися для з'єднання цього сайту з іншими сайтами. Кожен сайт пов'язаний з однією або більше підмережами IP в «ActiveDirectory». Далі була створена додаткова підмережа в контейнері «Subnets» в інструменті «ActiveDirectory - сайти і служби» і пов'язана з новим сайтом. Все це зображено на рис.3.8.

а)                                                              б)

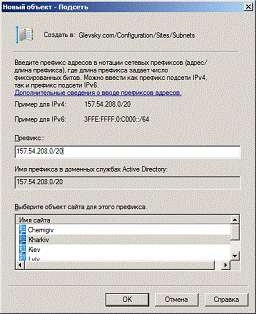

Рисунок 3.8 - а) Створення нового сайту; б) Створення нової підмережі

Кожен сайт повинен мати, принаймні, один контролер домену. Щоб перемістити існуючий контролер домену в сайт, потрібно клацнути правою кнопкою миші на об'єкті контролера домену в його поточному контейнері «Servers» і вибрати «Перемістити». Потім буде запропонований вибір сайту, в який можна перемістити контролер домену. Якщо встановлюється новий контролер домену, то він буде автоматично розташований в тому сайті, в якому підмережа IP відповідає IP-адресою контролера домену.

З'єднання «ActiveDirectory», які пов'язують сайти разом, називаються «зв'язками сайту». При установці «ActiveDirectory» створюється єдиний зв'язок сайту з ім'ям «DEFAULTIPSITELINK»[3]. Якщо не будуть створені ніякі додаткові зв'язки сайту перш, ніж будуть створені додаткові сайти, то кожен сайт включається в цю задану за замовчуванням зв'язок сайту.

а)                                                     б)

Рисунок 3.9 - а) Створення зв’язку сайтів; б) Налаштування зв’язку

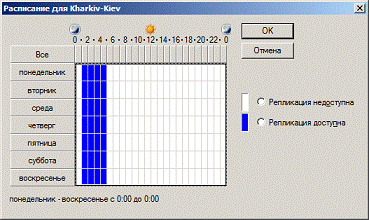

Рисунок 3.10 - Налаштування розкладу реплікації

Нижче наведені опції конфігурації для всіх зв'язків сайту.

вартість - це призначене адміністратором значення, яке визначає відносну вартість зв'язку сайту. вартість зазвичай відображає швидкість мережної передачі і витрати, пов'язані з її використанням.

графік реплікації - визначає, в який час протягом дня зв'язок сайту доступний для реплікації.

інтервал реплікації - визначає інтервали часу, через які сервери-плацдарми перевіряють з’явлення модифікацій каталогу на серверах-плацдармах інших сайтів.

Мости зв'язків сайту можуть використовуватися для конфігурування реплікації в ситуаціях, коли компанія має кілька сайтів, пов'язаних з високошвидкісною базової мережею, і кілька менших сайтів, які з'єднуються з кожним великим центром через повільні з'єднання. У цих випадках мости зв'язків сайту можна використовувати для більш ефективного управління потоком трафіку реплікації. Створення мостів зв'язків сайту зображено на рис.3.11.

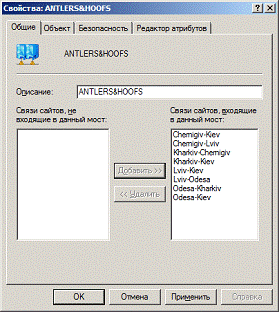

Рисунок 3.11 - Створення мосту зв’язків сайтів

При створенні моста зв'язків необхідно визначити, який зв'язок сайту є частиною мосту. Будь-які зв'язки сайту, які додаються до мосту зв'язків сайту, розглядаються по відношенню один до одного як транзитивні; зв'язку сайту, не включені в міст зв'язків сайту, транзитивними не є.

Реплікація між сайтами виконується через сервери-плацдарми. За замовчуванням генератор міжсайтової топології (ISTG)[6] автоматично ідентифікує сервер-плацдарм при обчисленні топології реплікації між сайтами.

У деяких випадках необхідно управляти тим, які контролери домену будуть використовуватися в якості серверів-плацдармів. Робота сервера-плацдарму може додавати істотне навантаження на контролер домену, якщо є багато змін інформації каталогу і встановлено часте проведення реплікації. Для конфігурування серверів-плацдармів потрібно отримати доступ до об'єктів в інструменті адміністрування «ActiveDirectory - сайти і служби», клацнувши правою кнопкою миші на імені сервера, а потім вибрати «Властивості». Таким чином отриманий доступ до опції конфігурування сервера як привілейованого сервера-плацдарму для передачі даних по SMTP або по IP, зображено на рис.3.12.

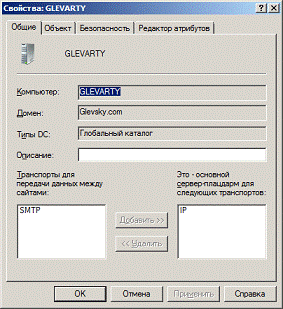

Рисунок 3.12 - Налаштування серверу-плацдарму

Перевага конфігурування привілейованих серверів-плацдармів полягає в гарантії того, що серверами-плацдармами будуть обрані контролери домену, зазначені адміністратором. Якщо адміністратор захоче контролювати те, які сервери використовуються в якості серверів-плацдармів, то можна конфігурувати привілейований сервер-плацдарм для кожного розділу, який потрібно реплікувати в сайт.

Конфігурування привілейованих серверів-плацдармів обмежує можливості ISTG вибирати сервер-плацдарм, тобто завжди буде вибиратися сервер, який налаштований як привілейований. Якщо цей сервер не буде працювати й інші сервери не будуть призначені в якості серверів-плацдармів для даного розділу каталогу, то ISTG не вибиратиме інший сервер-плацдарм, і реплікації припиняться доти, поки сервер не буде знову доступний.

Рисунок 3.13 - Структура сайтів компанії «ANTLERS&HOOFS»

Таким чином після виконаннявищезазначених дійбуловироблено тестове розгортання розробленої моделі каталогу «ActiveDirectory» на базі серверної операційної системи «Windows Server 2008 R2» стосовно до центрального офісу компанії.

ВИСНОВКИ

У цій роботі, ґрунтуючись на базі теоретичних відомостей, а також аналізі існуючої інфраструктури та бізнес-процесів виробничої компанії «ANTLERS&HOOFS» була розроблена і запропонована до впровадження модель розгортання служби каталогів ActiveDirectory.

Для розглянутої в роботі організації була обрана модель єдиного лісу з центральним доменом і чотирма регіональними доменами, які є дочірніми по відношенню до центрального. Порядок призначення доменних імен ґрунтувався на територіальному ознакою, що дозволяє відобразити географічну структуру компанії, а також є стійкість до реорганізації. Для поділу ресурсів між організаційними підрозділами для центрального домену була обрана модель на основі структури організації, оскільки вона дозволяє забезпечувати певний рівень автономії для кожного відділу і спрощене адміністрування. Була вироблена власна стратегія управління обліковими записами і групами безпеки підприємства, а також розглянуті питання конфігурації сайтів. Також було вироблено тестове розгортання розробленої моделі каталогу ActiveDirectory на база серверної операційної системи Windows Server 2008 стосовно до центрального офісу компанії «ANTLERS&HOOFS».

ПЕРЕЛІК ПОСИЛАНЬ

Добринін І.С. «Методичні вказівки за курсом ЗСТКС» [Текст]/ Х.: Електронна документація, 2015.

Ден Холме, Нельсон Рест, Даніель Рест, «Налаштування ActiveDirectory. Windows Server 2008» [Текст]/Пер. з англ. - М.: Видатництво «Русскаяредакция», 2011. - 960 с. : ил.

Тоні Нортроп, Дж.КМакін., «Проектування мережевої інфраструктури Windows Server 2008». [Текст]/Пер. з англ. - М.: Видатництво «Русская редакция», 2011. - 590 с. : ил.

«ActiveDirectory» [Електронний ресурс] http://alterego.ucoz.org/ - Режим доступу: URL: http://alterego.ucoz.org/publ/active_directory/4-2 - Загл. з екранах.

«ActiveDirectory» - сайти і служби [Електронний ресурс] http://winintro.ru/ - Режим доступу: URL: http://winintro.ru/dssite.ru/ - Загл. з екранах.
