Материал: Планирование и организация первоочередного жизнеобеспечения пострадавшего населения и материально техническое обеспечение сил и средств, привлекаемых для ликвидации ЧС, вызванной проливом хлора на Южном городском водозаборе

Из таблицы 2.1 видно, что самым вероятным событием является разгерметизация запарной арматуры.

2.4                                                                            Прогноз обстановки, которая может сложиться на территории, подвергшейся воздействию факторов ЧС

Самым опасным сценарием развития авария является полное разрушение контейнера с выбросом содержащегося в сосуде хлора.

Разрушение контейнера возможно в результате нагрева переполненного сосуда, падения, ударов и других причин, связанных с выполнением погрузочно-разгрузочных операций контейнеров в помещении склада хлора, а также непосредственно при хранении сосудов или при попадании воды и продуктов хлорирования в контейнер, поставленный на сработку (при сбоях работы эжекторов).

2.4.1   Расчет зоны химического заражения при проливе хлора на Южном городском водозаборе

Расчет масштабов заражения территории производиться с помощью «Методики прогнозирования масштабов заражения АХОВ при авариях (разрушениях) на ХОО» (приложение Б).

Исходные данные, необходимые для осуществления прогноза развития ЧС, представлены в таблице 2.2

Таблица 2.2 - Исходные данные, необходимые для прогноза развития ЧС на Южном городском водозаборе

Максимальное количество хлора, способное участвовать в аварии равно весу хлора в максимальной единичной емкости, в данном случае это количество равно весу хлора в контейнере - 1000кг.[3] При этом практически мгновенно в газовую фазу перейдет 180 кг хлора (первичное облако). Остальное содержимое контейнера охладиться до температуры -34ºС и будет испаряться в 2 стадии: в течении первых минут происходит интенсивное испарение жидкого хлора (около 20% от разлившегося количества), при этом почва или пол в месте розлива также будет интенсивно охлаждаться и дальнейшее испарение хлора будет происходить под воздействием внешнего тепла притока из атмосферы. Эта стадия может длиться до 30..60 минут. Рассчитано по методике РД 52.04.253-90 (см. приложение Б)

Результаты вычисления приведены в таблице 2.3

хлор ликвидация химический жизнеобеспечение

Таблица 2.3 - Результаты вычислений

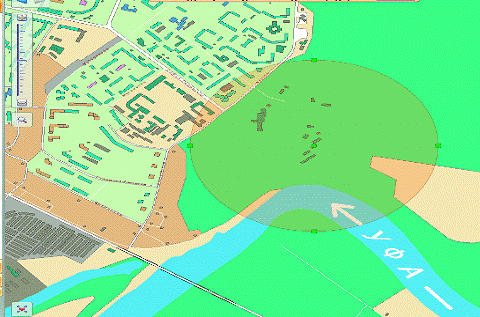

Рисунок 2.2 Карта с зоной химического заражения

Итак, в результате выброса (пролива) 1т хлора образуется зона заражения, которая представляет собой сектор углом 180º, радиусом (глубиной заражения) 530м и площадью 470 м2.

2.4.2 Численность пострадавшего персонала и населения в результате ЧС

Персонал предприятия в дневную смену составляет 63 человека [3].

В зону действия порогового заражения (530 м) попадают жилые дома по ул. Авроры, Софьи Перовской, гостиничный комплекс Президент Отель (рисунок 2.2) , всего - до 5000 человека.

3. Планирование и организация работ по ликвидации ЧС, вызванное проливом хлора на Южном городском водозаборе

С целью уменьшения воздействия поражающих факторов ЧС на производственный персонал и населения, заблаговременно осуществляется планирование аварийно-спасательных и других неотложных работ, выполняемых как в режимах повседневной и повышенной готовности, так и с возникновением ЧС.

Основной задачей планирования является установление такой последовательности и организации проведения мероприятий по ликвидации ЧС, которые в кратчайшие сроки и с привлечением минимально достаточных сил и средств обеспечивают выполнение аварийно-спасательных и других неотложных работ.

Целью разработки данного раздела является планирования и организация работ по ликвидации ЧС, вызванное проливом хлора на Южном городском водозаборе.

Планирование аварийно-спасательных и других неотложных работ базируется на прогнозах обстановки, которая может сложиться в результате чрезвычайной ситуации, на всестороннем анализе людских и материальных ресурсов, проведенном в 1 и 2 разделах.

3.1 Превентивные мероприятия

Превентивные мероприятия на Южном городском водозаборе проводятся на всех режимах функционирования.

) В режиме повседневной деятельности:

подготовка к привлечению, при необходимости, дополнительных сил и средств в соответствии с планами взаимодействия; определение медицинских учреждений для оказания помощи пораженным.

планирование эвакуации из опасных районов: отработка планов проведения эвакуации, распределение населения по сборным эвакопунктам.

создание и обучение невоенизированных формирований; выделение материально-технических и финансовых ресурсов для ликвидации последствий ЧС.

) В режиме повышенной готовности тоже самое, что и в режиме повседневной деятельности, а также:

приведение в готовность защитных сооружений к укрытию населения и персонала; контроль за состоянием и своевременным обновлением СИЗ;

оповещение персонала и населения об угрозе поражения.

защита продовольствия и воды;

готовность медицинских сил и средств;

готовность сил и средств Кировского района для ликвидации ЧС.

) в режиме чрезвычайной ситуации тоже, что и в режиме повышенной готовности, а также:

оповещение населения и персонала о ЧС с помощью электросирен и действующей системе оповещения;

комплексная разведка очага и прилегающих районов силами аварийно-спасательного отряда (АСО); выставление наблюдательных постов; выявление границ зоны распространения хлора; осуществление химического контроля;

проведение эвакуации из зоны добегания облака заражения более 30 минут;

локализация и ликвидация очага силами АСО и пожарными частями ПЧ-1 и ПЧ-4.

С целью полной ликвидации последствий ЧС с выбросом (выливом) хлора определяется перечень мероприятий, необходимых для проведения АСДНР.

3.2 Перечень мероприятий, необходимых для выполнения ликвидаций ЧС

Основываясь на расчетах произведенных во втором разделе проекта делаем вывод, что рассматриваемая чрезвычайная ситуация относится ко второму типу ЧС.

Получив сигнал о разгерметизации резервуара и заражении местности токсическим облаком, в зону ЧС выдвигаются силы постоянной готовности объекта (газоспасательный отряд, противопожарная служба, отряд охраны и медицинский персонал здравпункта) с готовностью Ч+5 мин. Дежурная аварийно-техническая команда отключает электроэнергию в месте ЧС, закрывает задвижки на трубопроводах в порядке, установленном в технологическом процессе.

На основе анализа доложенной обстановки на территории выбраны следующие мероприятия ликвидации ЧС, включающей в себя следующие этапы:

3.3                                        Определение времени прибытия сил и средств в зону ЧС

Силы постоянной готовности для ликвидации чрезвычайных ситуаций выдвигаются в районы выполнения задач по существующей автомобильной сети дорог. Дороги в район выдвижения республиканского значения (категории IV) с асфальтовым покрытием.

Основной способ передвижения сил и средств пожарной части ПЧ-4 и поливочных машин МУБ ГУЖКХ Кировского района в зону ЧС - марш.

Общее время выдвижения из пункта базирования до места ЧС определяется как сумма времени движения первой машины (tд) и времени втягивания колонны (tв) в зону ЧС.

Общее время выдвижения машин из пункта базирования до зоны ЧС, после получения решения руководителя ликвидации ЧС, составит для формирований ПЧ-1 - 7 минут, ПЧ-4 - 4 минут.

Остальные формирования по ликвидации и обеззараживанию пролива хлора находятся непосредственно на территории объекта, поэтому время их пребывания в очаг заражения 5 минут после получения сигнала от дежурного диспетчера предприятия о возникновении аварии.

3.4 Мероприятия по защите населения при выбросе аммиака

Согласно расчетам проведенным в разделе 2 в зону заражения попадает 55 учреждений и организаций, в том числе жилые дома и гостиничный комплекс.

Предлагаются следующие мероприятия для организации защиты населения, попадающего в зону заражения:

установка автосирен и громкоговорящей связи на территории завода и

прилегающей территории;

создание системы оповещения по телевидению и радио;

создание системы автоматической герметизации помещений мест массового скопления людей, попадающих в зону заражения.

3.4.1 Организация локализации и обеззараживания парогазовой фазы (облака) хлора

Локализация и обеззараживание парогазовой фазы хлора осуществляется с целью максимально возможного ограничения распространения облака в направлении мест массового проживания людей и размещения важных хозяйственных объектов, а также максимально возможного снижения концентрации паров хлора в облаке.

Так как хлор является водорастворимым веществом, то для локализации облака применяем водяную завесу.

Командир подразделения, получивший задачу на постановку водяной завесы, проводит рекогносцировку места работы, уточняет рубеж постановки завесы, места размещения машин и брандспойтов (распылителей), места развертывания пунктов забора воды и дозаправки машин нейтрализующим раствором, определяет эшелонирование машин с учетом удаления водоисточников (пункта дозаправки) для обеспечения непрерывности постановки завесы.

Выбрано два рубежа постановки завесы. Первый рубеж назначается на границе территории объекта Южного городского водозабора, второй - на внешней границе санитарной зоны.

На выбранных рубежах устанавливаются брандспойты (распылительные насадки).

Расстанавливаются пожарные машины. Машины размещаются на удалении 20 - 30м от границы облака; один расчет действует на фронте до 50м.

Водяная завеса устанавливается в течение заданного времени.

Работы по ликвидации и обеззараживанию пролива с учетом непрерывности постановки завесы организуются в три смены, а в последующем машины подсоединяются к пожарным гидрантам предприятия.

Для постановки водяной завесы используются пожарные автоцистерны, которые способны создать давление струи воды не менее 0,6 МПа.

Нормы расхода воды на осаждение облака хлора определяются из соотношения: 20 м³ воды на 1 т пролитого хлора.

Длительность постановки завесы определяется 6,2 (мин),

Количество личного состава принимается по количеству штатного состава расчета технического средства (на одну единицу техники - 2-5 специалистов):

Пожарные брандспойты устанавливаются на следе облака на удалении не более 30м один от другого, по всей ширине облака.

Ширина завесы на каждом рубеже больше ширины облака в приземном слое на 5-10%. Высота завесы не менее 10м.

Для постановки водяной завесы назначаются подразделения РХБ защиты, противопожарные подразделения.

Параллельно проводится локализация пролива хлора разбавлением его водой или нейтральными растворителями.

ПРИЛОЖЕНИЕ А

Расчет масштаба заражении территории при выбросе хлора

Эквивалентное количество Qэ1 (т) вещества в первичном облаке определяется по формуле:

где: К1 - коэффициент, зависящий от условий хранения АХОВ (К1 = 0,18);

К3 - коэффициент, равный отношению пороговой токсодозы хлора к пороговой токсодозе другого АХОВ (К3 = 1);

К5 - коэффициент, учитывающий степень вертикальной устойчивости атмосферы; для инверсии принимается равным 1, для изотермии 0,23, для конвекции 0,08;

К7 - коэффициент, учитывающий влияние температуры воздуха (К7 = 1);- количество выброшенного (разлившегося) при аварии вещества, т (Q0 = 1т).э1 = 0,18 ∙ 1 ∙ 1 ∙ 1 ∙ 1 = 0,18 т

Определение продолжительности поражающего действия АХОВ по формуле

где: h - толщина слоя АХОВ, м:- плотность АХОВ, т/м3;

Т = (0,05∙1,552)/0,052 ∙1∙1 = 1,5ч.

Определяем эквивалентное количество вещества во вторичном облаке:

э2=(1 - К1) К2 К3 К4 К5 К6 К7 Q0/hd

К2 - коэффициент, зависящий от физико-химических свойств АХОВ (К2 = 0,052)

К4 - коэффициент, учитывающий скорость ветра (К4 = 2,34)

К6 - коэффициент, зависящий от времени, прошедшего после аварии (К6 = 1)э2 = (1 - 0,18) ∙ 0,052 ∙ 1 ∙ 1 ∙ 1 ∙ 1 ∙ (1/0,05 ∙ 1,553) = 0,61 т

Определяем глубину зоны заражения для первичного облака по РД 52.04.253-90

Г1 = 0,53 км

Находим глубину зоны заражения для вторичного облака. Согласно приложению 2 (РД 52.04.253-90), глубина зоны заражения для 0,5т составляет 1,19 км, а для 1т - 1,68 км. Интерполированием находим глубину зоны заражения для 0,61 т.

Г2 = 5,53 + ((1,68 - 1,19) / 0,5) ∙ 0,11 = 5,6 км

Находим полную глубину зоны заражения по формуле:

Гп = N

где N - время от начала аварии, ч

v - скорость переноса переднего фронта зараженного воздуха при данной скорости ветра и степени вертикальной устойчивости воздуха, км/ч.

Гп = 1∙21 = 21 км.

Площадь зоны возможного заражения для первичного облака АХОВ определяется по формуле:

Sв = 8,72· 10-3 Г2 j

где Sв - площадь зоны возможного заражения АХОВ, км2;

Г - глубина зоны заражения, км;

j - угловые размеры зоны возможного заражения, (j = 90º).в = 8,72·10-3·0,28·180 = 0,47 км2

Площадь зоны фактического заражения Sф (км2) рассчитывается по формуле:

ф = К8 Г2 N0,2

где К8 - коэффициент, зависящий от степени вертикальной устойчивости воздуха, принимается равным: 0,081 при инверсии; 0,133 при изотермии; 0,235 при конвекции;- время, прошедшее после начала аварии, ч.ф = 0,081∙0,28·1 = 0,13км2

Санитарные потери:

сан. = N • 0,05

где N - количество людей попавших в зону химического заражения.

Nсан. = 5000 • 0,05 = 250.
