13.4 Расчёт ледового сопротивления

Ледовое сопротивление при движении в битом льду методике В.А.Зуева по формуле имеет вид:

где: - плотность льда;

- толщина льда, м;

- число Фруда по толщине льда;

- сплочённость битого льда;

Для проектируемого судна класса Arc4 предусмотренно движение в канале за ледоколом с толщиной обломков льда – 1 м. в летне - осеннюю навигацию. Как правило сплочённость льда в канале за ледоколом не превышаем 7 баллов. Эти условия эксплуатации являются наиболее неблагоприятными, поэжтому расчёт будем производить для вышеперечисленных данных.

;

Расчёт удобно вести в таблице:

Таблица 13.4 – ледовое сопротивление движению судна.

Скорость хода, м/с	Ледовое сопротивление, кН
1	150
2	189
3	236
4	290
5	350
6	418

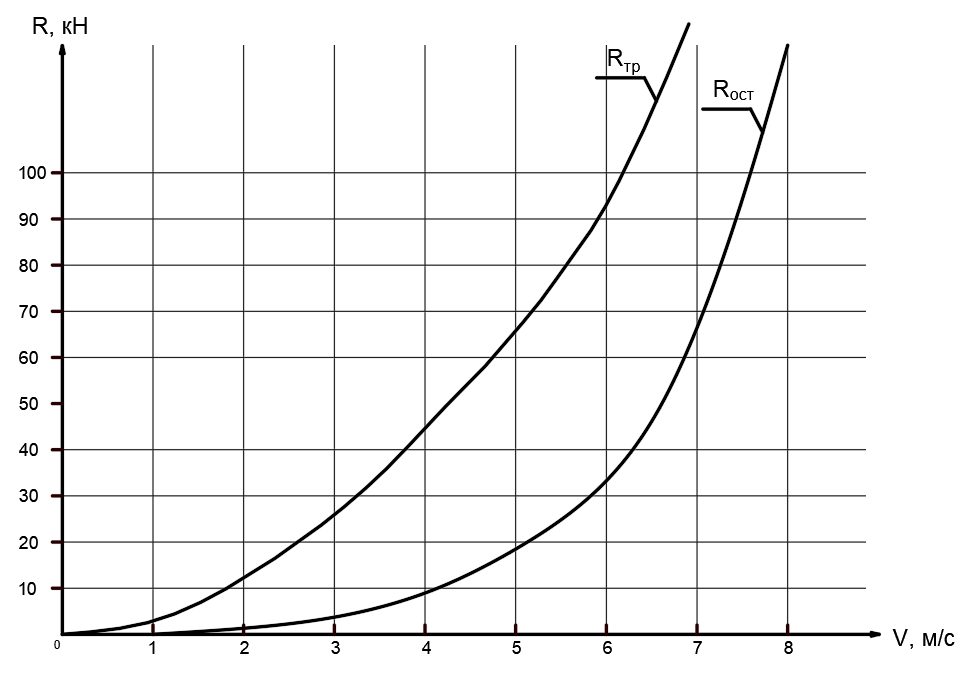

Рисунок 13.1 – График сопротивления трения от скорости

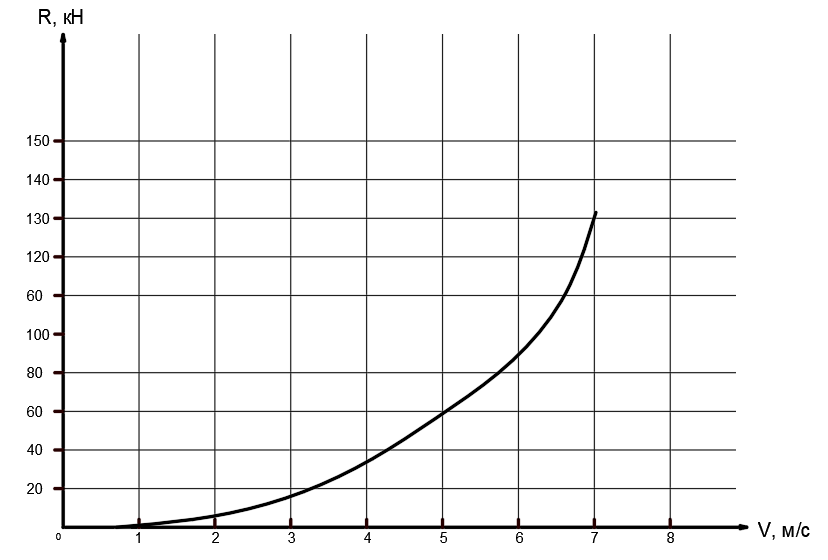

Рисунок 13.2 – Полное гидродинамическое сопротивление

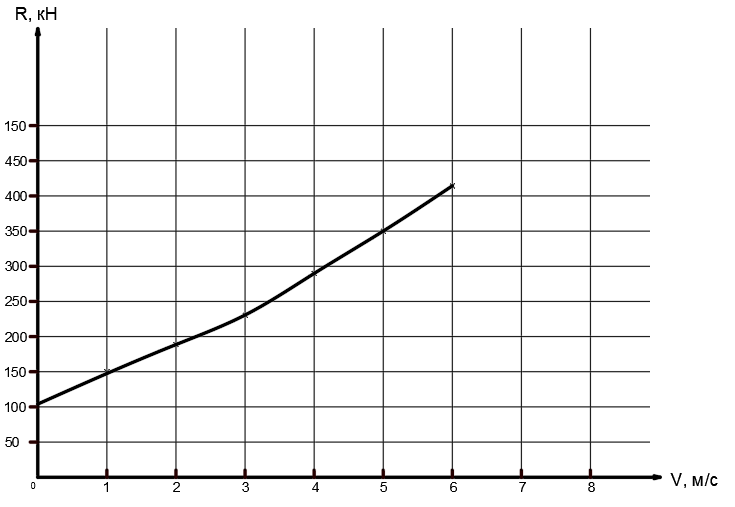

Рисунок 13.3 – Ледовое сопротивление движению судна

14 Определение гидростатических элементов

Используя теоретический чертёж можно вычислить все его гидростатические элементы ― площади ватерлиний S, объёмное водоизмещение V, абсциссы центра величины х_с и центра тяжести х_f, аппликаты ЦВ z_c, метацентрические радиусы r, R и зависимость этих элементов от осадки. [11]

Вычисление элементов производим по способу трапеций. Вначале вычислим элементы каждой ватерлинии ТЧ. Вычисления представлены в таблицах 14.1-14.11, в таблице 14.12 представлено вычисление гидростатических элементов теоретического чертежа. [11]

Таблица 14.1 – Вычисление элементов 0 ВЛ№ шп	№ плеча, i	Y, м	Y^3, м³	i*Y, м	(i^2)*Y, м
0	10		0	0	0
1	9		0	0	0
2	8	0,000	0,000	0,000	0,000
3	7	1,428	2,912	9,996	69,972
4	6	2,928	25,102	17,568	105,408
5	5	4,278	78,293	21,390	106,950
6	4	5,311	149,806	21,244	84,976
7	3	5,824	197,544	17,472	52,416
8	2	6,540	279,726	13,080	26,160
9	1	6,540	279,726	6,540	6,540
10	0	6,540	279,726	0,000	0,000
11	-1	6,540	279,726	-6,540	6,540
12	-2	6,540	279,726	-13,080	26,160
13	-3	6,540	279,726	-19,620	58,860
14	-4	6,540	279,726	-26,160	104,640
15	-5	5,823	197,442	-29,115	145,575
16	-6	5,410	158,340	-32,460	194,760
17	-7	3,530	43,987	-24,710	172,970
18	-8	0,550	0,166	-4,400	35,200
19	-9	0,185	0,006	-1,665	14,985
20	-10	0,000	0,000	0,000	0,000
∑		81,047	2811,683	-50,460	1212,112
Поправки		0,000	0,000	0,000	0,000
исправленные ∑		81,047	2811,683	-50,460	1212,112
Площадь, м^2		S=2∆L∑(Yi)	604,367
М.И. отн. Х, м^4		Ix=(2/3)∆L∑(Yi)^{^}3	6988,908
М.И. отн. У, м^4		Iy=(2/3)(∆L^3)∑((i^2)Y)	125653,673
Xf, м		Xf=∆L*((∑(iY)/∑Y))	-2,321
Цент. М.И. , м^4		If=Iy-SXf^2	122396,881
Цент. М.И. , м^4		If=Iy-SXf^2	122396,881

Таблица 14.2 – Вычисление элементов 1 ВЛ № шп	№ плеча, i	Y, м	Y^3, м³	i*Y, м	(i^2)*Y, м
0	10	-0,798	-0,508	-7,980	-79,800
1	9	0,261	0,018	2,349	21,141
2	8	1,700	4,913	13,600	108,800
3	7	3,227	33,604	22,589	158,123
4	6	4,618	98,483	27,708	166,248
5	5	5,730	188,133	28,650	143,250
6	4	6,344	255,323	25,376	101,504
7	3	6,540	279,726	19,620	58,860
8	2	6,540	279,726	13,080	26,160
9	1	6,540	279,726	6,540	6,540
10	0	6,540	279,726	0,000	0,000
11	-1	6,540	279,726	-6,540	6,540
12	-2	6,540	279,726	-13,080	26,160
13	-3	6,540	279,726	-19,620	58,860
14	-4	6,540	279,726	-26,160	104,640
15	-5	5,823	197,442	-29,115	145,575
16	-6	6,230	241,804	-37,380	224,280
17	-7	4,941	120,627	-34,587	242,109
18	-8	2,372	13,346	-18,976	151,808
19	-9	0,772	0,460	-6,948	62,532
20	-10	0,548	0,165	-5,480	54,800
∑		94,088	3391,620	-46,354	1788,130
Поправки		-0,125	-0,172	-6,730	-12,500
исправленные ∑		94,213	3391,448	-39,624	1800,630
Площадь, м^2		S=2∆L∑(Yi)	702,546
М.И. отн. Х, м^4		Ix=(2/3)∆L∑(Yi)^{^}3	8430,009
М.И. отн. У, м^4		Iy=(2/3)(∆L^3)∑((i^2)Y)	186662,432
Xf, м		Xf=∆L*((∑(iY)/∑Y))	-1,568
Цент. М.И. , м^4		If=Iy-SXf^2	184934,852
Цент. М.И. , м^4		If=Iy-SXf^2	184934,852

Таблица 14.3 – Вычисление элементов 2 ВЛ № шп	№ плеча, i	Y, м	Y^3, м³	i*Y, м	(i^2)*Y, м
0	10	-0,511	-0,133	-5,110	-51,100
1	9	0,663	0,291	5,967	53,703
2	8	2,386	13,583	19,088	152,704
3	7	3,948	61,536	27,636	193,452
4	6	5,210	141,421	31,260	187,560
5	5	6,154	233,063	30,770	153,850
6	4	6,540	279,726	26,160	104,640
7	3	6,540	279,726	19,620	58,860
8	2	6,540	279,726	13,080	26,160
9	1	6,540	279,726	6,540	6,540
10	0	6,540	279,726	0,000	0,000
11	-1	6,540	279,726	-6,540	6,540
12	-2	6,540	279,726	-13,080	26,160
13	-3	6,540	279,726	-19,620	58,860
14	-4	6,540	279,726	-26,160	104,640
15	-5	6,540	279,726	-32,700	163,500
16	-6	6,474	271,343	-38,844	233,064
17	-7	5,435	160,546	-38,045	266,315
18	-8	2,966	26,092	-23,728	189,824
19	-9	1,056	1,178	-9,504	85,536
20	-10	-0,548	-0,165	5,480	-54,800
∑		98,633	3706,017	-27,730	1966,008
Поправки		-0,530	-0,149	0,185	-52,950
исправленные ∑		99,163	3705,868	-27,915	2018,958
Площадь, м²		S=2∆L∑(Y_i)	739,455
М.И. отн. Х, м⁴		Ix=(2/3)∆L∑(Y_i)^{^}3	9211,554
М.И. отн. У, м⁴		Iy=(2/3)(∆L³)∑((i²)Y)	209295,419
X_f, м		X_f=∆L*((∑(iY)/∑Y))	-1,050
Цент. М.И. , м⁴		I_f=I_y-SX_f²	208480,789
Цент. М.И. , м⁴		I_f=I_y-SX_f²	208480,789

Таблица 14.4 – Вычисление элементов 3 ВЛ № шп	№ плеча, i	Y, м	Y^3, м³	i*Y, м	(i^2)*Y, м
0	10	-0,607	-0,224	-6,070	-60,700
1	9	1,066	1,211	9,594	86,346
2	8	2,910	24,642	23,280	186,240
3	7	4,465	89,015	31,255	218,785
4	6	5,594	175,052	33,564	201,384
5	5	6,372	258,718	31,860	159,300
6	4	6,540	279,726	26,160	104,640
7	3	6,540	279,726	19,620	58,860
8	2	6,540	279,726	13,080	26,160
9	1	6,540	279,726	6,540	6,540
10	0	6,540	279,726	0,000	0,000
11	-1	6,540	279,726	-6,540	6,540
12	-2	6,540	279,726	-13,080	26,160
13	-3	6,540	279,726	-19,620	58,860
14	-4	6,540	279,726	-26,160	104,640
15	-5	6,540	279,726	-32,700	163,500
16	-6	6,540	279,726	-39,240	235,440
17	-7	5,741	189,218	-40,187	281,309
18	-8	3,542	44,437	-28,336	226,688
19	-9	1,136	1,466	-10,224	92,016
20	-10	-0,548	-0,165	5,480	-54,800
∑		101,611	3860,361	-21,724	2127,908
Поправки		-0,578	-0,194	-0,295	-57,750
исправленные ∑		102,189	3860,167	-21,429	2185,658
Площадь, м²		S=2∆L∑(Y_i)	762,020
М.И. отн. Х, м⁴		Ix=(2/3)∆L∑(Y_i)^{^}3	9595,089
М.И. отн. У, м⁴		Iy=(2/3)(∆L³)∑((i²)Y)	226576,386
X_f, м		X_f=∆L*((∑(iY)/∑Y))	-0,782
Цент. М.И. , м⁴		I_f=I_y-SX_f²	226110,548
Цент. М.И. , м⁴		I_f=I_y-SX_f²	226110,548
