Материал: Объемные гидроприводы. Расчет гидролиний

где h_s - расстояние от оси насоса до уровня рабочей жидкости в баке;

h_тр - потери напора на преодоление всех гидравлических сопротивлений во всасывающей гидролинии;

υ - скорость движения жидкости во всасывающей гидролинии;

α - коэффициент Кориолиса.

Рекомендуемый (с запасом на бескавитационную работу насоса) вакуум P_в у входа в насос должен быть не более 0,04 Мпа. Если P_в > 0,04 Мпа, то нужно увеличить диаметр всасывающего трубопровода или расположить бак выше оси насоса. При этом считается, что рабочая жидкость находится в баке с атмосферным давлением P_атм = 0,1 Мпа. Таким образом, разность давлений в баке P_б (с атмосферным или избыточным давлением) и на входе в насос P_в не должна быть меньше 0,06 Мпа.

Определение толщины стенок является проверочным расчетом на прочность жестких труб, подобранных по ГОСТу. Толщину стенки трубы определяют по формуле

 (3.11)

где P - максимальное статическое давление;

σ_в - допускаемое напряжение на разрыв материала труб, принимаемое равным 30…35% от временного сопротивления;

n - коэффициент запаса, n = 3…6, для гнутых труб принимается равным на 25 % ниже.

С учетом возможных механических повреждений толщина стенок стальных труб должна быть не менее 0,5 мм, а для медных - не менее 0,8…1,0 мм.

. Радиально-поршневые насосы и гидромоторы

Радиально-поршневые гидромашины применяют при сравнительно высоких давлениях (10 МПа и выше). По принципу действия радиально-поршневые гидромашины делятся на одно-, двух- и многократного действия. В машинах однократного действия за один оборот ротора поршни совершают одно возвратно-поступательное движение. Схема радиально-поршневого насоса однократного действия приведена на рисунке 4.4. Рабочими камерами в насосе являются радиально расположенные цилиндры, а вытеснителями - поршни. Ротор (блок цилиндров) 1 на скользящей посадке установлен на ось 2, которая имеет два канала 3 и 4 (один соединен с гидролинией всасывания, другой - с напорной гидролинией). Каналы имеют окна 5, которыми они могут соединяться с цилиндрами 6. Статор 7 по отношению к ротору располагается с эксцентриситетом.

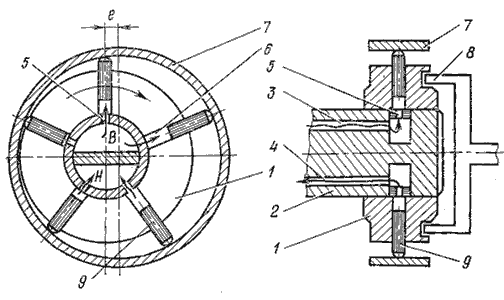

Рисунок 4.4 - Схема радиально-поршневого насоса однократного действия.

Ротор вращается от приводного вала через муфту 8. При вращении ротора в направлении, указанном на рисунке 4.4. стрелкой, поршни 9 вначале выдвигаются из цилиндров (происходит всасывание), а затем вдвигаются (нагнетание). Соответственно рабочая жидкость вначале заполняет цилиндры, а затем поршнями вытесняется оттуда в канал 4 и далее в напорную линию гидросистемы. Поршни выдвигаются и прижимаются к статору центробежной силой или принудительно (пружиной, давлением рабочей жидкости или иным путем).

Подача радиально-поршневого насоса:

 (4.8)

где d - диаметр цилиндра; е - эксцентриситет; z - число поршней.

В серийных конструкциях радиально-поршневых насосов число поршней принимается нечетным (чаще всего z = 7 или z = 9). Число рядов цилиндров для увеличения подачи может быть увеличено от 2 до 6. Подача радиально-поршневого насоса с кратностью действия i и числом рядов m подсчитывается по формуле:

 (4.9)

где h - ход поршней.

В станкостроении применяют регулируемые радиально-поршневые насосы однократного действия типа НП, которые выпускают с максимальной подачей до 400 л/мин и давлением до 200 МПа.

Для радиально-поршневых машин работающих в режиме гидромотора крутящий момент можно определить по формуле

 (4.10)

где m - число рядов цилиндров;

i - кратность хода поршней;

h - величина хода поршней.

Литература

1 Андреев А.Ф., Барташевич Л.В., Боглан Н.В. и др. Гидропневмоавтоматика и гидропривод мобильных машин. Объемные гидро- и пневмомашины и передачи. - Минск: Высшая школа, 1987. 310 с.

Анурьев В.И. Справочник конструктора-машиностроителя. В 3-х Т. - 5-е изд., перераб. и доп. Том 3 - М.: Машиностроение, 1980 г. - 559 с.

Башта Т.М. Гидропривод и гидропневмоавтоматика. - М.: Машиностроение, 1972. - 320 с.

Башта Т.М., Руднев С.С., Некрасов Б.Б. и др. Гидравлика, гидромашины и гидроприводы: Учебник. 2-е изд., перераб. - М.: Машиностроение, 1982. - 423 с.

Богданович Л.Б. Гидравлические механизмы поступательного движения: Схемы и конструкции. - М., Киев: МАШГИЗ, 1958. - 181 с.
