Материал: Наблюдение за передачей данных в сети организации с помощью средств оценки безошибочности передачи данных

Помимо 802.11b существуют еще беспроводной стандарт 802.11a, использующий частоту 5 ГГц и обеспечивающий максимальную скорость 54 Мбит/с, а также 802.11g, работающий на частоте 2,4 ГГц и тоже обеспечивающий 54 Мбит/с. Однако, из-за меньшей дальности, значительно большей вычислительной сложности алгоритмов и высокого энергопотребления эти технологии пока не получили большого распространения. Кроме того, в данное время ведется разработка стандарта 802.11n, который в обозримом будущем сможет обеспечить скорости до 320 Мбит/c.

Подобно традиционным проводным технологиям, Wi-Fi обеспечивает доступ к серверам, хранящим базы данных или программные приложения, позволяет выйти в Интернет, распечатывать файлы и т.д. Но при этом компьютер, с которого считывается информация, не нужно подключать к компьютерной розетке. Достаточно разместить его в радиусе 300 м от так называемой точки доступа (access point) - Wi-Fi-устройства, выполняющего примерно те же функции, что обычная офисная АТС. В этом случае информация будет передаваться посредством радиоволн в частотном диапазоне 2,4-2,483 ГГц.

Таким образом, Wi-Fi-технология позволяет решить три важных задачи:

·        упростить общение с мобильным компьютером;

·        обеспечить комфортные условия для работы деловым партнерам, пришедшим в офис со своим ноутбуком,

·        создать локальную сеть в помещениях, где прокладка кабеля невозможна или чрезмерно дорога.

Кроме этого, само существование сети Wi-Fi - важный штрих к портрету фирмы. Он так же работает на ее корпоративный имидж, как кожаные кресла в переговорной и красиво изданные информационные буклеты.

Беспроводная технология может стать как основой IT-системы компании, так и дополнением к уже существующей кабельной сети.

Ядром беспроводной сети Wi-Fi является так называемая точка доступа (Access Point), которая подключается к какой-либо наземной сетевой инфраструктуре (например, офисной Ethernet-сети) и обеспечивает передачу радиосигнала. Обычно точка доступа состоит из приёмника, передатчика, интерфейса для подключения к проводной сети и программного обеспечения для обработки данных. После подключения вокруг точки доступа образуется территория радиусом 50-100 метров (её называют хот-спотом или зоной Wi-Fi), на которой можно пользоваться беспроводной сетью.

Для того чтобы подключиться к точке доступа и ощутить все достоинства беспроводной сети, обладателю ноутбука или другого мобильного устройства, оснащенного Wi-Fi адаптером, необходимо просто попасть в радиус её действия. Все действия по определению устройств и настройке сети большинством ОС производятся автоматически. Если пользователь попадает одновременно в несколько Wi-Fi зон, то происходит подключение к точке доступа, обеспечивающей самый мощный сигнал. Время от времени производится проверка наличия других точек доступа, и в случае, если сигнал от новой точки сильнее, устройство переподключается к ней, настраиваясь абсолютно прозрачно и незаметно для владельца

Одним из главных достоинств любой Wi-Fi сети является возможность доступа в Интернет для всех её пользователей, которая обеспечивается либо прямым подключением точки доступа к интернет-каналу, либо подключением к ней любого сервера, соединенного с Интернет В обоих случаях мобильному пользователю не нужно ничего самостоятельно настраивать - достаточно запустить браузер и набрать адрес какого-либо интернет-сайта.

Также несколько устройств с поддержкой Wi-Fi могут соединяться друг с другом напрямую (связь устройство - устройство), то есть без использования специальной точки доступа, образуя некое подобие локальной сети, в которой можно обмениваться файлами, но в этом случае ограничивается число видимых станций.

В случае с устройствами без встроенной поддержки Wi-Fi (например, с обычными домашними или офисными компьютерами) нужно будет приобрести специальную карту, поддерживающую этот стандарт. Сейчас ее средняя стоимость составляет около 30-50 долларов, а подключаться к компьютеру она может через стандартные интерфейсы (PCI, USB, PCMCIA и т.п.).

1.1.2 Проводные системы передачи данных

Оптико-волоконные и волоконно-коаксиальные системы изначально создавались для кабельного телевидения и передачи видеосигнала. Благодаря тому, что эти системы по определению являются широкополосными, разрабатывалась именно такая технология, которая позволила бы использовать данное преимущество для высокоскоростной передачи данных, в основном для организации доступа в Интернет частных пользователей.

На рисунке 5 показана система, позволяющая организовать высокоскоростную передачу данных в обоих направлениях. Такая двунаправленная система кабельного телевидения позволяет передавать нисходящий поток передачи данных в полосе частот от 50 МГц до 750 МГц, которая поделена на каналы 6 МГц. Полоса частот, выделенная для восходящего потока данных, делится между всеми пользователями, к которым проложен коаксиальный кабель. Обычно это частотный диапазон от 5 МГц до 40 МГц.

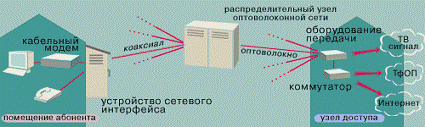

Рисунок 5 - Оптико-волоконная система передачи данных

Один видеоканал, имеющий номинальную полосу частот 6 МГц, может использоваться для передачи данных из сети Интернет со скоростью до 30 Мбит/с. Общая скорость восходящего потока данных до 10 Мбит/с, но практикуемый метод коллективного использования в реальности для каждого отдельного пользователя дает гораздо меньшее значение.

Использование витой пары и абонентских телефонных проводов для передачи данных

Витая пара (англ. twisted pair) - вид кабеля связи, представляет собой одну или несколько пар изолированных проводников, скрученных между собой (с небольшим числом витков на единицу длины), покрытых пластиковой оболочкой. Свивание проводников производится с целью повышения связи проводников одной пары (электромагнитная помеха одинаково влияет на оба провода пары) и последующего уменьшения электромагнитных помех от внешних источников, а также взаимных наводок при передаче дифференциальных сигналов. Для снижения связи отдельных пар кабеля (периодического сближения проводников различных пар) в кабелях UTP категории 5 и выше провода пары свиваются с различным шагом. Витая пара - один из компонентов современных структурированных кабельных систем. Используется в телекоммуникациях и в компьютерных сетях в качестве сетевого носителя во многих технологиях, таких как Ethernet, Arcnet и Token ring. В настоящее время, благодаря своей дешевизне и легкости в монтаже, является самым распространенным решением для построения локальных сетей. Телефонные провода является главным носителем, который в настоящее время используется для подключения всех абонентов (независимо от их юридического статуса) к оборудованию телефонной сети. Одно только это должно вызывать здоровый энтузиазм у разработчиков систем высокоскоростной передачи данных по данному носителю. Каждый абонент телефонной сети имеет отдельную физическую пару проводов в кабеле, идущем от телефонной станции, которая соединяет его телефонный аппарат с коммутационным оборудованием, установленным на телефонной станции. Каждая пара в кабеле является витой (т.е. провода пары свиты друг с другом), что позволяет снизить нежелательные помехи. При осуществлении обычной телефонной связи каждая пара кабеля на абонентском участке кабельной сети поддерживает один голосовой канал. Также витые пары проводов используются для соединения персональных компьютеров в ЛВС (локальных сетях). Существует три основных решения при организации доступа в сеть Интернет по витой паре. Речь идет об аналоговых модемах, предназначенном специально для передачи по телефонным каналам, о ISDN и о технологиях, объединенных под общим названием xDSL. Аналоговые модемы хорошо известны и понятны большинству пользователей современных домашних компьютеров (рисунок 6). Принцип их работы основан на использовании диапазона голосовых частот витой пары для передачи данных. Для этого используются технологии передачи, известные как "частотная манипуляция" и "квадратурная амплитудная модуляция". Аналоговый модем позволяет достигать скорости передачи данных до 56 Кбит/с.

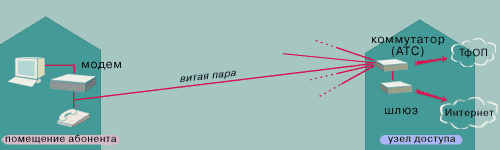

Рисунок 6 - Использование витой пары для доступа в сеть Интернет

Невысокая цена и совместимость практически с любой телефонной линией сделали аналоговые модемы основным выбором индивидуальных пользователей. К сожалению, скорость передачи аналогового модема в значительной мере зависит от качества телефонной линии и установленного соединения. Именно поэтому получить максимальную скорость передачи данных практически невозможно (обычно модем с заявленной скоростью в 33,6 Кбит/с позволяет работать со скоростью 28,8 Кбит/с, в лучшем случае 31,2 Кбит/с). Непрофессиональные пользователи сети Интернет могут использовать и аналоговые модемы, но рано или поздно любой из них сталкивается с проблемами, связанными с низким качеством соединения и перегрузками телефонной сети общего пользования. Эта сеть, в своем существующем на данный момент виде, совершенно не предназначена для того, чтобы передавать трафик сети Интернет. Более высокоскоростной альтернативой аналоговым модемам служит ISDN (рисунок 7). ISDN (не совсем по-русски называемая цифровой сетью связи с интеграцией служб) представляет собой цифровую технологию, позволяющую передавать данные со скоростью 144 Кбит/с. Для этого используется схема кодирования 2В1Q. Скорость передачи данных 144 Кбит/с складывается из двух каналов В по 64 Кбит/с каждый, используемых для передачи голоса и данных, и одного служебного канала D 16 Кбит/с для передачи управляющих сигналов. Каналы В могут использоваться как два отдельных голосовых канала, два канала передачи данных со скоростью 64 Кбит/с, как два отдельных канала передачи голоса и данных, а также совместно для передачи данных со скоростью 128 Кбит/с.

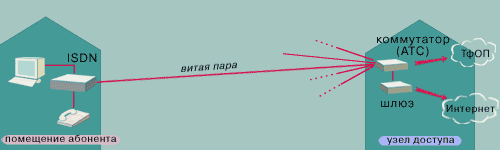

Рисунок 7 - Использование технологии ISDN

Технологии xDSL позволяют значительно увеличить скорость передачи данных по медным парам телефонных проводов, при этом не требуя глобальной модернизации абонентской кабельной сети. Именно возможность преобразования существующих телефонных линий, при условии проведения определенного объема подготовительных технических мероприятий, в высокоскоростные каналы передачи данных и является основным преимуществом технологий xDSL. Данные технологии позволяют значительно расширить полосу пропускания медных абонентских телефонных линий. Любой абонент, пользующийся обычной телефонной связью, является потенциальным кандидатом на то, чтобы с помощью одной из технологий xDSL значительно увеличить скорость своего соединения с сетью Интернет. При этом предусмотрено и сохранение нормальной работы обычной телефонной связи, вне зависимости от "общения" пользователей с сетью Интернет (рисунок 8).

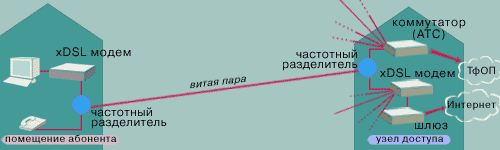

Рисунок 8 - Использование технологии xDSL

Многообразие технологий xDSL позволяет пользователю (с учетом определенных ограничений, связанных с длиной и качеством абонентской линии) выбрать подходящую именно ему скорость передачи данных - от 32 Кбит/с до более чем 50 Мбит/с.

Современные технологии xDSL дают возможность организовать высокоскоростной доступ в сеть Интернет для каждого индивидуального пользователя или каждого небольшого предприятия, превращая обычные телефонные кабели в высокоскоростные цифровые каналы. xDSL включает в себя целый набор различных технологий, позволяющих организовать цифровую абонентскую линию, которые различаются по расстоянию, на которое передается сигнал, скорости передачи данных, а также по разнице в скоростях передачи "нисходящего" (от сети к пользователю) и "восходящего" (от пользователя в сеть) потока данных.

Выводы к I главе

В первой главе рассматриваются теоретические аспекты передачи данных в сети.

Система передачи данных состоит из нескольких компонентов, определяемых в зависимости от решаемых задач:

коммутаторы,

маршрутизаторы,

межсетевые экраны и мосты,

мультиплексоры,

различные конвертеры физической среды и интерфейсов передачи данных,

точки беспроводного доступа,

клиентское оборудование,

программное обеспечение управления оборудованием.

Крупнейшей сетью передачи данных является сеть Интернет. Сети передачи данных могут быть проводными, что означает соединение компьютеров с помощью кабелей, или беспроводными, в которых подключения выполняются посредством радиоволн, по воздуху.

В настоящее время бурное развитие технологий беспроводных сетей открывает новые возможности. Преимущества беспроводных решений:

·        низкая стоимость развертывания;

·        мобильность, возможность демонтировать оборудование при переезде;

·        безопасность, возможность шифрования трафика;

·        надежная и качественная телефонная связь;

·        независимость от кабельной инфраструктуры;

·        простота подключения и использования.

2. Анализ методов обеспечения безошибочности передачи данных в сетях

2.1 Методы обеспечения безошибочности передачи данных

Для повышения достоверности и качества работы систем связи применяются групповые методы защиты от ошибок, избыточное кодирование и системы с обратной связью. На практике часто используют комбинированное сочетание этих способов.

2.1.1 Метод Вердана

К групповым методам защиты от ошибок можно отнести давно уже используемый в телеграфии способ, известный как принцип Вердана: вся информация (или отдельные кодовые комбинации) передается несколько раз, обычно не четное число раз (минимум три раза). Принимаемая информация запоминается специальным устройством и сравнивается. Суждение о правильности передачи выносится по совпадению большинства из принятой информации методами "два из трех", "три из пяти" и так далее. Например, кодовая комбинация 01101 при трехразовой передаче была частично искажена помехами, поэтому приемник принял следующие комбинации: 10101, 01110, 01001. В результате проверки каждой позиции отдельно правильной считается комбинация 01101.

2.1.2 Метод передачи информации блоками

Другой метод, также не требующий перекодирования информации, предполагает передачу информации блоками, состоящими из нескольких кодовых комбинаций. В конце каждого блока посылается информация, содержащая количественные характеристики переданного блока, например число единиц или нулей в блоке. На приемном конце эти характеристики вновь подсчитываются, сравниваются с переданными по каналу связи, и если они совпадают, то блок считается принятым правильно. При несовпадении количественных характеристик на передающую сторону посылается сигнал ошибки.

2.1.3 Помехоустойчивое кодирование

Среди методов защиты от ошибок наибольшее распространение получило помехоустойчивое кодирование, позволяющее получить более высокие качественные показатели работы систем связи. Его основное назначение - принятие всех возможных мер для того, чтобы вероятность искажений информации была достаточно малой, несмотря на присутствие помех или сбоев в работе сети.

Помехоустойчивое кодирование предполагает разработку корректирующих (помехоустойчивых) кодов, обнаруживающих и исправляющих определенного рода ошибки, а также построение и реализацию кодирующих и декодирующих устройств.

Специалистами доказано, что при использовании помехоустойчивого кодирования вероятность неверной передачи во много раз снижается. Так, например, с помощью кода M из N, используемого фирмой IBM в вычислительных сетях, можно обнаружить в блоке, насчитывающем около тридцати двух тысяч символов, все ошибки, кратные трем или меньше, или пачки ошибок длиной до шестнадцати символов.

При передаче информации в зависимости от системы счисления коды могут быть двухпозиционными и многопозиционными. По степени помехозащищенности двухпозиционные коды делятся на обыкновенные и помехоустойчивые.

Двухпозиционные обыкновенные коды используют для передачи данных все возможные элементы кодовых комбинаций и бывают равномерными, когда длина всех кодовых комбинаций одинакова, например пятиэлементный телеграфный код, и неравномерными, когда кодовые комбинации состоят из разного числа элементов, например, код Морзе. В этом коде точке соответствует одна единица, тире - три единицы. Для отделения точек и тире друг от друга записывается ноль, а для завершения комбинации - три нуля. Так, буква А, состоящая из точки и тире, представляется как 10111000, а буква Б (тире и три точки) - как 111010101000.

В помехоустойчивых кодах, кроме информационных элементов, всегда содержится один или несколько дополнительных элементов, являющихся проверочными и служащих для достижения более высокого качества передачи данных. Наличие в кодах избыточной информации позволяет обнаруживать и исправлять (или только обнаруживать) ошибки.

Основными среди многочисленных характеристик корректирующих кодов являются значность, корректирующая способность, избыточность и оптимальность кода, коэффициент обнаружения и исправления ошибки, простота технической реализации метода и другие. Так, значность кода, или длина кодовой комбинации, включает как информационные элементы m, так и проверочные (контрольные) k. Как правило, значность кода n равна m+k.
