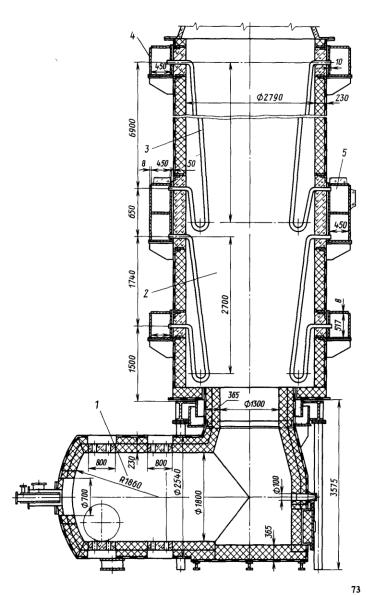

нагрев воздушного дутья до 400-700 °С. Схема трубчатого, радиационного рекуператора приведена на рис. 7.

Оборудование для подачи воздуха в вагранку. Воздух подается к фурмам вагранки с помощью воздуходувных машин, которые в зависимости от создаваемого ими давления подразделяются на:

а) вентиляторы (повышают давление до 147 гПа, т.е. до

1500 мм вод,ст.);

б) нагнетатели (наиболее применяемые центробежные воздуходувные машины), повышающие давление выше

147 гПа.

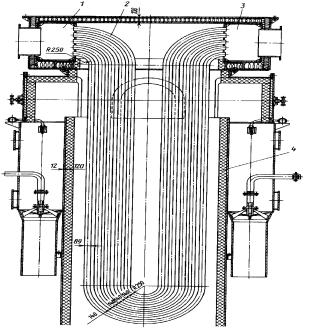

Рис. 6. Встроенный рекуператор:

1 – короб холодного воздуха; 2 – трубчатый теплообменник; 3 – короб подогретого дутья; 4 – труба вагранки.

9

Характеристика воздуходувных машин для вагранок дана в табл. 3.

10

Оборудование для набора, взвешивания и загрузки шихты. Процесс набора, дозирования и загрузки шихты в вагранку состоит из трех технологических операций: подачи шихтовых материалов к массоизмерительному устройству, взвешивания, подачи взвешенной шихты в вагранку.

Механизация подачи шихты к массоизмерительным приборам осуществляется или с помощью расходных бункеров с питателями, или с помощью электромагнита.

Дозирование производится путем предварительного набора на шайбу некоторого заведомо большего количества шихты и последующего сброса лишних кусков обратно в закрома по показаниям крановых весов или путем постепенного сброса шихты в бункеры до получения заданной массы. Для подачи в устройства немагнитных компонентов применяются ленточные, пластинчатые и вибрационные питатели. Массоизмерительные устройства, достаточно надежно работающие в установках дозирования шихтовых материалов, приведены в табл.4.

Наиболее распространенными механизмами для загрузки шихты в вагранку являются наклонные бадьевые подъемники или шарнирные краны.

Вспомогательные механизмы для грануляции шлака и уборки отходов после выбивки вагранки. Принцип работы системы грануляции шлака - резкое охлаждение струи горячего шлака, стекающего по шлаковому желобу, потоком воды; шлак поступает в отстойники, вода после осветления и охлаждения вновь подается к шлаковому желобу.

Уборка отходов (после выбивки вагранки) производится в короба, установленные на тележках, приводимых в движение лебедками. Разгрузка коробов - с помощью грузоподъемных устройств. В последние годы разработаны установки бездымососных вагранок закрытого типа, в которых перемещение и мокрая очистка газов производятся с помощью водяного эжектора или повышенного давления под колошником.

Конструкция и нормальный ряд вагранок этого типа приведены на рис. 2 и в табл. 5.
