ВАГРАНКА: УСТРОЙСТВО, РАБОТА, ТЕХНОЛОГИЧЕСКИЙ ПРОЦЕСС ВАГРАНОЧНОЙ ПЛАВКИ
1. ЦЕЛЬ РАБОТЫ
Изучить конструкцию вагранки, назначение и устройства основных узлов, основного и вспомогательного оборудования ваграночного комплекса; работу вагранки, металлургические основы и технологический процесс ваграночной плавки; тех- нико-экономические показатели ваграночной плавки, применяемые меры интенсификации процесса, их эффективность.
2. ОБЩИЕ СВЕДЕНИЯ 2.1. Устройство вагранки
Вагранка - шахтная печь непрерывного действия, работающая по принципу противотока, т.е. по принципу встречного движения шихтовых материалов (сверху вниз) и газовых продуктов горения топлива (снизу вверх).
Основными узлами вагранки (рис. 1) являются: опорная часть с откидным днищем 5;
шахта 1, оканчивающаяся трубой 18 с искрогасителем 20; фурменная коробка (фурменный пояс) 8; механизм для загрузки шихты.
Прочими элементами и узлами основного и вспомогательного оборудования ваграночного комплекса являются:
копильники для жидкого чугуна; система очистки ваграночных газов от пыли;
устройство для дожигания ваграночных газов и подогрева дутья
оборудование для подачи воздуха в вагранку; оборудование для набора, взвешивания и загрузки шихты; вспомогательные механизмы для грануляции шлака.
Металлическая
колоша
Рис. 1. Схема вагранки:
I – кожух; 2 - футеровка огнеупорная; 3 - плита подовая; 4 - колонна; 5 - днище откидное; 6 - окно загрузочное; 7 - фурма; 8 - коробка распределительная; 9 - трубопровод; 10 - смотровое отверстие; 11рабочее окно; 12 - летка чугунная; 13, 15 – желобы; 14 - летка шлаковая; 16 - подпорка; 17 - лещадь; 18труба; 19 - шихтовая площадка; 20 - камера искрогасительная; 21вентилятор; 22 – рукав
Опорная часть (рис. 2) воспринимает статическую нагрузку от всей вагранки и динамическую от загружаемой шихты. Она состоит из фундаментной плиты, четырех колонн, опорной рамы, подовой плиты, днища, механизма открывания и закрывания днища.
2

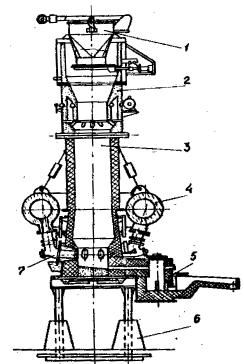

Рис. 2. Конструкция вагранки института «Гипростанок»:
1 - узел герметизации загрузки шихты; 2 - узел отбора ваграночных газов; 3- водоохлаждаемая шахта вагранки; 4 - фурменная коробка; 5 - сифонный шлакоотделитель; 6 - опорная часть; 7- фурменный прибор с водоохлаждаемой медной фурмой.
Высота опорной, части (1.5-4 м) должна быть достаточной для размещения перед вагранкой миксеров или ковшей для приема жидкого металла, а также для механизации уборки из-под вагранки отходов после плавки, Днище вагранки состоит из двух крышек (полуднищ, которые с помощью цапф подвешиваются на оси, проходящей через подшипники, прикрепленные к подовой плите).
Шахта вагранки - основная часть вагранки, образующая рабочее пространство печи, в котором происходят основные процессы горения топлива и плавки. Шахта имеет цилиндрический, конический или сложный («доменный») профиль. Ко-
3
