Далее глубину зоны возможного химического заражения Г сравнивают с предельно возможным значением глубины переноса воздушных масс под дей­ствием приземного ветра Г_n, которое определяют из выражения

Г_n = N*V, (10)

где N - время, прошедшее с начала аварии (катастрофы), ч;

V - скорость переноса переднего фронта заражённого воздуха при задан­ных скорости приземного ветра и степени вертикальной устойчивости воздуха, км/ч.

В приложении 5 приведены данные о величине V в зависимости от ско­рости приземного ветра u и степени вертикальной устойчивости воздуха.

За окончательную глубину зоны возможного химического заражения принимают меньшее значение из двух сравниваемых величин (Г и Г_n).

2.2.2 Расчет глубины зоны возможного химического заражения при одновременном разливе или выбросе нескольких типов вредных ве­ществ

При разрушении химически опасного хозяйственного объекта или аварии на транспорте часто происходит одновременный разлив или выброс нескольких типов вредных веществ. В этом случае при прогнозировании глубины зоны возможного химического заражения исходные данные для расчета берут для самого неблагоприятного варианта развития чрезвычайной ситуации. Считают, что разлито или выброшено количество вредных веществ, равное их суммар­ным запасам на хозяйственном объекте или их общему количеству, перевози­мому на транспорте. При этом возникли метеорологические условия: степень вертикальной устойчивости воздуха - инверсия и скорость приземного ветра

u = 1м/с, а разлив вредных веществ - свободный. Глубину зоны возможного хи­мического заражения определяют с использованием справочных данных, при­веденных в приложении 2. Для того, чтобы воспользоваться этими справочными ми данными, рассчитывают суммарное эквивалентное значение количества вредных веществ в облаке зараженного воздуха Q_э. При этом считают, что зона химического заражения возникает при распространении только вторичного об­лака.

Величину Q_э в тоннах рассчитывают по формуле

Q_э = 20 *К₄ * К₅ * (11)

где К₄ - коэффициент, учитывающий скорость ветра ( см. приложение 4);

К₅ - коэффициент, учитывающий степень вертикальной устойчивости воз­духа;

К_2i - коэффициент, зависящий от физико-химических свойств i-ro вредного вещества;

K_3i - коэффициент, равный отношению пороговой токсодозы хлора к поро­говой токсодозе i-ro вредного вещества;

К_6i - коэффициент, зависящий от времени, прошедшего после разрушения объекта;

К_7i - поправка на температуру для i-ro вещества;

Q_i - запасы i-ro вещества на объекте, т;

d_i - плотность i-ro вещества, т/м'.

Величину коэффициентов, приведенных в формуле (11), определяют в соответствии с методикой, изложенной в подпункте 2.2.1.

Полученное по приложению 2 значение глубины зоны заражения Г в за­висимости от рассчитанной величины и скорости ветра сравнивают с предельно возможным значением глубины переноса воздушных масс Г_n (см. формулу 10). За окончательную расчетную глубину зоны заражения принимают меньшее из двух сравниваемых между собой значений.

2.2.3 Определение угловых размеров и изображение зоны возможного химического заражения на топографических картах или схемах

Зону возможного химического заражения на картах или схемах изобра­жают в соответствующем масштабе в виде окружности, полуокружности или сектора с центральным углом и радиусом, равным глубине зоны возможного химического заражения Г (см. рисунок). Центр окружности, полуокружности или сектора совпадает с местом расположения источника химического зараже­ния (разрушенная емкость, аппарат, хранилище). При скорости приземного вет­ра u > 0,5м/с на картах или схемах изображают ось следа облака паров вредного вещества, ориентированную по направлению приземного ветра.

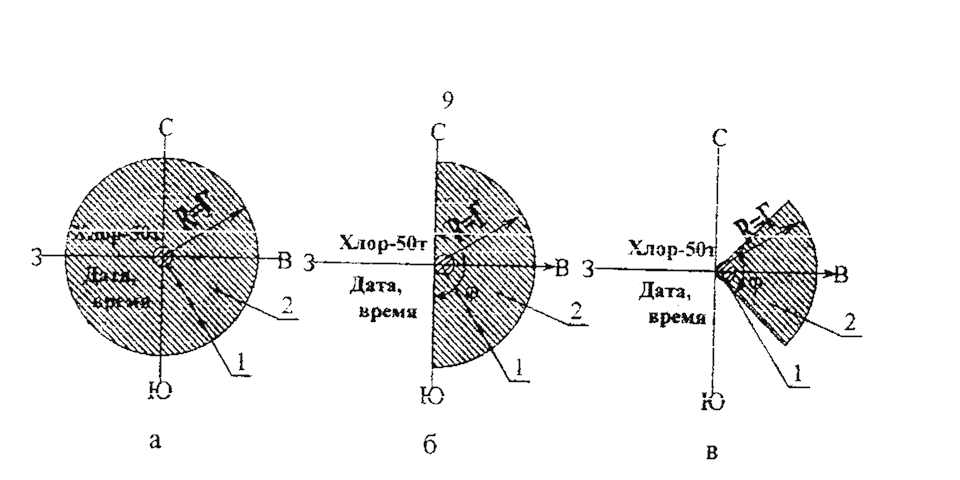

Рисунок 1. Вид зон возможного химического заражения в зависимости от величины центрального угла, скорости и направления ветра в приземном слое воздуха:

а - вид зоны заражения при скорости ветра u <0,5 м/с и цен­тральном угле = 360°;

б - вид зоны заражения при u = 0,6 1,0 м/с, = 180° и на­правлении ветра - 270°;

в - вид зоны заражения при u = 1,1 2,0 м/с, = 90" и направ­лении ветра - 270°

Обозначения:

1 - место разлива хлора;

2 - территория, над которой распространились пары хлора в пороговой, поражающей и смертельной токсодозах;

R — радиус окружности, полуокружности или сектора;

Г - глубина зоны возможного химического заражения;

- направление ветра в приземном слое воздуха;

С, Ю, 3, В - соответственно север, юг, запад, восток.

В метеорологических данных гидрометеослужбы содержатся сведения о направлении приземного ветра в градусах плоского угла. Для того, чтобы на­нести на карту (схему) направление ветра, поступают следующим образом.

От места разлива вредного вещества как центра окружности указывают направ­ление на север и от этого вектора по часовой стрелке откладывают с помощью транспортира плоский угол, равный указанному направлению ветра в призем­ном слое воздуха. Отметка в месте пересечения окружности с отложенным уг­лом указывает, "откуда дует ветер" через место разлива. Если направление вет­ра - 0° (360°), то ось следа паров вредного вещества направляют на юг. Если направление ветра - 90°, то облако паров вредного вещества движется на запад. При направлении ветра - 180° облако паров движется на север, а при направле­нии ветра - 270° облако паров движется на восток.

Величину центрального угла зоны возможного химического заражения определяют в зависимости от скорости приземного ветра (см. табл. 2.1).

Таблица 2.1 Величина центрального угла зоны возможного химического заражения в зависимости от скорости приземного ветра

Варианты исходных данных к заданию 1

2.2.4 Определение времени подхода облака зараженного воздуха к за­данному рубежу и продолжительности поражающего действия паров вредного вещества в зоне химического заражения

Для обеспечения своевременной и надежной защиты людей, находящихся в зоне химического заражения, необходимо получить данные о времени подхо­да облака зараженного воздуха к зданиям, сооружениям и рабочим местам, рас­положенным на территории хозяйственных объектов, а также к жилым масси­вам.

По карте или схеме определяют расстояния от места разлива вредного вещества до всех интересующих рубежей, расположенных в зоне возможного химического заражения, и рассчитывают время подхода зараженного воздуха к каждому из них по формуле

t_х = (12)

где Х - расстояние от источника заражения до заданного рубежа, км;

- V - скорость переноса переднего фронта облака зараженного воздуха, км/ч.

Величину скорости перекоса переднего фронта облака зараженного воз-духа V определяют по справочным данным (см. приложение 5) в зависимости от скорости приземного ветра на месте разлива вредного вещества.

Зная время подхода зараженного воздуха к месту работы или проживания людей, руководящие органы РСЧС обеспечивают оповещение рабочих, служа­щих и населения об опасности химического заражения.

Важно также знать продолжительность сохранения опасности в зоне хи­мического заражения. Для этого определяют продолжительность поражающего действия паров вредного вещества t, которая принимается равной времени ис­парения вредного вещества с площади разлива Т. При этом считают, что зона химического заражения существует до тех пор, пока не испарится все разлитое вредное вещество.

Порядок расчета времени испарения вредного вещества Т приведен выше в подпункте 2.2.1.

2.2.5 Прогнозирование возможных потерь людей в зоне химического заражения

Для того, чтобы оценить объём спасательных и других неотложных работ в зоне химического заражения, необходимо определить возможные потери лю­дей и их структуру. Потери рабочих и служащих, а также населения, прожи­вающего вблизи химически опасных объектов, в случае воздействия на них па­ров вредных веществ зависят от токсичности вредных веществ, образующих зону заражения, численности людей, оказавшихся в ней и возможности исполь­зования людьми укрытий и средств защиты органов дыхания.

Прогнозирование возможных потерь людей осуществляют с помощью справочных данных (см. приложение 6), зная количество людей, оказавшихся в зоне заражения, условия, в которых они находятся, и обеспеченность людей противогазами. Количество рабочих и служащих, оказавшихся в зоне химиче­ского заражения, подсчитывается по их штатной численности в зданиях, в це­хах, рабочих помещениях и на площадках, а количество населения - по числу лиц, прописанных в жилых домах, кварталах или населённых пунктах. Получив данные о проценте возможных потерь людей, определяют их общую числен­ность и структуру согласно примечанию приложения 6.Общие потери людей и их структуру определяют в целых числах.

Таблица 3.1
