Висновок

Не дивлячись на різне призначення механічного устаткування, загалом воно складається з трьох основних механізмів - рухового, передавального і виконавчого. Крім того, в кожний механічний агрегат входять прилади управління, захисту і блокування. З рухових механізмів в механічному устаткуванні використовуються, як правило, електродвигуни (дод. А) змінного однофазного або трифазного струму.

Теплове устаткування різного призначення і будови складається з наступних основних частин: робочої камери, робочого органу, нагрівального пристрою, корпусу з підставкою, теплової ізоляції, облицювання, арматури, контрольно-вимірювальних приладів і приладів автоматичного регулювання. До робочих органів устаткування відносяться конфорки, трубчасті електронагрівачі, газові пальники, топкові простори. Арматура призначена для пуску, зупинки і правильної експлуатації устаткування, а також для регулювання його роботи.

Дуже велику увагу потрібно приділяти вибору устаткування: чим вищий клас устаткування, тим вища якість продукції, що виробляється. Тому не останню роль тут відіграють виробники такого обладнання. Нині, у час новітніх технологій, конкурентоспроможних виробників на вітчизняному ринку не так багато, серед них: Італійська фірма “Macap”, «HoReCa», «Новий дизайн», ТМ «Термоінжиніринг», ПП «ЯрТа».

механічний тепловий устаткування

Список використаної літератури та джерел

1. Богушева В.И. Механические механизмы. - Ростов-на-Дону: Феникс, 2009.

. Евсевский Ф. Физика вокруг нас. - М.: Авангард, 1997.

. Захарченко М.Н., Кучер Л.С. Обслуживание оборудования на предприятиях. - М.: Экономика, 2006.

. Келлинг А., Фогель Г. Руководство для инженеров / Пер. с нем. А. В. Любарского. - М.: Экономика, 2012.

. Корщунов Н.В. Обслуживание механизмов. - М.: Высшая школа, 2012.

. Надежин Н.А. и др. Культура сервесного обслуживания. - М.: Экономика, 2004.

. Пилекина Д.П., Гольдберг Е.М. Пособие для механика. - М.: Экономика, 2013.

. Пособие для работников современного производства: Сокр. Пер. с нем. / Э. Гундлак, Ф. Мюллер, Г.-Д. Ремус и др; Под ред. Ф. Мюллера. - М.: Экономика, 2011.

. Ридель X. Техники обслуживания. - Ростов н/Д: Феникс, 2012.

. Уильям Л. Карл. Организация обслуживания на предприятиях массового пользывания: Пер. С англ. - М.: Экономика, 2009.

. Уокер Дж.Р. Введение в механику / Пер. с англ.. - М.: ЮНИТИ, 2009.

. Эгертон-Томас Кристофер. Современный бизнес. Как открыть и успішно управлять бизнесом / Пер. с англ. - М.: Рос Консульт, 2009.

Додатки

Додатки А

Асинхронний електродвигун (загальний вигляд)

Асинхронний електродвигун з короткозамкнутим ротором (у розібраному вигляді): 1 - обмотка статора; 2, 5 - щити підшипникові; 3 - статор; 4, 6 - отвори для входу і виходу повітря, яке охолоджує двигун; 7,9 - вентилятори; 8 - ротор; 10 - вал ротора.

- циліндрична прямозуба; 2 - циліндрична косозуба; 3-шевронне колесо; 4 - конічна прямозуба; 5 - конічна косозуба; 6 - циліндрична прямозуба з внутрішнім зачепленням

Додаток Б

Черв'ячна передача: 1 - черв'як; 2 - черв'ячне колесо

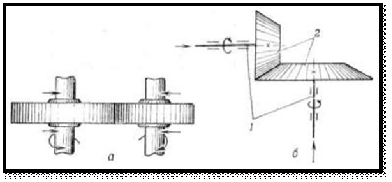

Фрикційна передача: а - циліндрична; б - конічна: 1 - вали; 2 - катки

Ланцюгова передача Пасова передача: 1 - клинопасова, 2- плоско пасова

Планетарна передача:1 - колесо привідне центральне; 2 - колесо ведене; 3 - водило

Додаток В

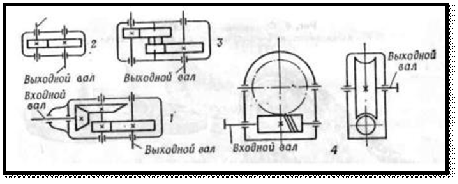

Схеми деяких видів редукторів: 1 - конічно-циліндричного двоступінчатого; 2 -одноступінчатого циліндричного; 3 - двоступінчатого циліндричного; 4 - черв'ячного одноступінчатого.

Будова електромагнітного реле: а - схема реле : 1 - пружина якоря; 2 - якір електромагніту; 3 - контакти реле рухливі; 4 - контакти реле нерухомі; 5 - магнито-провід (сердечник); 6 - котушка багатовиткова; 6 - умовне позначення нормально закритих і нормально відкритих контактів в електросхемах.

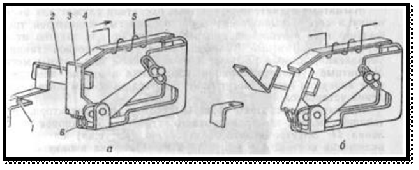

Схема будови теплового реле: а - робоче положення реле : 1 - контакти допоміжного ланцюга; 2 - тяга; 3 - важіль; 4 - пластинка біметалічна; 5 - елемент нагрівальний; 6 - пружина; б - реле відключене.

Додаток Г

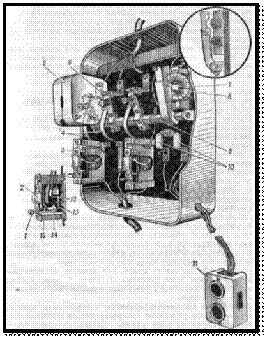

Будова магнітного пускача: 1 - кнопка "Повернення"; 2 - елемент нагрівальний; 3 - реле теплове; 4 - шини мідні гнучкі; 5 - іскрогасник; 6 - контакти трьохполюсного контактора; 7 - електромагніт; 8 - якір електромагніту; 9 - валик; 10 - контакти блокувальні; 11 - пристрій кнопковий; 12 - контакти теплового реле; 13 - тяга; 14 - важіль; 16 - пластинка біметалічна.

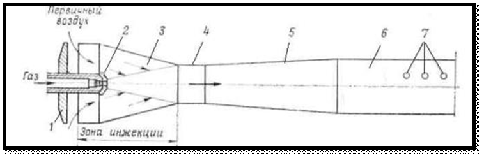

Схема інжекційного газового пальника: / - регулятор первинного повітря; 2 - сопло; 3- конфузор; 4 - циліндрова частина трубки змішувача; 5 - дифузор; 6 - насадка; 7 - отвори для виходу газоповітряній суміші.

Додаток Д

Газові інжекційні пальники: а - пальник відкритий конфорковий; б - пальник факельний; в - пальник з трубчастою насадкою; г - пальник з щілинною насадкою; д - пальник з кільцевою насадкою; 1 - регулятор повітря; 2 - сопло; 3 - трубка змішувач; 4 - насадка.

Електронагрівачі: а -відкритий електронагрівальний елемент: 1 - плита чавунна; 2 - ізолятор керамічний; 3 - спіраль ніхромова; б - конфорка для плит: 1 - теплоізоляція (фольга); 2-спіраль; 3 - кожух; 4- плита чавунна; 5 - чаша керамічна; 6 - колодка; 7 - електроди допоміжні; 8 - шини; 9 - азбест; в - трубчастий електричний нагрівач: 1 - гайки і шайби контактні; 2 - ізолятор, 3 - оболонка; 4 - стрижень контактний; 5 - спіраль; 6 - ізоляція; 7 - герметик.
