Существуют и другие системы организации защитного заземления оборудования (TT и IT, например), использующие нейтральный проводник в качестве «нулевого» и предполагающие обустройство повторного ЗУ на стороне потребителя.

В первом случае нейтраль на подстанции глухо заземлена, а во втором вообще никуда не подсоединяется. Эти варианты включения нейтрали используются редко и лишь в тех случаях, когда требуется сделать повторное заземление мобильных электроустановок (при условии, что на стороне генератора сделать это очень сложно).

Согласно ГОСТ 16556-81 для передвижного электрооборудования используется рассмотренная выше система IT, при реализации которой на стороне потребителя организуется повторное заземление. Этим стандартом оговариваются технические характеристики и параметры ЗУ, которое временно устраивается в зоне предстоящих работ.

В соответствии с требованиями ГОСТа Р 50462 проводники и шины электросетей с заземленной нейтралью должны обозначаться маркировкой «РЕ» с добавлением штриховой линии из перемежающихся жёлтых и зелёных полосок на концевых участках трассы. Одновременно с этим шины рабочего «нуля» обозначаются голубым цветом и маркируются как «N».

В тех схемах, где нулевые рабочие проводники используются в качестве элемента защитного заземления с подключением на заземляющее устройство, при их обозначении используется голубой цвет.

Одновременно с этим им присваивается маркировка «PEN» и добавляются чередующиеся желтые и зеленые штрихи на конечных участках схемных обозначений.

Необходимо отметить, что строгое соблюдение всех положений и требований ГОСТа и ПУЭ позволит потребителю организовать безопасную эксплуатацию имеющегося в его распоряжении оборудования.

Заземляющие устройства должны соответствовать требованиям государственных стандартов, правил устройства электроустановок, строительных норм и правил, и других нормативно-технических документов, обеспечивать условия безопасности людей, эксплутационные режимы работы и защиту электроустановок.

Допуск в эксплуатацию заземляющих устройств осуществляется в соответствии с установленными требованиями. При сдаче в эксплуатацию заземляющего устройства монтажной организацией должна быть предъявлена документация в соответствии с установленными требованиями и правилами.

Присоединение заземляющих проводников к заземлителю и заземляющим конструкциям должно быть выполнено сваркой, а к главному заземляющему зажиму, корпусам аппаратов, машин и опорам ВЛ - болтовым соединением (для обеспечения возможности производства измерений). Контактные соединения должны отвечать требованиям государственных стандартов.

Монтаж заземлителей, заземляющих проводников, присоединение заземляющих проводников к заземлителям и оборудованию должен соответствовать установленным требованиям.

Каждая часть электроустановки, подлежащая заземлению или занулению, должна быть присоединена к сети заземления или зануления с помощью отдельного проводника. Последовательное соединение заземляющими (зануляющими) проводниками нескольких элементов электроустановки не допускается. Сечение заземляющих и нулевых защитных проводников должно соответствовать правилам устройства электроустановок.

Открыто проложенные заземляющие проводники должны быть предохранены от коррозии и окрашены в черный цвет.

Для определения технического состояния заземляющего устройства должны проводиться визуальные осмотры видимой части, осмотры заземляющего устройства с выборочным вскрытием грунта, измерение параметров заземляющего устройства в соответствии с нормами испытания электрооборудования.

Визуальные осмотры видимой части заземляющего устройства должны производиться по графику, но не реже 1 раза в 6 месяцев ответственным за электрохозяйство Потребителя или работником им уполномоченным. При осмотре оценивается состояние контактных соединений между защитным проводником и оборудованием, наличие антикоррозионного покрытия, отсутствие обрывов. Результаты осмотров должны заноситься в паспорт заземляющего устройства.

Осмотры с выборочным вскрытием грунта в местах наиболее подверженных коррозии, а также вблизи мест заземления нейтралей силовых трансформаторов, присоединений разрядников и ограничителей перенапряжений должны производиться в соответствии с графиком планово-профилактических работ (далее - ППР), но не реже одного раза в 12 лет. Величина участка заземляющего устройства, подвергающегося выборочному вскрытию грунта (кроме ВЛ в населенной местности), определяется решением технического руководителя Потребителя.

Выборочное вскрытие грунта осуществляется на всех заземляющих устройствах электроустановок Потребителя; для ВЛ в населенной местности вскрытие производится выборочно у 2% опор, имеющих заземляющие устройства.

В местности с высокой агрессивностью грунта по решению технического руководителя Потребителя может быть установлена более частная периодичность осмотра с выборочным вскрытием грунта. При вскрытии фунта должна производиться инструментальная оценка состояния заземлителей и оценка степени коррозии контактных соединений. Элемент заземлителя должен быть заменен, если разрушено более 50% его сечения.

Для определения технического состояния заземляющего устройства в соответствии с нормами испытаний электрооборудования должны производиться:

- измерение сопротивления заземляющего устройства;

- измерение напряжения прикосновения (в электроустановках, заземляющее устройство которых выполнено по нормам на напряжение прикосновения), проверка наличия цепи между заземляющим устройством и заземляемыми элементами, а также соединений естественных заземлителей с заземляющим устройством;

- измерение токов короткого замыкания электроустановки, проверка состояния пробивных предохранителей;

- измерение удельного сопротивления грунта в районе заземляющего устройства.

Для ВЛ измерения производятся ежегодно у опор, имеющих разъединители, защитные промежутки, разрядники, повторное заземление нулевого провода, а также выборочно у 2% железобетонных и металлических опор в населенной местности. Измерения должны выполняться в период наибольшего высыхания грунта (для районов вечной мерзлоты - в период наибольшего промерзания грунта). На главных понизительных подстанциях и трансформаторных подстанциях, где отсоединение заземляющих проводников от оборудования невозможно по условиям обеспечения категорий электроснабжения, техническое состояние заземляющего устройства должно оцениваться по результатам измерений. Измерения параметров заземляющих устройств - сопротивление заземляющего устройства, напряжение прикосновение, проверка наличия цепи между заземлителями и заземляемыми элементами - производится также после реконструкции и ремонта заземляющих устройств, при обнаружении разрушения или перекрытия изоляторов ВЛ электрической дугой. При необходимости должны приниматься меры по доведению параметров заземляющих устройств до нормативных.

На каждое, находящееся в эксплуатации, заземляющее устройство должен быть заведен паспорт, содержащий:

- исполнительную схему устройства с привязками к капитальным сооружениям;

- указана связь с надземными и подземными коммуникациями и с другими заземляющими устройствами;

- дату ввода в эксплуатацию;

- основные параметры заземлителей (материал, профиль, линейные размеры);

- величина сопротивления растеканию тока заземляющего устройства;

- удельное сопротивление грунта;

- данные по напряжению прикосновения (при необходимости);

- данные по степени коррозии искусственных заземлителей;

- данные по сопротивлению металлосвязи оборудования с заземляющим устройством;

- ведомость осмотров и выявленных дефектов;

- информация по устранению замечаний и дефектов.

К паспорту должны быть приложены результаты визуальных осмотров, осмотров со вскрытием грунта, протоколы измерения параметров заземляющего устройства, данные о характере ремонтов и изменениях, внесенных в конструкцию устройства.

Для проверки соответствия токов плавления предохранителей или установок расцепителей автоматических выключателей току короткого замыкания в электроустановках должна проводиться проверка срабатывания защиты.

После каждой перестановки электрооборудования и монтажа нового (в электроустановках до 1000 В) перед его включением необходимо проверить срабатывание защиты при коротком замыкании.

Использование земли в качестве фазного или нулевого провода в электроустановках до 1000 В не допускается.

При использовании в электроустановке устройств защитного отключения (далее - УЗО) должна осуществляться его проверка в соответствии с рекомендациями завода-изготовителя и нормами испытаний электрооборудования.

Сети до 1000 В с изолированной нейтралью должны быть защищены пробивным предохранителем. Предохранитель может быть установлен в нейтрали или фазе на стороне низшего напряжения трансформатора. При этом должен быть предусмотрен контроль за его целостностью.

3 Монтаж проводов во взрывоопасной среде

В соответствии с ПУЭ взрывоопасные зоны классифицируются на классы в зависимости от взрывоопасной окружающей среды.

Во взрывоопасных зонах всех классов применяют кабели с поливинилхлоридной, резиновой и бумажной изоляцией в поливи­нилхлоридной, резиновой и свинцовой оболочках и провода с поли­винилхлоридной и резиновой изоляцией в водогазопроводных трубах. Применение кабелей и проводов с полиэтиленовой изоля­цией и кабелей в полиэтиленовой оболочке во взрывоопасных зонах всех классов запрещается.

Во взрывоопасных зонах классов В-1 и В-1а применяют кабели,и провода только с медными жилами; в зонах классов В-16, В-1г, В-1 а и В-11 - кабели и провода с алюминиевыми жилами и кабели в алюминиевой оболочке. Во взрывоопасных зонах всех классов не применяют неизолированные (голые) проводники, в том числе токопродводы к кранам, электротралеям и т. п.

Наименьшие допустимые сечения кабелей и проводов с медны­ми и алюминиевыми жилами для взрывоопасных зон соответствую­щих классов принимают в соответствии с ПУЭ. Способы соедине­ний жил и кабелей производят в соответствии с действующими монтажными инструкциями.

Жилы проводов и кабелей не соединяют винтовыми и болтовы­ми зажимами с давлением на жилу торцом винта или болта без прокладки или башмака, сжимами с винтами менее М4, резьбовы­ми конусными соединителями, голыми соединительными сжимами, даже если они после соединения покрываются изоляцией, припоя­ ми с температурой плавления менее 200 °С. Способы прокладки проводов и кабелей выбирают исходя из рекомендаций ПУЭ. В си­ловых сетях напряжением до 1000В в качестве зануляющих или заземляющих применяют специальную четвертую жилу кабеля или провода.

В целях надежного уплотнения вводов в электрооборудование и соединительные коробки применяют трех- и четырехжильные провода, и кабели, имеющие в сечении только круглую форму. В осветительных сетях могут применяться двухжильные кабели, имеющие в сечении плоскую форму.

Во взрывоопасных зонах всех классов при монтаже силовых и осветительных сетей при отсутствии опасности механических повреждений или химических воздействий следует применять от­крытую прокладку кабелей преимущественно марок ВБВ, ВВБГ, ВБбШв, ВВБбГ, ВРБГ, СБГ, СБн, КРПС, КРПСИ, КРПГ.

Кабели прокладывают открыто по металлическим кабельным конструкциям, сварным и перфорированным лоткам, в коробах, по штукатурке, бетону, кирпичу, металлическим и другим строитель­ным основаниям с креплением скобами или клипсами, при этом поверхности не должны иметь острых кромок. Основные трассы кабелей располагают на высоте не менее 2м от уровня пола или площадки обслуживания. Рекомендуется лотки располагать на высоте 2,5-4 м. В электротехнических помещениях высота распо­ложения лотков: не нормируется. Трассы выбирают такими, чтобы избежать возможности попадания химически активных продуктов из технологических трубопроводов на лотки и проложенные по ним кабели, прокладываемые вплотную друг к другу без зазора.

При спусках и подводах кабелей к электрооборудованию независимо от высоты прокладки устройство дополнительных ме­роприятий по защите их от механических воздействий не требуется, за исключением случаев, когда создается возможность поврежде­ния кабеля движущимися транспортными средствами. Отрезок кабеля от пускателя к двигателю крепят скобой к перфорированной рейке с закладными гайками, установленной между стойками, при этом расстояние от сальника пускателя до скобы крепления до­лжно' быть не более 350 мм.

В зонах классов В-1, В-la, В-11 и В- 11а проходы открыто проложенных одиночных кабелей сквозь стены, перекрытия вы­полняют через заделанные в них отрезки труб с уплотнением конца трубы трубным сальником. При переходе кабелей в смежное взры­воопасное помещение трубные сальники устанавливают со стороны взрывоопасного помещения более высокого класса, а при одинако­вых классах помещений со стороны помещения, содержащего взрывоопасные смеси более высокой категории и группы. Для помещений класса В-1 трубные сальники устанавливаются по обе стороны, прохода. При проходе кабелей через перекрытия отрезки труб выпускают из пола на 150-200 мм. Проходы кабелей через стены во взрывоопасных помещениях выполняют так.

Рисунок 1 – Монтажные коробки.

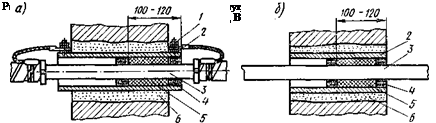

а - уплотнение составом УС-65 бронированных кабелей без наружного поливинилхлорид­ного покрова;

б - уплотнение составом УС-65 небронированных и бронированных кабелей с поливинилхлоридным покрытием;

1 - болт заземления брони кабеля;

2 - отрезок трубы;

3 - кабель;

4 - набивка из асбестового шнура;

5 - уплотнительный состав УС-65;

6 - цементный раствор

Ввод кабеля марки ВБВ выполняют только в ввод­ные коробки электродвига­телей и вводные устройства аппаратов, имеющих на вводах резиновые (или дру­гие) уплотнительные коль­ца. При вводах кабелей ре­зиновые уплотнительные кольца надевают на наруж­ные оболочки кабелей.

При необходимости за­щитить провода и кабели от механических или химичес­ких воздействий их заклю­чают в стальные водогазо­проводные трубы. Не при­меняют для этого тонко­стенные и некондиционные водогазопроводные трубы. При этом трубы неоцинкованные очищают.

 Во взрывоопасных зонах стальные трубы в бетонируемых полах заглубляют не менее чем на 20 мм от поверхности пола. Длина открыто прокладываемых трубопроводов должна быть максималь­но сокращена, например, для осветительных сетей за счет переноса сети от стен здания на линию расположения светильников. Во избежание скопления взрывоопасной пыли на трубах и конструкциях в помещениях классов В-11 и В-11а трубы прокла­дывают в один слой с просветами между ними, а также между трубами и стеной не менее чем 20 мм; конструкции для крепления труб применяют с малыми горизонтальными поверхностями.

СПИСОК ИСПОЛЬЗУЕМОЙ ЛИТЕРАТУРЫ

1. Шеховцов В.П. Аппараты защиты в электрических сетях низкого напряжения:Учебн.пособие. Год издания 2010 Издательство ФОРУМ.

2. Щербаков Е.Ф. Электроснабжение и электропотребление на предприятиях:Учебное пособие. Год издания 2010 Издательство ФОРУМ.

3. Акимова Н.А. Монтаж,техническая эксплуатация и ремонт электрического и электромеханического оборудования:Учеб.пособ.для студ.СПО. Год издания 2002 Издательство Мастерство.

4. Шеховцов В.П. Электрическое и электромеханическое оборудование:Учебник. Год издания 2009 Издательство ФОРУМ: ИНФРА-М.

5. Прянишников В.А. Теоретические основы электротехники:Курс лекций. Год издания 2011 Издательство КОРОНА Принт.
