Машины и оборудование для возобновления леса и для сбора, вывоза и обезвреживания бытовых отходов

Содержание

Введение

1. Машины и оборудование для возобновления леса

.1 Мульчеры

.1.1 Самоходные

.1.2 Навесные

.2 Ротоваторы

.3 Измельчители пней

.4 Рубильные машины

.4.1 Автономные

.4.2 С приводом от ВОМ

. Машины для сбора, вывоза и обезвреживания бытовых отходов

.1 Машины для сбора и вывоза твердых бытовых отходов

.1.1 Контейнерные мусоровозы

.1.2 Кузовные мусоровозы

.1.3 Транспортные мусоровозы

.2 Машины для сбора и вывоза жидких бытовых отходов

3. Гидрообъемные и гидродинамические передачи

.1 Гидромеханические трансмиссии

.2 Гидрообъемная передача

Список используемой литературы

Введение

Техника и оборудование. В результате тесного сотрудничества проектно-конструкторских и научно-исследовательских организаций, работающих в сфере лесозаготовительного отрасли, с машиностроительными предприятиями на сегодняшний день существует немалое количество моделей современных комплексных систем машин, предназначенных для автоматизации и механизации производственных процессов и адаптированных к различным условиям лесозаготовительного производства. Речь идет об оборудовании и технике, позволяющей автоматизировать и механизировать работу на лесозаготовках начиная от валки деревьев и заканчивая их переработкой.

Применение такой техники позволило практически полностью исключить тяжелый ручной труд, повысить производительность в два раза, существенно улучшить условия труда и свести до минимума травматизм на производстве. Дальнейшим направлением развития техники для заготовки леса является повышение надежности и производительности такой техники, минимилизация вредных воздействий на окружающую среду, повышения показателей эргономичности оборудования и машин. В настоящее время обширно используются машины для валки, трелевки, погрузки и вывозки деревьев, обрезания сучьев. В горных районах и в местах с малой несущей способностью на вспомогательных и подготовительных, а также на основных лесосечных работах одновременно с машинным способом применяют моторные переносные инструменты. Оборудование и машины для первоначальной обработки древесины используют на деревообрабатывающих предприятиях, нижних складах предприятий по заготовке леса. Даже в такой отрасли, как содержание и строительство дорог наравне со специальной дорожной строительной техникой, используются специализированные машины для строительства лесовозных дорог.

1. Машины и оборудование для возобновления леса

.1 Мульчеры

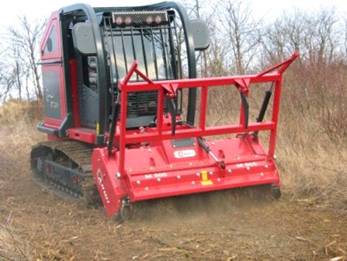

Рисунок 1. Мульчер

Таблица 1 Технические характеристики мульчера

Под мульчированием понимается механическое измельчение органических материалов посредством вращающихся инструментов. Мульчирующие агрегаты продвигаются по направлению к материалу, измельченный материал остается в виде покрывающего слоя на почве.

Мульчирование оказывает постоянное благотворное действие на почвенные организмы и процессы самовосстановления почвы. В долгосрочной перспективе в почве повышается содержание перегноя. По сравнению с традиционными методами обработки, к примеру, сжигание биомассы на местах, вывоз или даже выжигание, обработка площадей при помощи технологии мульчирования является с точки зрения экологии предпочтительной.

Мульчер - механически измельчающее ДКР (древесно-кустарниковую растительность) устройство, основным рабочим органом которого является ротор с резцами. Мульчерами называют как самоходные машины, так и мульчирующие головки - навесное оборудование.

Самоходные мульчеры, могут иметь как колесное, так и гусеничное шасси. Навесные мульчерные головки делятся на два типа оборудования: с приводом от гидросистемы и с приводом от ВОМ базовых машин (энергоносителей).

1.1.1 Самоходные

Самоходные мульчеры разработаны специально для самых сложных задач, таких как тяжелое корчевание, управление вегетацией возле трубопроводов и линий электропередач, прокладка пожарных просек, рекультивация на профессиональных плантациях и в лесных хозяйствах. Все до мельчайших деталей направлено на долгий срок службы, простоту обслуживания и высокую производительность и рентабельность.

Самоходные мульчеры делятся на классы: малый-средний-тяжелый. К малому классу относятся машины массой от 5 до 10 тонн и мощностью до 200 л.с.. Мульчеры среднего класса имеют снаряженную массу от 10 до 20 тонн и мощность двигателя до 400 л.с.. Самые большие машины имеют массу более 20 тонн и двигатель мощностью более 600 л.с.

Преимущества самоходных мульчеров AHWI:

• Минимальные потери при передаче мощности от двигателя на рабочий орган через ВОМ

• Малое давление на грунт благодаря оптимизации общей массы

• Комфортабельная и эргономичная кабина с климат-контролем

• Оптимальная конструкция и комплектация для работы в реальных условиях России

• Длительная работа без дозаправки благодаря большому объему топливного бака

• Высококачественные комплектующие как гарантия большого ресурса и высокой надежности

Навесные мульчеры разработаны для агрегатирования их с различными типами базовых машин, прежде всего с сельскохозяйственными тракторами. Они применяются для решения сложных задач, таких как управление вегетацией возле трубопроводов и линий электропередач, прокладка пожарных просек, рекультивация на профессиональных плантациях и в лесных хозяйствах. Все до мельчайших деталей направлено на долгий срок службы, простоту обслуживания и высокую производительность и рентабельность.

Навесные мульчеры делятся на классы: малый-средний-тяжелый. К малому классу относятся агрегаты с диаметром ротора до 500 мм и рекомендуемой мощностью энергоносителя до 200 л.с.. Навесные мульчеры среднего класса имеют диаметр ротора 600-700 мм и им требуется базовая машина с мощностю двигателя до 400 л.с.. Самые большие мульчерные головки имеют диаметр ротора до 700-900 мм и им требуется мощность двигателя более 500 л.с. Также навесные мульчеры делятся по типу привода: гидравлический или от ВОМ. Все мульчерные головки имеют различные варианты исполнения по ширине захвата (ширине ротора), а также множество опций и вариантов исполнения.

Преимущества навесных мульчеров AHWI:

• Запатентованная конструкция ротора с дополнительным измельчением

• Уникальные системы синхронизации скорости ВОМ при вертикальном перемещении

• Множество вариантов исполнения и комплектации каждой базовой модели

• Высококачественные материалы и комплектующие - как залог большого ресурса и высокой надежности

• Продуманная конструкция и удобство обслуживания для снижения стоимости эксплуатации

• Специальное исполнение для особо тяжелых условий эксплуатации

• Возможность замены и комбинации различных типов резцов на одном роторе

1.2 Ротоваторы

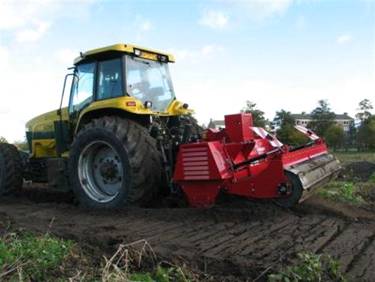

Рисунок 2. Ротоватор

Таблица 2. Технические характеристики ротоватора

Ротоватор - лесохозяйственная машина предназначена для глубокого измельчения корневых остатков. Представляет собой низкоскоростную фрезу с различными типами ножей, которая заглубляется в почву и размалывает и перемешивает с грунтом корневую систему деревьев. Ротоваторы различаются по диаметру фрезы и по ширине захвата. Данный вид оборудования является достаточно энергозатратным и требует высокой подводимой мощности. Привод обычно осуществляется либо через ВО, либо автономной гидростанцией.

Выгрузка твердых материалов происходит под воздействием гидравлически управляемого прессующего конуса, расположенного в передней части установки. Регулируемая частота вращения шнека и изменяемые размеры отверстий просеивающего цилиндра обеспечивают оптимальное обезвоживание материала, который прессуется с максимальной пропускной способностью. Области применения: бытовые и пищевые отходы, биомасса, отходы бумажной промышленности и т.п.

Преимущества ротоваторов:

• Отсутствие работ по корчеванию

• Возможность подготовки полос к посадке (не сплошная обработка)

• Рекультивация земель, повышение плодородности

• Возможность создания минерализованных полос

• Достаточная глубина обработки

• Высокая производительность

• Высокая стойкость режущего инструмента

1.3 Измельчители пней

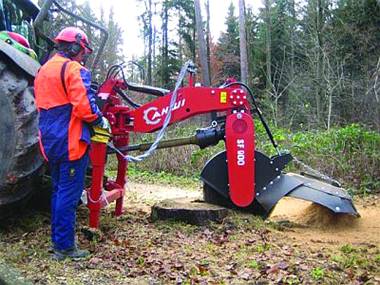

Рисунок 3. Измельчитель пней

Таблица 3. Технические характеристики измельчителя пней

Измельчители пней (фрезеровщики пней, англ. <#"731718.files/image004.jpg">

Таблица 4. Технические характеристики рубильной машины

Рубильные машины используются для экономичного производства высококачественной древесной щепы, для утилизации порубочных остатков и негодной древесины, которая превращается в энергосберегающие высококачественные продукты. Материал дробится измельчающим барабаном или диском с ножами из прочной стали. Размер частиц щепы можно быстро настроить, выбрав подходящие просеивающие корзины или изменив положение ножей в зависимости от требований. Измельченный продукт выгружается с помощью встроенного разгрузочного ротора.

Рубильные машины делятся на два больших класса - дисковые и барабанные. Основное отличие - рабочий орган: диск или барабан. Подача сырья может осуществляться: вручную или механизированно. Качество и размер щепы регулируется настройкой положения ножей, выбором просеивающих сит и регулировкой подачи сырья. Выгрузка щепы производится разгрузочным ротором. Рубильные машины малой и средней производительности обычно имеют привод от ВОМ. Высокопроизводительные рубильные машины приводятся в действие от автономной силовой установки. Большинство рубильных машин оснащено системой защиты от перегрузки, которая управляет скоростью подачи сырья в загрузочное окно.

1.4.1 Автономные

Автономные рубильные машины представляют собой рубильный агрегат сблокированный с силовой установкой. Автономные рубильные машины могут быть установлены на самоходные типы шасси (колесное и гусеничное), прицепы и полуприцепы (в том числе вездеходные), автомобильное шасси соответствующее по грузоподъемности, а также на другие носители. Управление рубильной машиной может осуществляться как по проводному так и беспроводному типу управления. Загрузка сырья осуществляется гидроманипулятором.

Преимущества автономных рубильных машин:

•Минимальные требования по мощности двигателя носителя

•Минимальная стоимость шасси (прицепной вариант)

•Согласованная по параметрам силовая установка

•Высокая скорость транспортировки

1.4.2 С приводом от ВОМ

Рубильные машины с приводом от ВОМ представляют собой рубильный агрегат, установленный на самоходное шасси или прицеп. Рубильные машины с приводом от ВОМ используют в качестве силовой установки двигатель шасси или тягача. Оборудование данного типа обычно меньшей производительности и преимущественно устанавливаются в качестве навесного оборудования на тракторы общего назначения. В основном это рубильные машины дискового типа. Управление рубильной машиной может осуществляться как по проводному так и беспроводному типу управления. Загрузка сырья осуществляется преимущественно вручную, иногда - гидроманипулятором.

Преимущества рубильных машин с приводом от ВОМ:

• Возможность агрегатирования с различными энергоносителями со стандартными типами ВОМ

•Минимальная стоимость оборудования

•Компактность, маневренность

•Проходимость ограничена возможностями базовой машины

• Простота обслуживания и ремонта

2. Машины для сбора, вывоза и обезвреживания бытовых отходов

2.1 Машины для сбора и вывоза твердых бытовых отходов

Начальное звено в технологической цепочке утилизации ТБО - специальные мобильные установки, называемые мусоровозами. У них может быть различное назначение, в соответствии с которым их комплектуют всевозможным оборудованием.

В большинстве случаев в качестве транспортной базы применяются двухосные или трехосные шасси стандартных грузовиков, доработанные под монтаж специальных надстроек и оборудования. Такой подход объясняется высокими показателями технической и экономической эффективности. Создание автомобилей оригинальной конструкции, как правило, разработанных с использованием уже выпускаемых узлов и агрегатов, вызвано стремлением превзойти характеристики серийных машин, которые не обеспечивают выполнение компоновочных, функциональных, а также иных требований, предъявляемых к некоторым типам мусоровозов. Отличия специально разработанных для мусоровозов шасси заключаются в несущих рамах оригинальной конструкции, кабинах, дублирующих органах управления и т.д.

Мусоровозы можно разбить на три основные группы: контейнерные, кузовные и транспортные (рис.5).

2.1.1 Контейнерные мусоровозы

Контейнерные мусоровозы представляют собой самоходные шасси, снабженные подъемно-транспортным оборудованием. Оно позволяет поднимать с земли, устанавливать на шасси, транспортировать, а при необходимости разгружать специальные съемные контейнеры (бункеры, платформы) с различными видами отходов. Их главное достоинство - относительная простота, а также использование одного автомобиля для последовательного обслуживания нескольких контейнеров по мере накопления отходов. Самый главный недостаток - невозможность их уплотнения. Между собой упомянутые машины различаются конструкцией контейнеров и устройством погрузочно-разгрузочного механизма. Открытые контейнеры позволяют собирать любой мусор, в том числе и крупногабаритный, тогда как их закрытые разновидности рассчитаны в основном на бытовые отходы. Вместимость контейнеров колеблется от 3 до 40 м3. Подъемно-транспортное оборудование выполнено в виде портального механизма или продольно расположенной рамы, которая снабжена устройствами для перемещения и фиксации контейнеров нескольких типов.
