чальной формы может быть полным при малых нагрузках и неполным – при больших нагрузках. В последнем случае в материале возникают остаточные деформации.

Предел упругости материала – это наибольшее напряже-

ние при различных видах деформации, при котором еще не обнаруживается остаточная деформация.

Пластичность - способность материала под влиянием действующих на него усилий изменять форму без появления трещин и сохранять ее после снятия нагрузки (битумы, глиняное тесто и т.д.).

Хрупкость – способность материала разрушаться без образования заметных остаточных деформаций, как только действующие на них усилия достигают значения разрушающих нагрузок. Для хрупких материалов характерна значительная разница между пределами прочности при сжатии и растяжении. Например, у природных каменных материалов предел прочности при растяжении составляет всего 1/60 – 1/40 предела прочности при сжатии.

Пластичность и хрупкость материалов могут сильно изменяться в зависимости от влажности, температуры, скорости нарастания нагрузки.

Напряжение. Внешние силы, действующие на материальное тело, стремятся деформировать его. В ответ на их действие в материале возникают внутренние силы, препятствующие деформации, в результате чего вся система остается в равновесии. Напряжение – мера внутренних сил, возникающих в деформируемом теле под воздействием внешних сил. Мерой этих внутренних сил (напряжения) служит сила, приходящаяся на единицу поверхности сечения материала в рассматриваемом участке:

σ = P / F ,

где Р – действующая сила,

F – площадь первоначального поперечного сечения эле-

мента.

Относительная деформация. Внешние силы, приложен-

ные к телу, вызывают изменение межатомных расстояний, отчего происходит изменение размеров деформируемого тела на вели-

16

чину l в направлении действия силы. Относительная деформация ε равна отношению абсолютной деформации l к первоначальному линейному размеру тела l .

ε = l /l .

Модуль упругости. Между напряжением и деформацией упругих материалов существует прямо пропорциональная зависимость, известная под названием закона Гука:

σ = E × ε

Коэффициент пропорциональности Е, характеризующий способность материала сопротивляться деформациям, называют

модулем упругости (или модулем Юнга).

Механические свойства материала характеризуются диаграммой деформаций, построенной на основании результатов испытаний в координатах «напряжение – относительная деформация» - ×ε ) . Модуль упругости определяет тангенс угла наклона производной dσ / dε . На рис. 1 представлены диаграммы деформаций для строительных материалов упругих, пластичных, хрупких и эластомеров.

Относительная деформация

Рис 1. Схемы диаграмм деформации:

а) стекла; б) стали; в) бетона; г) эластомера

Для разных материалов модуль упругости различен. Например, модуль упругости стали равен 2∙105 , бетона - 3∙104 , а резины - 10 МПа.

1.3.2. Прочность

Прочностью материала называют его свойство сопротивляться разрушению в результате воздействия внешних сил и других факторов (усадка, температура, смещение опор), вызывающих в материале предельное напряженно-деформированное со-

17

стояние. Строительные материалы, подвергаясь нагрузкам в конструкциях, испытывают различные напряжения - сжатие, растяжение, изгиб, кручение, срез и т.д. В зависимости от того, как они работают в конструкциях, их испытывают на прочность при сжатии, растяжении, изгибе и т.д. Требования по прочности к строительным материалам изложены в соответствующих стандартах и технических условиях на материалы.

Прочность строительных материалов характеризуется пределом прочности при сжатии или при растяжении, т.е. напряжением, соответствующим нагрузке, вызывающей разрушение стандартного образца.

Предел прочности (МПа) при сжатии или растяжении R равен разрушающей нагрузке Рр, деленной на площадь поперечного сечения образца F:

R =

Pp

, МПа.





F

Пределы прочности некоторых строительных материалов приведены в таблице 5.

Таблица 5. Пределы прочности при сжатии

Материалы

Пределы прочности при

сжатии, МПа



Гранит

100 - 220

Известняк плотный

10 - 150

Гипсовый камень

70

- 80

Кирпич керамический

7,5 - 30

Бетон легкий В 12,5

15

Бетон тяжелый В 22,5

30

Сосна (вдоль волокон)

30

- 45

Дуб (вдоль волокон)

40

- 50

Кедр

35

- 38

Пихта

35

- 37

Бук

45

- 46

Сталь класса А300

380 - 450

Пенопласт

0,42 - 0,48

Пенобетон

0,5

- 5,0

Стекло листовое

600 - 800

Форма стандартных образцов и методика испытаний указываются в стандартах на строительные материалы (табл. 6, 7).

18

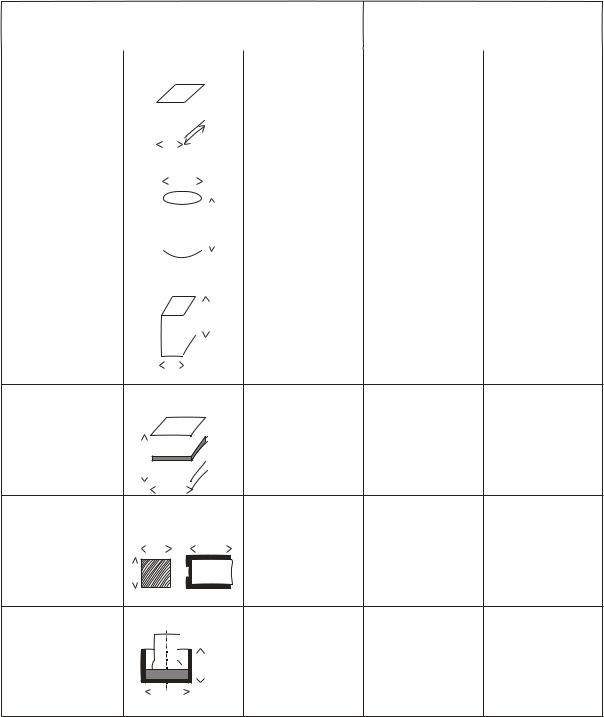

Таблица 6. Схемы стандартных методов определения прочности при сжатии

Образец

Эскиз

Расчетная

Материал

Размер стандар.

образца,см

формула





























































































P





10*10*10































15*15*15



Куб























R=





20*20*20

























a²





































7,07*7,07*7,07















a





Природный

5*5*5 и др.

















камень







a















d





Бетон

d=15; h=30

Цилиндр























4P













































h

R=















































πd²

Природный

d=h=5;7;10;15

























































камень

































































































P

Бетон

a=10;15;20



























h=40;60;80

















h

R =





























Призма























ПР

a²





























Древесина

a=2; h=3

























































a

































Составной



P



a=12;b=12,3



Кирпич

h=14



R=

образец

h

S



















Половина об-

a

b













разца-призмы,









изготовленной

a

6,25

P

Цемент

a=4; S=25см²

из цементно-





R=





песчаного рас-

a



S





твора











Проба щебня



D =m1-m2



Крупный за-

d=15;h=15

(гравия) в ци-

h

100

линдре

p

m1



полнитель











для бетона





d











19

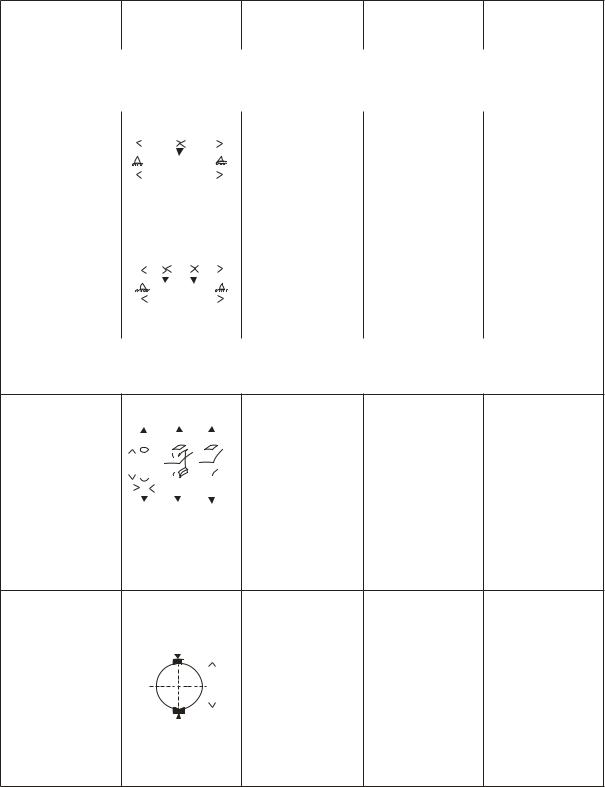

Таблица 7. Схемы стандартных методов определения прочности при изгибе и растяжении

Образец

Схема

Расчетная

Материал

Размер стан-



испытаний

формула



дарт. образца



Испытание на изгиб





Призма,

½ P ½

3Pl

Цемент

4*4*16

кирпич в

l

Rи= 2bh²





натуре



Кирпич

12*6,5*25









1/3 P1/3 P1/3

Pl

Бетон

15*15*15









Призма

l

Rип= bh²

Древесина

2*2*30

















Испытание на растяжение

P

P

P



R =

4P



5*5*50

d

πd²

Бетон

10*10*8

Стержень,

d

d











восьмерка,

d





P





d



Rp=





призма









P

P



a²





P





















Сталь

d=l;













l=S;1>10d















P

Цилиндр

d

Rpp=

2P

Бетон

d=15





πdl



P









Пределы прочности при изгибе Rизг определяют по форму-

лам:
