Классификация вибраторов для уплотнения бетона
Практическая работа
Выполнил:студент группы ПС-32
Адинцов Е.П.
Принял: преподаватель Бойкачев М.А.
Вибрационное уплотнение бетонной смеси
Цель занятия: Рассмотреть теоретические основы вибрационного уплотнения смесей, виды и классификацию современных вибраторов, методы уплотнения и методику выполнения основных технологических расчетов.
Самостоятельная часть:
Вибраторы предназначены для того, чтобы повысить характеристики уложенной бетонной смеси. Они являются весьма эффективным решением проблемы расслоения, а также обеспечения монолитности конструкции, что обеспечивает широкие возможности для использования. Именно по этой причине, зачастую, требуются не только универсальные изделия, но и устройства, обладающие специальными параметрами работы.
Классификация вибраторов для уплотнения бетона:
) по виду двигателя:
· электромеханические
· электромагнитные
· Пневматические
· с двигателем внутреннего сгорания.
2) По вибрационным характеристикам:
· низкочастотные (до 3500 колебаний в минуту при амплитуде до 3 мм);
· среднечастотные (3500-9000 колебаний в минуту при амплитуде 1-1,5 мм);
· высокочастотные (10 000-20 000 колебаний в минуту при амплитуде 0,1-1 мм).
3) по виду воздействия на бетон и форме рабочей поверхности:
· Глубинный вибратор (внутренний, погружной):
Ø Высокочастотный;
Ø Пневматический;
· Поверхностный вибратор (вибратор общего назначения)
Ø Вибростол;
Ø Вибросито;
Ø Вибробункер;
Ø Виброрейка;
Ø Виброплощадка;
· Наружные, внешние вибраторы.
Ø Способ крепления тисками;
Ø Способ крепления цепным
захватом;
Рис. 1
Глубинный вибратор (внутренний, погружной) - вид современного вспомогательного строительного оборудования, применяемого для уплотнения и распределения бетонной смеси при возведении бетонных и железобетонных конструкций, в монолитном строительстве.
Принцип работы глубинного вибратора для бетона - создание механических колебаний за счет вращения эксцентрика, расположенного в вибронаконечнике (булаве). Эти колебания и являются причиной уплотнения бетона и вытеснения из него лишнего воздуха, а также излишков воды. При использовании глубинного вибратора увеличивается текучесть бетонной смеси, она более плотно и равномерно заполняет конструкцию, улучшается сцепление ее с арматурным каркасом.
Поверхностный вибратор (вибратор общего назначения) -
используется в случаях, когда требуется уплотнить бетонные смеси или грунт,
выгрузить и просеять сыпучие материалы. Поверхностные вибраторы применяются на
вибростолах, виброситах, бункерах, виброрейках, виброплощадках и т. д, и
приводит к механизации основных и вспомогательных процессов производства. Без
поверхностного вибратора (промышленного) не обходится ни одно производство -
будь то литейное или производство железобетона.

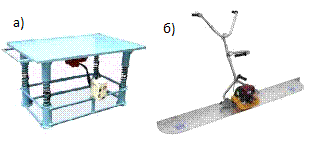

Рисунок
1 - Поверхностный вибратор (а - вибростол; б - виброрейка)
Поверхностные вибраторы передают колебания бетонной смеси
посредством рабочей площадки различных размеров и формы, устанавливаемой в
процессе вибрирования на поверхность бетона.
Рисунок 2 - Наружный вибратор
Наружные вибраторы прикрепляются к опалубке и через нее
передают колебания бетонной смеси, находящейся внутри опалубки. Различают два
способа крепления вибраторов: тисками и цепным захватом. Тиски могут быть в
виде струбцинок или с червячным винтом; крепятся они к хомутам или стойкам
опалубки. Вибраторы с цепным захватом служат для уплотнения бетонной смеси в
элементах главным образом круглого сечения и небольшого диаметра.

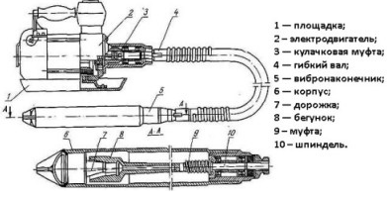

Рисунок 3 - Общий вид глубинного вибратора
Практическая часть:
Исходные данные:
Габариты бетонируемой конструкции - Ширина В=3.1 м; Длина L=4.6м; Высота Н=1.2м;
Рисунок 4 - Схема зон действия вибратора
Предварительный расчет и выбор модели вибратора:
В соответствии с ЕНиР п. Е4-1-49 "Укладка бетонной смеси в конструкцию" работы выполняет звено бетонщиков состоящее из 2 человек (1 - рабочий 4 разряда; 2 - рабочий 2 разряда;).
Для выбора модели вибратора необходимо соблюдение условия:
;
где
- техническая производительность выбранной модели вибратора;
- требуемая техническая производительность вибратора;
м3;
где
- норма выработки вибратора;
- коэффициент использования вибратора по времени равен 0.75.
м3;
где
- нормативное время укладки одного м3 бетона.
чел-ч;
где
- норма затрат труда на 1 м3;
- принимаем исходя из объема бетонирования.
В нашем случае
м3. Норма затрат труда на 1 м3 составляет
чел-ч. Выбираем ручной вибратор ИВ - 59. Он имеет следующие
характеристики:
Тип рабочего органа - вибробулава
Размеры рабочего органа: диаметр - 114 мм; длина - 520 мм;
Частота колебаний - 5700 мин-1;
Мощность электродвигателя - 1,5 кВт
Радиус действия - 40 см;
Производительность - 12 м3/ч;
Масса - 22 кг;
Определим техническую производительность выбранной модели:
м3;
где
R-радиус действия вибратора, м;
-толщина прорабатываемого слоя бетонной смеси, м;
- оптимальная продолжительность вибрирования на одной позиции
вибратора (в одной точке), с; Принимаем 30 с.
- время перемещения вибратора с одной позиции на другую, с;
Принимаем 10 с.
м;
- рабочая длина вибратора, м;
Определим эксплуатационную производительность:
м3;
точек.
;
;
;
Вывод: В этой практической работе были рассмотрены теоретические основы вибрационного уплотнения смесей, виды и классификация современных вибраторов и методы уплотнения. Был рассчитан и подобран вибратор. Подобрали ручной вибратор ИВ-02А и под него было рассчитано количество точек установки вибратора N=126.
