Материал: Каркасный дом

Рис. 7. Конструкция со схватками.

Конструкции со схватками. Парные балки проходят как схватки вдоль ряда стоек. Схватка присоединяется с обеих сторон к стойке шпонками. Во вспомогательном направлении уложены сверху, в зависимости от ширины поточного пролета, балки или толстые доски. Преимущество такой конструкции заключается в использовании неразрезных стоек. Для этой конструкции характерно то, что в ней выступают концы схваток, которые из-за соединений с помощью шпонок конструктивно расположены между схватками и стойкой. Следует обратить особое внимание на необходимость защиты торцовых участков с помощью специальной пропитки, лака или листового железа.

Рис. 8. Конструкция с составными стойками.

Конструкции с составными стойками. Неразрезные главные балки пропущены между нерезрезными составными стойками. При парных стойках мы имеем дело в известной степени с перевернутой конструкцией со схватками. Связки стоек, каждая из четырех элементов, позволяют располагать балки в двух направлениях. Если в отношении какого-либо здания необходимо обеспечить выполнение требований противопожарной защиты, область применения этого вида конструкции оказывается

ограниченной, так как приходится либо изменять размеры отдельных сечений ветвей, стоек, либо использовать деревянные прокладки. Поэтому для каркасного строительства с большими пролетами особенно подходят составные стойки, поперечные сечения которых достаточно точно определены уже из статических соображений.

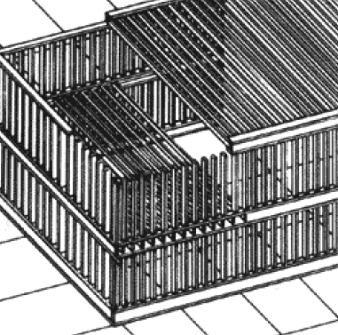

Рис. 9. Ребристые системы.

Ребристые системы. Эти конструктивные системы распространены в жилищном строительстве, главным образом в Северной Америке, под названием «оболочка» и «платформа».

Несущие элементы каркаса состоят из стандартных деревянных досок с основным сечением 5 х 10 см. Особенность данной конструкции связана с малым расстоянием между каркасом стен и балками перекрытий (вертикальные доски устанавливаются с шагом 60 см). Стойки соединяются с балками гвоздями или нагелями.

Ребра обшиты с одной или с обеих сторон. Эта обшивка может быть использована для восприятия нагрузки и одновременно обеспечивать достаточную жесткость в горизонтальном направлении. Ребристые конструкции образуют переход от каркасного способа строительства к щитовому. При конструкции типа «оболочка» стеновые ребра проходят через все этажи. Доски, поставленные на ребро, проходят сквозь каркас в виде обвязок. Уложенные на них вспомогательные балки прибиты сбоку к стойкам гвоздями.

При конструкции «платформа» на ребристых стенах высотой в этаж установлены неразрезные доски в качестве обвязок, на них уложены вспомогательные балки, а затем неразрезная обрешетка в виде новой «платформы».

Структуры несущих систем

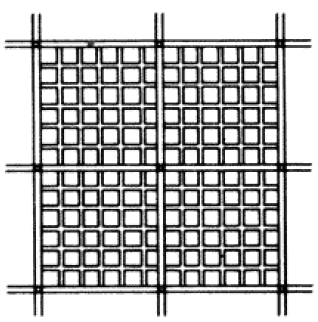

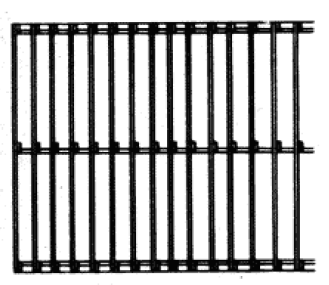

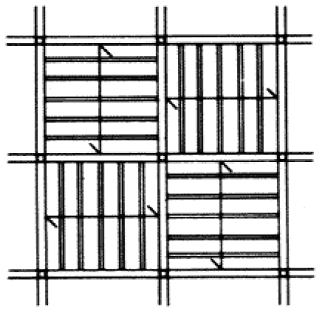

Рис. 10. Неупорядоченная структура Рис. 11. Неупорядоченная структура, в виде плоской несущей системы образуемая переменным направлением (балочная клетка) .  вспомогательных балок.

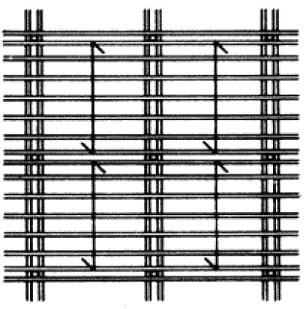

Рис. 12. Упорядоченная структура.  Рис 13. Неупорядоченная структура с  упорядоченными балками.

Конструктивные узлы несущих конструкций

Ниже перечислены основные конструктивные узлы, применяемые при конструировании элементов деревянных каркасов.

Рис. 14. Балка на стойке Рис. 15. Стойка соеди- Рис. 16. Стойки нижнего                                                    ненная встык и крыши        этажа

Рис. 20. Главные балки Рис. 21. Балки перекрытия

проходящие сквозь и стойки с малым шагом составную стойку.

Технология

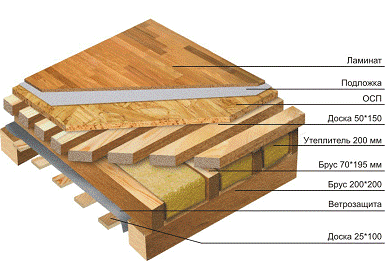

Рис. 22. Конструкция перекрытия

Каркасные дома строятся на основе каркаса из древесины или металла (в частности, оцинкованных конструкций, ЛСТК <https://ru.wikipedia.org/wiki/%D0%9B%D0%A1%D0%A2%D0%9A>) с использованием сэндвич-панелей <https://ru.wikipedia.org/wiki/%D0%A1%D1%8D%D0%BD%D0%B4%D0%B2%D0%B8%D1%87-%D0%BF%D0%B0%D0%BD%D0%B5%D0%BB%D1%8C> с покрытием на основе древесных волокон. Утеплителем при строительстве каркасного дома служат базальтовая вата, минеральная вата <https://ru.wikipedia.org/wiki/%D0%9C%D0%B8%D0%BD%D0%B5%D1%80%D0%B0%D0%BB%D1%8C%D0%BD%D0%B0%D1%8F_%D0%B2%D0%B0%D1%82%D0%B0>, «Эковата <https://ru.wikipedia.org/wiki/%D0%AD%D0%BA%D0%BE%D0%B2%D0%B0%D1%82%D0%B0>», пенополистирол <https://ru.wikipedia.org/wiki/%D0%9F%D0%B5%D0%BD%D0%BE%D0%BF%D0%BE%D0%BB%D0%B8%D1%81%D1%82%D0%B8%D1%80%D0%BE%D0%BB> или пенополиуретан <https://ru.wikipedia.org/wiki/%D0%9F%D0%B5%D0%BD%D0%BE%D0%BF%D0%BE%D0%BB%D0%B8%D1%83%D1%80%D0%B5%D1%82%D0%B0%D0%BD>, а также старинные, экологически чистые утеплители например, камыш, опилки. С внешней стороны или внутренней стороны утеплитель зашивают цементно-стружечными плитами <https://ru.wikipedia.org/wiki/%D0%A6%D0%B5%D0%BC%D0%B5%D0%BD%D1%82%D0%BD%D0%BE-%D1%81%D1%82%D1%80%D1%83%D0%B6%D0%B5%D1%87%D0%BD%D0%B0%D1%8F_%D0%BF%D0%BB%D0%B8%D1%82%D0%B0> (ЦСП), OSB <https://ru.wikipedia.org/wiki/%D0%9E%D1%80%D0%B8%D0%B5%D0%BD%D1%82%D0%B8%D1%80%D0%BE%D0%B2%D0%B0%D0%BD%D0%BD%D0%BE-%D1%81%D1%82%D1%80%D1%83%D0%B6%D0%B5%D1%87%D0%BD%D0%B0%D1%8F_%D0%BF%D0%BB%D0%B8%D1%82%D0%B0> или фанерой <https://ru.wikipedia.org/wiki/%D0%A4%D0%B0%D0%BD%D0%B5%D1%80%D0%B0>, которые облицовываются фасадной штукатуркой или обшиваются сайдингом.

Рис. 23. Конструкция заполнения каркаса стены .

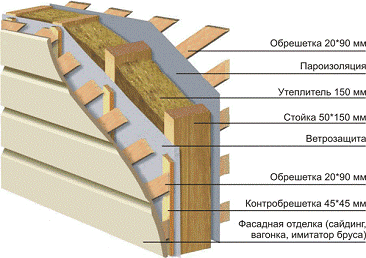

Рис. 24. Конструкция наружной стены.

Технологию возведения можно разделить на следующие этапы

Сборка жесткого деревянного каркаса. Он собирается непосредственно на участке застройки и выполняется из качественного бруса.

Укладка эффективного утепляющего материала внутрь каркаса с обязательным устройством пароизоляционной защиты.

Обшивка листами ОСП, евровагонкой, сайдингом и др. Иногда перед этим конструкцию дополнительно усиливают обрешеткой из брусков 20х90, устанавливаемой по контробрешетке. Это создает дополнительный зазор между внешним слоем и пароизоляцией.

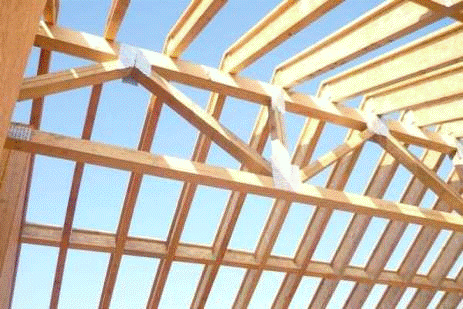

Рис. 25. Применение двутавровой балки в качестве стропил.

В последние время при строительстве каркасных домов, даже своими руками набирают популярность двутавровые деревянные балки. Их использование , например, для сборки перекрытий позволяет сократить сроки строительства и существенно увеличить нагрузку на перекрытия не прибегая к более частому шагу лаг. Особенно актуально применение такой двутавровой балки, в том случае если вам нужно перекрывать пролеты более 4.5-5 м.

В разрезе балка, это заготовка, из ОСБ или фанеры являющиеся ребром жесткости, вклеенная между двумя брусками, в которых отфрезерован паз.

Общая высота балки зависит от максимальной нагрузки, и варьируется от 140 мм. до 470 мм.

По сравнению, например с обычными лагами пола, изготовленными из доски или бруса, такая балка имеет меньший вес, и позволяет перекрывать более большие пролеты. Геометрия балки не изменяется не по ходу строительства, не после. Балки изготавливаются из калиброванных сухих материалов, и при условии правильного хранения, в заготовках отсутствуют «сабли» и «вертолеты», так часто встречающиеся при сборке перекрытий из доски или бруса.

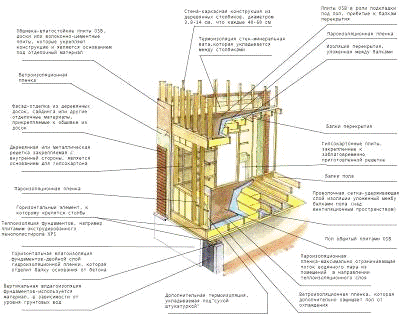

Рис. 26. Схема устройства цокольной части каркасного здания.

В отличие от пиломатериалов балки не подвержены кручению и растрескиванию, вызываемых усушкой пиломатериалов, из-за содержащейся в них влаги, что впоследствии может вызвать скрипы и неровную поверхность пола. Применение таких балок значительно облегчает устройство «черных» полов, так как не нужно подшивать черепные бруски к лагам, а правильная геометрия облегчает устройство настила для последующего обустройства чистовых полов. Двутавровые деревянные балки могут изготавливаться длинной до 15м. Подбор балки по высоте, позволит заложить нужную толщину утеплителя.

Ниже приведена схема устройства цокольной части каркасного дома (данная схема весьма условна и лишь помогает образно представить конструкцию):

Заключение

Таким образом, каркасное домостроение прочно утвердило себя на современном рынке строительства. Современные технологии производства и строительства каркасных домов позволяют не уступать домам из кирпича или бетона в надежности, прочности и долговечности.

С течением времени в строительстве каркасно-панельных домов появляются новые возможности и новые элементы.

Главным для россиян преимуществом каркасных домов является их стоимость. За счет экономичности материалов, а также легкости строительства таких конструкций, каркасные дома стоят значительно дешевле, чем рубленные. В купе с экологичностью и эстетичностью, все эти факторы делают каркасное домостроение одним из самых популярных в России.

Список используемой литературы

Атлас деревянных конструкций. К.-Г. Гётс, Д. Хоор, Москва Стройиздат, 1985г.

Строительство каркасного дома. Левадный В. С., Самойлов В. С., Изд. Аделант, 2009г.

Каркасный дом по канадской технологии. Дорошенко Д., Изд. Питер, 2011г.

Строительство каркасных домов. ООО «Светобор», г .Волгоград.
