док, шкафов и т. д.), способных создавать «мертвые» зоны и животных.

Охранные ПИК-детекторы типа «Фотон» разработаны и поставляются российскими производителями. Они предназначены для работы в составе пультов контроля, таких, как «Сигнал», «Фобос», «Нева», «Комета» и др.

Питание прибора осуществляется по шлейфу сигнализации. В качестве датчика используется двойной пироэлемент. Благодаря применению различных типов линз детекторы имеют различные зоны обнаружения (различные диаграммы направленности). Корпус приборов выполнен по современному дизайну, что позволяет им хорошо вписываться в интерьер любого помещения.

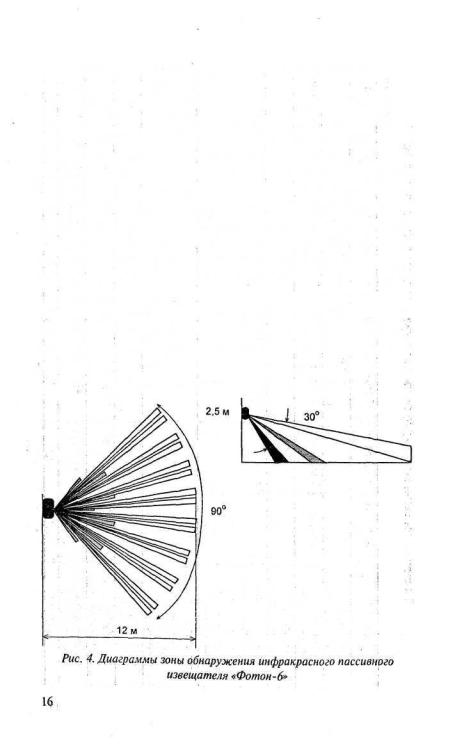

Диаграмма зоны обнаружения пассивного инфракрасного извещателя определяется оптической системой, для примера на рис.4 приведена для извещателя «Фотон-6».

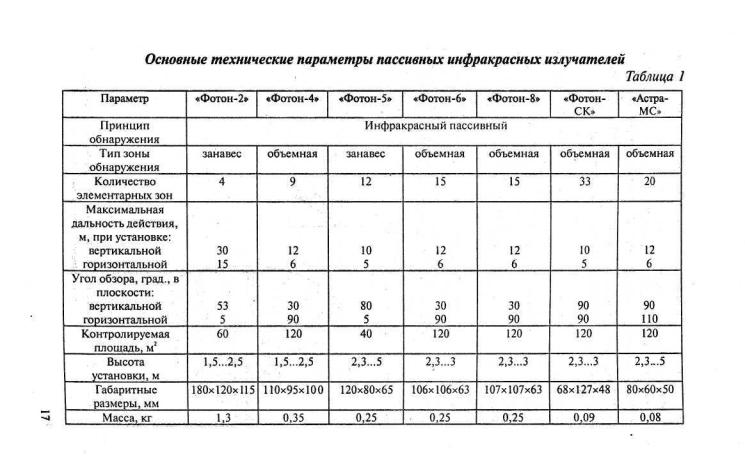

Основные технические данные извещателей типа «Фотон» приведены в табл. 1.

На российском рынке широко представлены, ПИК-де- текторы различных зарубежных производителей. Наибольшим спросом пользуются приборы компаний С&К System (США) моделей XJ660T, XJ413T, XJ450T, МС-550Т, МРС 4040Т, IQ200, FIR5030, а также компании ОРТЕХ (Фран- ция-Германия) моделей LX-2AU, PIR700E.

Активные инфракрасные извещатели движения

Активные ИК-извещатели применяют для охраны внутренних и внешних периметров помещений, окон, витрин, отдельных предметов. Они формируют тревожное извещение при изменении отраженного потока (однопозиционные извещатели) или прекращении (изменении) принимаемого потока (двухпозиционные извещатели) энергии оптического излучения, вызываемом движением нарушителя в зоне обнаружения.

Зона обнаружения извещателя имеет вид «лучевого барьера», образованного одним или несколькими параллельными узконаправленными лучами;

Дляобеспеченияустойчивойработыизвещателярекомендуетсяпридерживатьсяследующихправил:

•устанавливать излучатель и приемник на прочные, недеформируемые конструкции;

•не допускать попадания на приемник солнечных бликов и света автомобильных фар;

•не допускать нахождения посторонних предметов ближе, чем 0,5 м от пространства, по которому проходит луч.

Извещатели ИО209-1 «Вектор-2», ИОП209-4 «Вектор- 3», ИО209-13 «Вектор-СПЭК», ИО209-4 «Рубеж-ЗМ» предназначены для обнаружения проникновения нарушителя на территорию охраняемого объекта. Извещатели обеспечивают блокировку строительных конструкций, оконных и дверных проемов, коридоров, проходов и т. д.

Периметр охраняемого объекта должен быть оборудован ограждением, которое служит механической преградой для

нарушителя. С внутренней стороны ограждения необходимо выделить зону отторжения шириной не менее 1 м, которая должна быть свободна от растительности и других предметов, препятствующих прохождению лучей. Блоки извещателя можно устанавливать на стенах, специальных столбах или стойках, обеспечивающих отсутствие колебаний и вибраций.

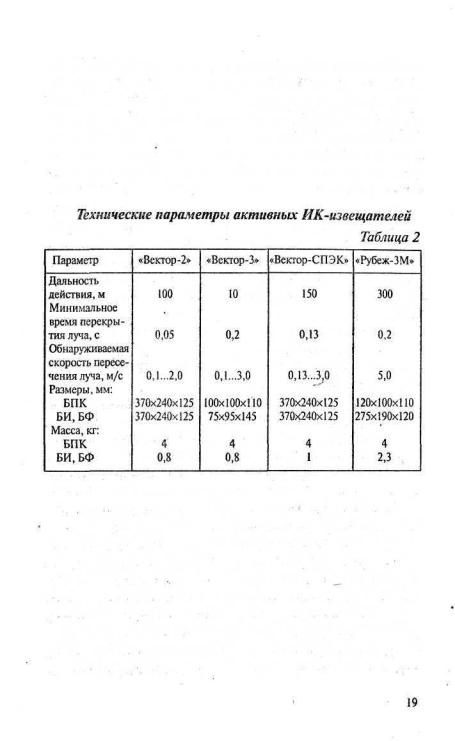

Основные параметры извещателей приведены, в табл. 2.

Радиоволновые извещатели

Радиоволновые извещатели движения предназначены для обнаружения и регистрации движения в охраняемой зоне. Каждый извещатель содержит СВЧ-модуль, в состав которого входят излучатель и приемник СВЧ-колебаний. В отличие от пассивных ИК-детекторов, радиоволновые извещатели являются активными устройствами, так как непрерывно излучают в окружающее пространство СВЧ-ко- лебания. Принцип действия этих приборов основывается на интерференции радиоволн сантиметрового диапазона

или на эффекте Доплера (изменение частоты принимаемого сигнала, отраженного от движущего объекта).

Радиоволновые извещатели можно применять для охраны объемов закрытых помещений, внутренних и внешних периметров, отдельных предметов и строительных конструкций. Зона обнаружения имеет форму эллипсоида вращения или каплевидную форму. Зоны обнаружения различных типов извещателей различаются только размерами.

Для обеспечения устойчивой работы радиоволновых извещателей нельзя устанавливать извещатели на токопроводящие конструкции. Следует вынести за пределы зоны обнаружения, колеблющиеся или движущиеся предметы, имеющие значительную отражающую поверхность, а также крупногабаритные предметы, способные создавать «мертвые» зоны.

Эффективнымимерамиуменьшениявлияниянеблагоприятныхфакторовявляются:

•закрепление предметов, которые могут двигаться в зоне обнаружения;

•выбор соответствующего направления излучения из вещателя, а также применение радионепроницаемых экранов, например, в виде металлических сеток перед предметами, вибрации или движение которых невозможно устранить;

•устранение возможности срабатывания извещателя при появлении в зоне обнаружения мелких животных и насекомых выбором высоты подвеса извещателя и ориентируя направление его излучения параллельно полу;

•не применять извещатели на объектах, вблизи которых расположены мощные радиопередающие средства.

Радиоволновые извещатели ИО407-5/2 «Аргус-2», «Ар- гус-2М», «Аргус-3» обеспечивают блокировку объемов помещений, мест сосредоточения ценностей, музейных и выставочных экспонатов и пр. Они имеют сплошные объемные зоны обнаружения с максимальной площадью до 90 м2 и контролируемым объёмом до 200 м2 при дальности 12...16 м.
