Материал: Извещатели охранных и пожарных систем сигнализаций

повреждений и доступа посторонних лиц на высоте не менее 2 м от пола. При установке извещателя все участки охраняемого стекла должны быть в пределах его прямого обозрения. Не допускается устанавливать извещатель в помещениях с уровнем шума более 70 дБ, маскировать извещатель декоративными шторами.

Из импортных звуковых излучателей интерес представляют извещатели фирмы С&К Intelli Sense (США) моделей FG-1015/1025R,Z. Извещатели битого стекла предназначены для бесконтактного обнаружения повреждений и разрушений Остекленных конструкций. Датчики регистрируют звуки, сопровождающие удар о стекло и возникающие при его разбивании. Детекторы имеют современный дизайн и могут устанавливаться на стене, оконной раме или на потолке охраняемого помещения.

Хотя в последнее время бесконтактные акустические извещатели приобрели большую популярность, однако в ряде случаев их применение ограничено, так как эти типы извещателей битого стекла реагируют как на звуки, создаваемые внутри помещения, так и на акустические колебания, приходящие от охраняемого стекла. Это откосится к ситуации, когда в охраняемых помещениях могут возникать сильные шумы звукового диапазона, которые приводят к ложным срабатываниям. В таких случаях целесообразно применять акустический извещатель модели FG 1025Z фирмы С&К.

Этот извещатель регистрирует акустические колебания, приходящие со стороны охраняемого стекла. Избирательность достигается использованием двух независимых микрофонов с последующей обработкой сигналов по времени прихода из контролируемой зоны. Эта технология позволила значительно повысить вероятность регистрации разрушения стекла, надежность извещателя в целом и его устойчивость к ложным срабатываниям.

Для дистанционного тестирования извещателей фирмы С&К используются имитаторы разрушения стекла Flex

Guard модели FG-701. Имитатор воспроизводит звук разбивающегося стекла и может быть использован для проверки работоспособности всех датчиков битого стекла.

Ультразвуковые извещатели

Ультразвуковые извещатели предназначены для охраны объемов закрытых помещений и формируют извещение о проникновении нарушителя при возмущении поля упругих волн ультразвукового диапазона, вызываемом движением нарушителя в зоне обнаружения. Зона обнаружения извещателя имеет сложную форму эллипсоида вращения.

Для обеспечения устойчивой работы ультразвуковых извещателейнеобходимособлюдатьследующиеправила:

•не следует применять извещатели в помещениях с уровнем акустических шумов выше 60 дБ;

не устанавливать извещатели в витринах, над радиаторами отопления, на подоконниках, вблизи оконных штор и комнатных растений, а также не допускать попадания этих предметов в зону обнаружения;

•на период охраны необходимо закрывать на запоры двери, окна, форточки, люки, а также выключать вентиляционные установки, калориферы, телефоны, звонки, громкоговорители и т. п.;

•не допускать нахождения в охраняемом помещении животных и птиц;

•не следует размещать в одном помещении два и более извещателей или отрегулировать их таким образом, чтобы зоны обнаружения не пересекались при максимальной чувствительности.

Ультразвуковые извещатели ИОП308-3 «Эхо-2», ИО308-1 «Эхо-3», ИО308-2 «Эхо-А» предназначены для обнаружения движения нарушителя в охраняемой зоне посредством блокировки локальных зон объемов помещений, мест сосредоточения ценностей. Извещатели применяют

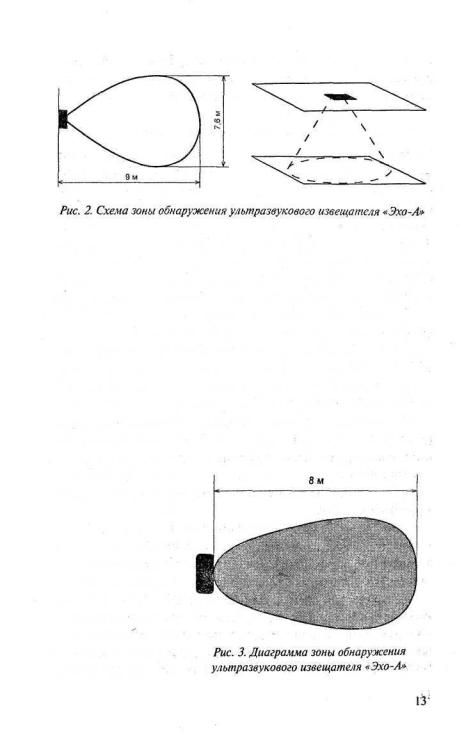

для охраны помещений с большой загруженностью предметами интерьера. Они обладают высокой помехозащищенностью, имеют индикатор визуального контроля, регулировку чувствительности, позволяющую установить требуемые размеры зоны обнаружения. Диаграмма зоны обнаружения извещателя приведена на рис. 2.

Объемный охранный ультразвуковой детектор «Эхо-А» предназначен для охраны закрытых помещений и обеспечивает блокировку локальных зон помещения — мест сосредоточения ценностей, оргтехники и т. п. при установке детектора на потолке (рис. 3) можно осуществлять охрану отдельных объектов, расположенных внутри больших помещений, причем р е г у л и р о в к о й чувствительности можно плавно изменять размеры охраняемой зоны от 6 до 70 м2.

Ультразвуковой извещатель «Витрина» предназначен для охраны закрытых помещений, об-

наружения проникновения нарушителя в охраняемый объем, перемещения предметов внутри него с последующей выдачей тревожного извещения.

Ультразвуковой извещатель состоит из блока обработки сигналов (БОС), акустического излучателя (АИ) и акустического приемника (АП). Акустические излучатель и приемник выполнены в виде пластиковых цилиндров, снабженных поворотными кронштейнами для пространственной ориентации в охраняемом объеме. Основу АИ и АП составляют пьезоэлектрические ультразвуковые преобразователи с взаимно согласованными параметрами. Действие их основано на интерференции ультразвуковых колебаний. При закрытых окнах и дверях пространство, контролируемое детектором, ограничено, и в точке расположения приемника формируется устойчивая интерференционная картина. При проникновении нарушителя в помещение устойчивость интерференционной картины нарушается и формируется сигнал тревоги.

Пассивные инфракрасные извещатели движения

Для охраны внутренних помещений наибольшее распространение получили ПИК-детекторы (пассивные инфракрасные детекторы) движения.

Принцип действия ПИК-детекторов основан на регистрации изменения интенсивности инфракрасного (ИК) спектра излучения, возникающего при движении теплового объекта, например, человека или животного в зоне контроля. Чувствительным элементом такого прибора является пироэлемент (пироприемник), на поверхности которого под действием ИК-излучения от любого теплового объекта возникает электрический сигнал. Для регистрации факта движения теплового объекта в детекторе с помощью многосегментного зеркала формируется многолучевая диаграмма направленности, состоящая из множества лучей детекции, которые направлены под разными углами и в различных направлениях.

Пересечение этих лучей тепловым объектом приводит к попаданию на пироэлемент импульсов ИК-излучения, и как следствие, происходит формирование последним электрических импульсов. Эти импульсы усиливаются и обрабатываются детектором, который подсчитывает их количество, и временной интервал между ними. Значение этих параметров определяют помехоустойчивость прибора и диапазон обнаруживаемых скоростей перемещающегося теплового объекта (от 3 м/с для быстробегущего человека до 0,3 м/с для очень медленного перемещения). Лучи детекции образуют зону обнаружения, которая определяет чувствительность прибора, т. е. максимальное расстояние, на котором еще происходит уверенное обнаружение перемещающегося объекта. Точные геометрические характеристики (конфигурация) зоны обнаружения обеспечиваются многосегментными зеркалами и оптической системой на линзах Френеля. Использование различных типов линз позволяет изменять конфигурацию зоны обнаружения в зависимости от обстановки. Благодаря этому детекторы движения имеют универсальное применение и используются для охраны объемов помещений, мест сосредоточения ценностей, подходов к ним, коридоров, внутренних периметров, оконных и дверных проемов и т. д.

Ведущие мировые фирмы-производители ПИК-детек- торов в качестве чувствительных элементов используют пироприемники с двумя и более чувствительными площадками, что позволяет существенно снизить вероятность ложных срабатываний под воздействием внешних факторов, например конвективных потоков воздуха, световых и радиочастотных помех. Однако для обеспечения устойчивой работы извещателя не рекомендуется устанавливать его над отопительными приборами; направлять извещатель на вентиляторы теплого воздуха, прожекторы, софиты, яркие лампы накаливания; попадание на извещатель прямых солнечных лучей; а также не рекомендуется нахождение в зоне обнаружения предметов (штор, перегоро-
