Дипломная (вкр): Интеграция системы контроля доступа с системой видеонаблюдения на примере Сыктывкарского государственного университета

Электронная проходная PERCo-KT02.3 (далее - ЭП) предназначена для организации одной двухсторонней точки прохода на территорию предприятия.

Контроль доступа через ЭП осуществляется оператором с помощью пульта дистанционного управление, входящего в комплект поставки или, после дополнительной настройки с использованием ПО PERCo-S-20, по бесконтактным картам доступа (рисунок 5).

Рисунок 5 - Электронные проходные КТ02.3

Состав:

 турникет

       встроенный контроллер СКУД

       два встроенных считывателя бесконтактных карт доступа (HID/EM-Marin)

       пульт дистанционного управления

       программное обеспечение PERCo-SL01 «Локальное ПО»

В зависимости от задач предприятия она может работать как:

 самостоятельная система контроля доступа на 1 точку прохода

       часть системы контроля доступа, обслуживающей несколько точек прохода

 автономный турникет, управляемый оператором от пульта дистанционного управления

Электронная проходная КТ02.3 имеет возможность прямого подключения к компьютеру или к локальной вычислительной сети предприятия (сети Ethernet) для ввода данных и получения отчетов.

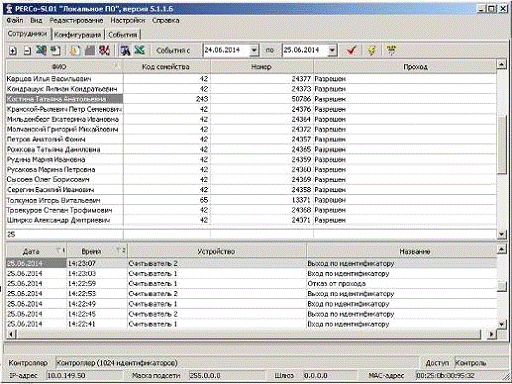

В стандартном комплекте Электронной проходной поставляется бесплатное программное обеспечениеPERCo-SL01 для организации набора функций системы контроля доступа (рисунок 6).

Рисунок 6 -Бесплатное программное обеспечениеPERCo-SL01

Установка сетевого ПО комплексной системы безопасности PERCo-S-20 позволяет на базе электронной проходной решать задачи безопасности и повышения эффективности работы предприятия. Помимо контроля доступа можно организовать контроль нарушений трудовой дисциплины, автоматизация учета рабочего времени и расчета заработной платы.

КТ02.3 может применяться совместно с картоприемником бесконтактных карт доступа, позволяя организовать изъятие карт посетителей.

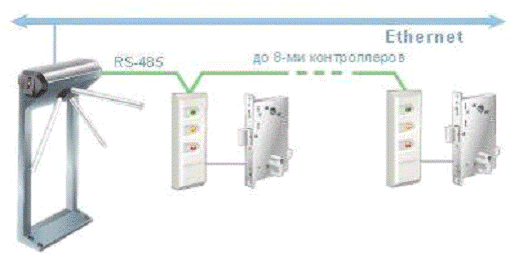

В модели KT02.3 к встроенному в стойку турникета контроллеру можно подключить до 8-ми контроллеров СКУДPERCo-CL201 со встроенным считывателем, что обеспечивает экономичное оборудование 8-ми помещений системой контроля доступа (рисунок 7).

Рисунок 7 - Схема подключения 8-ми контроллеров

Для формирования зоны прохода KT02.3 может быть дополнена секциями ограждения.

Встроенный замок механической разблокировки позволяет открыть турникет с помощью ключа, обеспечив свободное вращение преграждающих планок в обоих направлениях.

Дополнительно стойка турникета может комплектоваться складывающимися планками «Антипаника» (рисунок 8).

ЭП может работать как автономно, без постоянного подключения к локальной сети или ПК, так и в составе системы безопасности PERCo-S-20. Все зарегистрированные события прохода сохраняются в энергонезависимой памяти контроллера ЭП. Пропускная способность 30 человек в минуту, а энергонезависимая память рассчитана на 135000 тысяч событий.

Рисунок 8 - Складывающиеся планки «Антипаника» Также в Университете используется система видео наблюдения ведущий

Российской компании IP-видеокамерBEWARD, модели BD4330DS и N630.

Компания BEWARD сознательно исключает из своего ассортимента продукцию IP-видеонаблюдения низшего ценового диапазона, широко представленную на современном рынке различными интернет-магазинами, пригодную только для развлечения и частного домашнего использования в решении задач, некритичных к надежности и стабильности оборудования.

BEWARD - компания со 100-процентным российским капиталом, весь ассортимент которой направлен на импортозамещение эффективным отечественным оборудованием, адаптированным под российские условия эксплуатации. BEWARD - это компания с гибкой линией производства, что дает возможность оперативно и эффективно адаптировать предлагаемый товар компании под конкретные нужды заказчика. Главной особенностью является то, что ПО способно адаптироваться под конкретные требования, а точнее ip камеры моделей BD4330DS и N630 очень хорошо интегрируются с системой безопасности PERCO, используемой в университете. Использование данных моделей видеокамер также обосновано наилучшим соотношением цены и качества.

Научно-производственное предприятие «Бeвард» (BEWARD) - ведущая российская компания, основанная в 2004 году как разработчик и производитель IP-видеокамер. За годы работы «Бeвард» сумел применить и адаптировать в России весь накопленный мировой опыт в области IP-решений и максимально снизить стоимость таких решений. В настоящее время BEWARD представляет собой группу компаний, объединенных единым замыслом разработки и внедрения собственных профессиональных решений обеспечения безопасности на объектах любой сложности. В структуру группы входят компании:

Таким образом, используемая в университете система безопасности соответствует современным тенденциям, но не стоит забывать и о перспективах развития интегрированных систем безопасности. Основные направления определяются следующими требованиями:

1.  Снижение роли человека в процессе обеспечения безопасности за счет повышения интеллектуальности систем;

2.       Снижение уровня ложных срабатываний за счет более тесного использования подсистем;

.         Требование открытости. Разработчики ИСБ должны обеспечить заказчику посредством открытых протоколов возможности подключения систем и оборудования других производителей и гибкого настраивания ИСБ под свои нужды.

Реализация указанных требований с одной стороны позволит увеличить эффективность систем безопасности, снизить человеческий фактор, с другой - сделает построение интегрированных систем более прозрачным.

Заключение

Системы контроля и управления доступом (СКУД) прочно заняли свое место в перечне технических систем безопасности, предлагаемых на рынке.

Более того, темпы роста продаж оборудования СКУД составляют 15%, а остальных систем охраны в два раза меньше - 7%. Любая СКУД предназначена для того, чтобы автоматически пропускать тех, кому это положено, и не пропускать тех, кому это запрещено, контролируя тем самым перемещения сотрудников и посетителей на территории предприятия.

Все СКУД делятся на два типа: программные и контроллерные. Отличие их в том, что в контроллерных СКУД информация о назначенных картах и проходах изначально закладывается в контроллер, и только потом переносится на компьютер. В программных же СКУД непосредственная связь оборудования с компьютером дает возможность получать и обрабатывать информацию сразу же в момент ее поступления.

Таким образом, в настоящее время системы контроля и управления доступом (СКУД) прочно заняли свое место в перечне технических систем безопасности, предлагаемых на рынке. Вместе с охранно-пожарной сигнализацией и системами телевизионного наблюдения они образуют базу для интеграции систем безопасности зданий в единый комплекс.

Так же неотъемлемым элементом интегрированной системы является система видеонаблюдения.

Основная задача системы видеонаблюдения - получение, запись и воспроизведение визуальной информации о текущих событиях на охраняемом объекте. Устройства, представленные сегодня на рынке оборудования для систем безопасности, дают возможность спроектировать систему видеонаблюдения с хорошими техническими характеристиками, надежную и удобную в эксплуатации.

Контроль периметра крупного объекта или слежение за потоком посетителей в супермаркетах - этим возможности IP-видеонаблюдения отнюдь не ограничиваются. Широкий функционал, простота интеграции и гибкость настроек позволяют применять сетевые камеры для решения как привычных, так и нетривиальных задач.

Интегрированная система безопасности (ИСБ) - совокупность технических средств (двух или более взаимоувязанных АС), предназначенных для построения систем охранной, пожарной сигнализации и оповещения, управления противопожарной автоматикой, контроля и управления доступом и систем телевизионного наблюдения, которые обладают технической, информационной, программной и эксплуатационной совместимостью так, что эту совокупность можно рассматривать как единую АС. В Сыктывкарском государственном университете используются электронные проходные компании PERCo, которая специализируется на серийном производстве оборудования и систем безопасности собственной разработки с 1988 года.

Электронные проходные - это готовые решения, которые позволяют самым простым и удобным способом организовать систему контроля доступа в учреждениях и на предприятиях. Электронные проходные выглядят как турникеты, но включают в себя всю электронику систем контроля доступа. В Сыктывкарском государственном университете используются электронные проходные серии KT02.3.

Также в Сыктывкарском государственном университете используется система видеонаблюдения ведущей Российской компании IP-видеокамер BEWARD. Главной особенностью является то, что ПО способно адаптироваться под конкретные требования, а точнее ip камеры моделей BD4330DS и N630 очень хорошо интегрируются с системой безопасности PERCO, используемой в университете. Использование данных моделей видеокамер также обосновано наилучшим соотношением цены и качества.

Таким образом, используемая в университете система безопасности соответствует современным тенденциям, но не стоит забывать и о перспективах развития интегрированных систем безопасности.

Список использованной литературы

1.   Абалмазов Э.И. Энциклопедия безопасности : справочник. М.: КНОРУС, 2011. 516с.

2.   Андрусенко С.И. Интегрированные системы безопасности на крупных объектах // Все о вашей безопасности. 2011. № 2. С.67-73

3.   Абрамов А.М. Системы управления доступом. М.: "Оберег-РБ", 2013. 238с.

4.   Барсуков В.С. Безопасность: технологии, средства, услуги: учеб.пособие. М.: Юнити, 2011. 280с.

5.   Барсуков В.С. Интегральная защита информации // Системы безопасности, 2012. №5. С.102-103.

6.   Гензберк Ю.Н. Охранное телевидение : учеб.пособие. М.: Пресс-Медиа, 2011. 312с.

7.   Генне О.В. Интеграции систем видеонаблюдения // Защита информации. М.: Конфидент, 2012. №1. С.28-31

8.   Груба И.И. Системы охранной сигнализации : учеб.пособие. М.: СОЛОН-ПРЕСС, 2012. 220 с.

.     Крахмалев А.К. Интегрированная система безопасности: учеб.пособие. М.: Москва, 2013. 243с.

10. Крахмалев А.К. Средства и системы контроля и управления доступом : учеб.пособие. М.: НИЦ "Охрана" ГУВО МВД России. 2013.

11. Мялянов В.С. Мир связи : учеб.пособие. Спб.: Наука и техника, 2012. 214c.

12. Омельянчук А.М. Интегрированные системы безопасности //Защита информации. 2012. № 2. С.49-51

13. Омельянчук А.М. Integratiosapiens // Все о вашей безопасности. 2011. № 2. С.78-84

14. Рыжов В.А. Проектирование и исследование комплексных систем безопасности : учеб.пособие. Спб.: НИУ ИТМО, 2013. 156с.

15. Сабынин В.Н. Организация пропускного режима первый шаг к обеспечению безопасности и конфиденциальности информации // Информост радиоэлектроники и телекоммуникации, 2011. №3 . С.32-35

16. Тарасов Ю.А. Контрольно-пропускной режим на предприятии. Защита информации // Конфидент, 2012. № 1. С.54-57.

17. Хализев В.Н. Математическая модель синтеза интегрированной системы безопасности // Научный журнал КубГАУ, 2012. №81(07) С.1-15.

18.     Beward: системы безопасности.

19. PERCo: производство систем безопасности.
