Дипломная (вкр): Интеграция системы контроля доступа с системой видеонаблюдения на примере Сыктывкарского государственного университета

К сожалению, в рамках одной статьи невозможно рассмотреть полный перечень базовых функций рассматриваемых систем, однако очевидно, что система охранной сигнализации должна обеспечивать:

· возможность работы с различными типами средств обнаружения, устанавливаемых как внутри, так и снаружи помещений, при наличии как минимум соответствующей защиты входных цепей;

·   электропитание средств обнаружения, в том числе удаленных на значительное расстояние;

· дистанционный контроль их работоспособности;

·  функционирование в широком диапазоне внешних воздействующих факторов, в том числе в части электромагнитной совместимости;

· реализацию различных тактик постановки/снятия под охрану/с охраны и т.д.

Современные СКУД в свою очередь должны:

обеспечивать контроль и управление доступом на различных типах контрольно-пропускных пунктов (пешеходных, автомобильных, железнодорожных), а также в категорированные помещения объекта;

исключать пронос/провоз запрещенных предметов (оружия, взрывчатых веществ и т.п.);

· задерживать потенциальных нарушителей;

·         поддерживать различные способы удостоверения проходящих лиц и т.д.

Другая проблема, возникающая при интеграции систем и средств, различными производителями, это их совместимость. Разработка и введение в действие единого стандарта, определяющего вопросы технической, информационной, энергетической, конструктивной и иных видов совместимости, позволят значительно упростить решение возникающих у потребителей проблем.

1.3     Технические тенденции развития СКУД

Являясь неотъемлемой частью систем безопасности, СКУД обладают значительным потенциалом. Они способны взаимодействовать с другими информационными системами, которые обеспечивают жизнедеятельность зданий и управление компанией. Прежде всего, речь идет о системах управления зданием, системах управления персоналом и коммерческих системах.

Такое положение СКУД по отношению к другим системам объясняется их непосредственным взаимодействием с пользователями. Получая максимальную информацию о действиях людей (в том числе от других систем безопасности), они могут делиться ею с другими системами здания. Это в значительной степени упрощает и стимулирует их работу, позволяет собственникам получить значительную экономию энергоресурсов.

Так, например, реальные данные о времени прихода и ухода работников из здания позволяют регулировать микроклимат и освещенность на рабочем месте. С учетом значительного вклада этих систем в энергопотребление - до 60%, экономия от применения подобных алгоритмов может составить 10-15%.

Та же информация, обработанная для бухгалтерских и кадровых служб предприятия, позволяет автоматизировать расчет заработной платы, отпусков, вести учет и анализ посещаемости по каждому человеку.

Как результат - уменьшение расходов на бухгалтерский аппарат, повышение                  управляемости предприятием. Другой пример: унификация карточных технологий в СКУД позволяет интегрировать на уровне карточки коммерческие и социальные приложения, как-то: внутренняя расчетная система, медицинская информация, электронный кошелек и многое другое.

Появление карточек как универсального средства идентификации, ключа и накопителя дало значительный импульс развитию СКУД. Наиболее перспективными технологиями сегодня являются проксимити, СМАРТ, RFID.

Несмотря на широкое распространение этого типа карточек и очевидного их преимущества над магнитными и виганд-аналогами, они все же до сих пор отличаются высокой ценой около 5 долларов США и ограниченным диапазоном считывания (до 15см). Принимая во внимание современные требования к функционированию СКУД, следует ожидать в течение 3 лет снижения цены до 2-3 долларов и увеличения зоны действия пассивной карточки до 1-1,5 метра. Последнее позволяет реализовать технологию hands-free.

Главный недостаток смарт-карточек - высокая цена - 25-50 долларов США. Это связано с более сложной ее конструкцией и наличием встроенного микропроцессора. Однако для многих приложений эти недостатки перевешиваются следующими преимуществами: высокая защищенность и многофункциональность. Последнее качество нивелирует цену карточки, если помимо СКУД она используется в качестве электронного кошелька и накопителя различных индивидуальных данных.

Рынок безопасности с нетерпением ожидает прорыва в области hands-free технологий. Эти ожидания связаны с прогнозируемыми результатами, которые демонстрирует технология RadioFrequencyIdentification. В перспективе это позволит пользователю передвигаться по зданию, не доставая карточки.

Система доступа сама будет отслеживать перемещение человека, улавливая радиосигналы крошечного транспондера на расстоянии до 4 метров. Эта же технология будет применяться и для слежения за перемещением ценного имущества.

Пока внедрение RFID сдерживается дороговизной оборудования и неудовлетворительной защитой транспондеров от экранирования.

Однако, по мнению аналитиков Frost&Sullivan, с внедрением технологии «прыгающая частота» и снижением стоимости транспондера до 1 доллара неизбежно внедрение этой технологии СКУД. Уменьшение стоимости транспондера уже имеет место из-за распространения RFID в системах складского учета и логистики. Годовые темпы роста составляют до 35%.

Биометрические СКУД, включающие в себя такие технологии как идентификация по сетчатке глаза, отпечатку руки, геометрии руки, подписи и голосу, пока не совсем готовы для практического сервисного применения.

Даже наиболее заинтересованные в биометрических технологиях организации - военные, ядерные объекты и банки - до сих пор продолжают эксперименты. Главным препятствием на пути внедрения биометрии в системы доступа остается скорость распознавания. Это не позволяет эффективно применять ее на объектах с большим количеством пользователей. Скорее всего биометрические СКУД в виде электронного дверного замка будут, прежде всего, востребованы на рынке частного жилья, где скорость распознавания не имеет большого значения. Лидерами среди биометрических технологий являются идентификация по сетчатке глаза, отпечатку пальца и геометрии руки. Ожидается, что в течение 5 лет будут достигнуты приемлемые параметры по скорости распознавания и ложным тревогам.

Развитие компьютерных сетей зданий подталкивает собственников к решению сложной психологической задачи - интеграции систем безопасности в общую корпоративную сеть. До сих пор службам безопасности удавалось аргументированно доказывать необходимость раздельного существования компьютерной сети и сети службы безопасности.

Однако, как и в случае с внедрением компьютера, службе безопасности придется уступить. Программная платформа для такой интеграции существует - это протокол TCP/IP и операционная система WINDOWS NT, 2000.

Одна из ключевых возможностей, предоставляемых СКУД, - это дистанционное управление доступом в зданиях, расположенных за сотни и тысячи километров от оперативного центра. Широкое распространение подобных решений ограничивается пропускной способностью телекоммуникационных магистралей. Прежде всего, это связано с необходимостью передачи качественного видеоизображения с нормальной скоростью (20-25 кадров в секунду от каждой камеры). Создание подобных недорогих каналов со скоростью передачи в сотни гигабайт в секунду - дело будущего.

СКУД прогрессируют значительными темпами. Они оказывают влияние на эффективность работы смежных систем и впитывают в себя новейшие доступные электронные технологии. Как в этих обстоятельствах определить достаточность той или иной схемы построения СКУД? Ответ прост: спросите у профессионала из безопасности и вместе с ним подберите приемлемое для вас решение.

Таким образом, в настоящее время системы контроля и управления доступом (СКУД) прочно заняли свое место в перечне технических систем безопасности, предлагаемых на рынке. Вместе с охранно-пожарной сигнализацией и системами телевизионного наблюдения они образуют базу для интеграции систем безопасности зданий в единый комплекс.

видеонаблюдение контроль интеграция безопасность

2. Общие сведения о системах видеонаблюдения

.1 Структура и основные элементы систем видеонаблюдения

Основная задача системы видеонаблюдения - получение, запись и воспроизведение визуальной информации о текущих событиях на охраняемом объекте. Устройства, представленные сегодня на рынке оборудования для систем безопасности, дают возможность спроектировать систему видеонаблюдения с хорошими техническими характеристиками, надежную и удобную в эксплуатации.

Большинство систем видеонаблюдения строится на базе локальной сети. Это связано с тем, что такой подход относительно прост и привычен, прежде всего, для пользователя: управление элементами системы осуществляется через ПК, подключенный к сети. Однако по-прежнему распространен «классический» вариант реализации на базе многоканальных видеорегистраторов (рисунок 3).

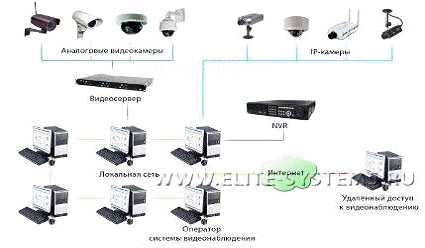

Рисунок 3-«Классический» вариант системы видеонаблюдения Основной элемент системы видеонаблюдения - это видеокамеры.

Видеокамеры различаются и по основным параметрам, и по конструктивным особенностям, и по принципу обработки сигнала (табл. 1).

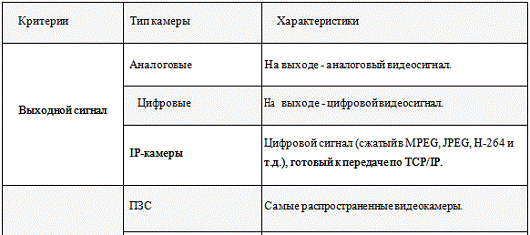

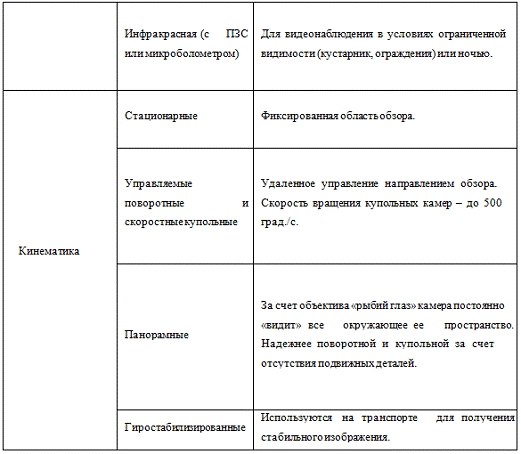

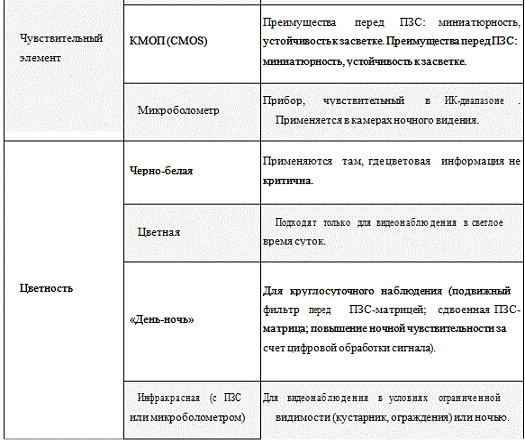

Таблица 1 - Элементы системы видеонаблюдения

Объектив - предназначен для того, чтобы проецировать световой поток на чувствительный элемент камеры. Различают объективы с постоянным фокусным расстоянием, варифокальные (фокусное расстояние можно настроить вручную), трансфокаторы (фокусное расстояние изменяется дистанционно). Многие корпусные видеокамеры поставляются в комплекте с объективом. Часто объектив представляет собой конструктивную составляющую камеры. Например, скоростная купольная камера является интегрированным устройством, в состав которого входит трансфокатор. В панорамных камерах объектив «рыбий глаз» также является неотъемлемой частью.

Мониторы: на монитор системы видеонаблюдения можно выводить изображение с одной или нескольких камер. Поэтому монитор должен поддерживать многоэкранный режим вывода видео; желательна поддержка режима «картинка в картинке», что позволяет экстренно выводить видео с тревожного канала. В зависимости от того, где будет установлен монитор, к его техническим характеристикам (яркости, контрастности, углу обзора) предъявляются специфические требования.

Сетевое и коммутационое оборудование - помимо сетевого оборудования (маршрутизаторов, коммутаторов, концентраторов) при построении систем видеонаблюдения используются специальные коммутационные устройства, ориентированные на подключение аналоговых видеокамер:

1.       Мультиплексоры - для последовательного или одновременного вывода нескольких каналов видео,

2.       Квадраторы - 4-канальные мультиплексоры

3.       Матричные коммутаторы - для вывода любого из видеоканалов на любой из мониторов,

4.       Видеосерверы - для преобразования, сжатия и передачи по IP-сети аналогового видеосигнала

Дополнительно оборудование - если необходимо расширить возможности системы видеонаблюдения или адаптировать существующее оборудование к новым условиям работы, используют дополнительные устройства:

1.       Кожухи и кронштейны расширяют возможности монтажа камер.

Кронштейны бывают фиксированными и управляемыми поворотными (PTZ).

Кожухи, помимо фиксации камеры в определенном положении, обеспечивают также ее защиту от внешних условий. Существуют обыкновенные, погодозащищённые (с подогревом) или пыле- и влагозащищенные (IP-66/67) кожухи.

2.       ИК-подсветка используется совместно с камерами чувствительными в ИК-диапазоне, для видеонаблюдения в темное время суток при недостаточной освещенности.

3.       Датчики и аппаратные детекторы движения подключаются к тревожным входам видеокамеры и позволяют включать запись или осуществлять поворот видеокамеры в определенное положение.

4.       Внешние микрофоны используются совместно с видеокамерами для включения видео по уровню звука или для использования видеокамеры по аналогии с видеодомофоном.

.2 Области применения и обзор программного обеспечения систем видеонаблюдения

Контроль периметра крупного объекта или слежение за потоком посетителей в супермаркетах - этим возможности IP-видеонаблюдения отнюдь не ограничиваются. Широкий функционал, простота интеграции и гибкость настроек позволяют применять сетевые камеры для решения как привычных, так и нетривиальных задач.

Кафе, бары, рестораны - для организации видеонаблюдения за работой кафе, баров и ресторанов используются IP-системы с функционалом, подобным предыдущему решению. Но перед ними ставятся еще и специфические задачи, например, уведомить администратора о приходе посетителей, вычислить время, проведенное клиентами в заведении.

Отслеживание поведенческого фактора позволяет определить наиболее востребованные зоны и использовать эту информацию в маркетинговых целях.

Дополнительный бонус - возможность объединить в сеть сразу несколько заведений, что повышает рентабельность бизнеса.

Почти любая IP-система видеонаблюдения подходит для контроля территории загородного дома, дачного участка или городской квартиры.

Специальное программное обеспечение ориентировано на то, чтобы отслеживать ситуацию и просматривать архивы с компьютера, планшета или смартфона. Информация об обнаружении движения в подконтрольной зоне поступает в виде уведомления на телефон. Промышленные и складские объекты - повысить конкурентоспособность склада, промышленного предприятия или логистического объекта в условиях масштабной конкуренции можно разными способами, и один из самых эффективных - установить камеры и специальное ПО Macroscop. Устройства будут отслеживать движущиеся объекты и отсылать тревожные уведомления, проконтролируют въезд и выезд автотранспорта по номерам.

Офисные помещения - практика показывает, что установка видеонаблюдения в офисе способствует оптимизации бизнес-процессов и окупается достаточно быстро за счет повышения трудоспособности каждого сотрудника и налаживания дисциплины. Аппараты слежения оперативно оповестят о наличии людей в неурочное время, предоставят полную информацию о происходящем в стенах каждого подконтрольного кабинета и помогут решить любой конфликт, особенно если дополнить оборудование микрофонами для записи звука.

Автостоянки - с не меньшей щепетильностью, чем за домом, квартирой или здоровьем, сегодня люди следят за безопасностью собственного транспорта, поэтому присутствие сетевого наблюдения на автостоянках будет нелишним. Помимо банального контроля наличия людей с целью предотвращения актов вандализма или угона, система умеет фиксировать автономера. Эти данные пригодятся для решения конфликтных ситуаций, возникающих в результате повреждения транспортного средства или ДТП.
