Инструменты качества: диаграммы Исикавы и разброса (рассеивания)
МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РОССИЙСКОЙ ФЕДЕРАЦИИ ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ БЮДЖЕТНОЕ ОБЩЕОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ
ВЫСШЕГО ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ
«ГОСУНИВЕРСИТЕТ - УНПК»
Кафедра
«Приборостроение, метрология и сертификация»
Лабораторная работа №2
по дисциплине: «Средства и методы управления качеством»
«Инструменты
качества: Блок-схема, Исикава.»
Работу выполнила ст. гр. 21- УК:
Другова А.Н., Маклакова Т.И.,
Стрелкова К.Г., Толбина О.Ю.
Преподаватель: Любимов А.В.
Орел 2013
Задание 1. Разработка блок-схемы
рекламного проекта
Рис. 1 -
Блок-схема процесса осуществления рекламного проекта
Задание 2. Для исследования качества процесса изготовления стальных осей на токарном станке были измерены 90 осей. Постройте гистограмму.
исикава разброс качество изделие

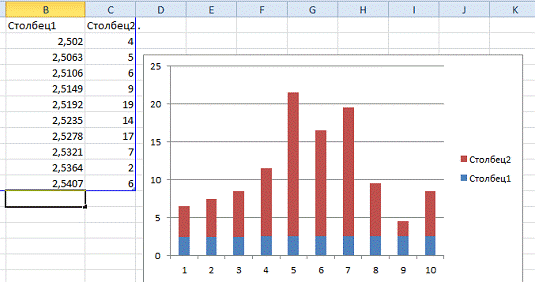

Рис. 2 - Гистограмма
Задание 3. Построить диаграмму
разброса(рассеивания).
Номер интервала,i Частоты, mj
Относительная частота
1
2.502;2,5063
4
2
2,5063;2,5106
5
3
2,5106;2,5149
6
4
2,5149;2,5192
9
5
2,5192;2,5235
19
6
2,5235;2,5278
14 2,5278;2,5321
17
8
2,5321;2,5364
7
9
2,5364;2,5407
2
10
2,5407;2,545
6
Распределение с обрывом
слева(справа). Это одна из тех форм, которые часто встречаются при 100%
контроле изделий из-за плохой воспроизводимости процесса, а так же когда,
например, отобраны и исключены из партии все изделия с параметрами ниже
контрольного норматива (или выше, или те и другие)

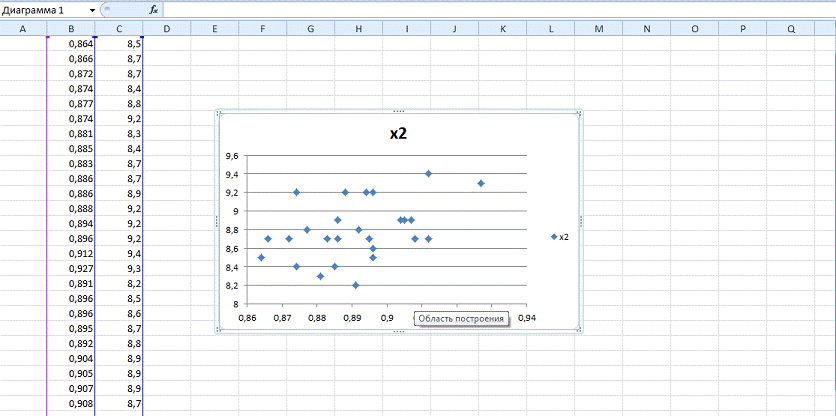

Рис. 3 - Диаграмма рассеивания
