Пропедевтика внутренней медицины

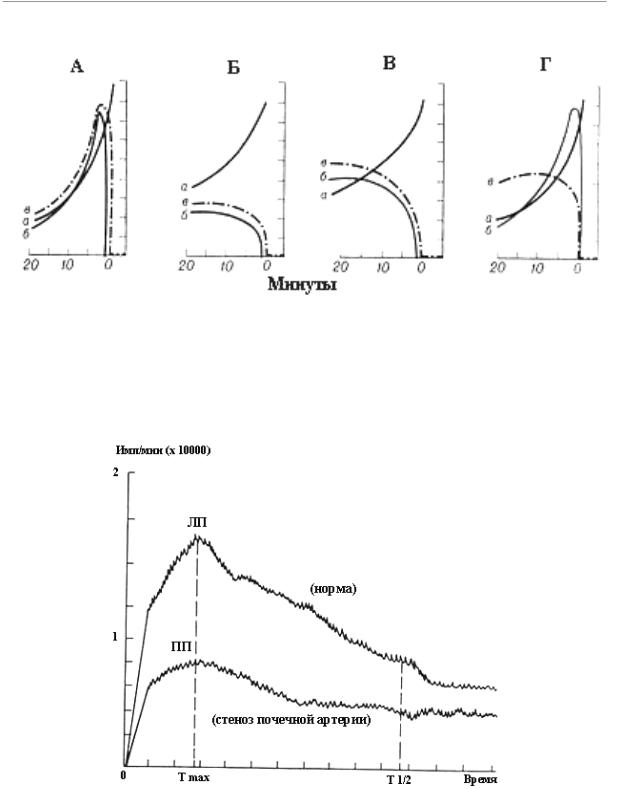

Рис. 8.35. Варианты радиоренограмм.

∙А – норма, Б – хронический гломерулонефрит с нарушением азотовыделительной функции почек, В – двусторонний гидронефроз, Г – мочекаменная болезнь, калькулезный левосторонний пиелонефрит;

∙а – клиренс крови, б – ренограмма правой почки, в – ренограмма левой почки.

Рис. 8.36. Радиоренограмма нормальная (левая почка)

ипри реноваскулярной гипертензии (правая почка).

∙Tmax – время достижения максимального уровня (до 4 минут), Т1/2 – время периода полувыведения 131I-гиппурана;

∙ЛП – левая почка, ПП – правая почка.

296

Пропедевтика внутренней медицины

Исследование системы опоры и движения

Рис. 8.38. Методы исследования суставов.

∙КТ - компьютерная томография;

∙МРТ - магнитно-резонансная томография.

298

Пропедевтика внутренней медицины

Рис. 8.39. Рентгенологические признаки болезней суставов.

Тепловое действие невидимых инфракрасных лучей, излучаемых тканями суставов, регистрируется с помощью тепловизоров (термографов). Эти аппараты создают четкую картограмму поверхностной температуры тела, где «теплые» и «холодные» участки имеют различный цвет. Для определения точной

количественной характеристики термограмм пользуются специальными стандартными эталонами. Учитываются такие показатели, как площадь симметричных и асимметричных участков, областей гипо- и гипертермии, степень однородности изотермических зон. Термограммы у здоровых людей

характеризуются равномерным снижением уровня теплового излучения овальной формы с четкими контурами или наличием одного-двух светлых участков по внутренней стороне сочленения. Различия температуры в симметричных участках не превышают 0,5°С.
