Материал: Горбатов Аттестационные испытания автоматизированных систем от 2014

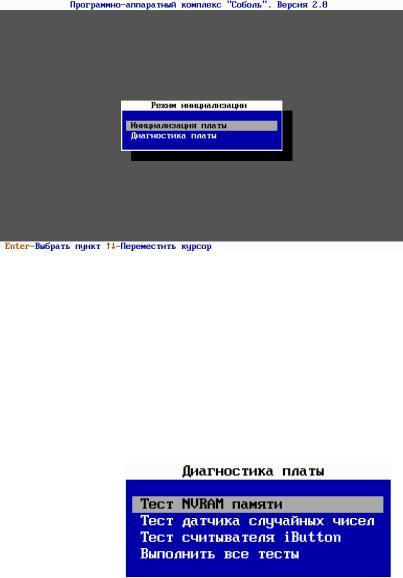

Рис. 9.15 Окно инициализации

В этом случае необходимо в BIOS Setup разрешить загрузку операционной системы с модулей расширения BIOS сетевых плат.

Совет. Прежде чем приступить к инициализации рекомендуется проверить работоспособность комплекса «Соболь». Для этого выберите в меню команду «Диагностика платы» и нажмите клавишу <Enter>. В появившемся на экране меню выберите команду «Выполнить все тесты» и нажмите клавишу <Enter>. После успешного завершения всех тестовых процедур нажмите клавишу <Esc>.

После активации в меню администратора команды «Диагностика платы» на экране появится следующее меню (рис. 9.16)

Рис. 9.16. Окно диагностики платы

Команды этого меню запускают процедуры проверки компонентов комплекса.

226

По завершении каждой процедуры на экран выводится окно с сообщением о ее результате.

Тест NVRAM памяти. Этот тест проверяет работоспособность энергонезависимой памяти комплекса «Соболь» − NVRAM памяти. В ходе проверки осуществляются попытки доступа на чтение и запись для каждого сегмента двух банков NVRAM памяти комплекса.

Процедура проверки не приводит к потере данных, хранящихся в NVRAM памяти, но только при соблюдении следующего запрета − во время выполнения проверки запрещается проводить перезагрузку компьютера и отключать питание.

Тест датчика случайных чисел. Этот тест проверяет работо-

способность аппаратного датчика случайных чисел комплекса «Соболь». Тестирование заключается в проверке равномерности распределения случайных чисел, генерируемых датчиком. Процедура выполняется в три прохода, что позволяет повысить надежность получаемых результатов.

Тест считывателя iButton. Этот тест проверяет правильность обмена данными между считывателем персональных идентификаторов iButton, подключенным к плате комплекса «Соболь», и идентификатором iButton, предъявляемым во время проверки.

Процедура проверки не приводит к потере данных, хранящихся в идентификаторе.

Последовательное выполнение всех тестов. При использова-

нии этой процедуры обратите внимание на особенность выполнения теста считывателя iButton − запрос персонального идентификатора на экран не выводится. Поэтому следует персональный идентификатор, предназначенный для проверки, заблаговременно привести в соприкосновение со считывателем, если этого не сделать, то выдастся сообщение об ошибке (рис. 9.17).

Рис. 9.17. Ошибка чтения идентификатора. Идентификатор не был заблаговременно помещен в считыватель

227

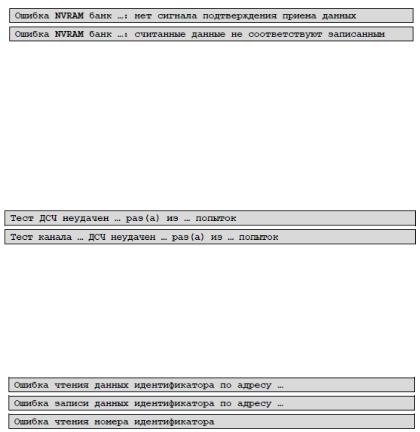

Ошибки при диагностике

Причина: произошла ошибка при обмене данными с указанным банком NVRAM памяти комплекса «Соболь». В первом случае ошибка вызвана нарушением механизма обмена данными с памятью, во втором − несовпадением записанных и прочитанных данных.

Действия: повторите проверку NVRAM памяти. При многократном повторении данного результата обратитесь в службу технической поддержки поставщика комплекса.

Причина: указанное число раз проверка равномерности распределения случайных чисел, генерируемых датчиком случайных чисел комплекса «Соболь», завершилась неудачей.

Действие: повторите проверку датчика случайных чисел. При многократном повторении данного результата обратитесь в службу технической поддержки поставщика комплекса.

Причина: произошла ошибка при обмене данными между предъявленным персональным идентификатором и считывателем. Возможно, испорчен идентификатор или неисправен считыватель.

Действие: повторите тест, предъявив другой идентификатор. Если тест завершился без ошибок − считыватель исправен. Выполните форматирование предъявленного ранее идентификатора и повторите тест. Если ошибка устойчиво повторяется − идентификатор не исправен, обратитесь в службу технической поддержки поставщика комплекса.

228

Причина: при последовательном выполнении всех тестов во время проверки считывателя iButton не был предъявлен персональный идентификатор.

Действие: приведите персональный идентификатор в соприкосновение со считывателем и повторите процедуру или выполните проверку считывателя iButton отдельно от остальных проверок.

Настройка общих параметров

После выполнения команды «Инициализации платы» появляется окно «Общие параметры системы» (рис. 9.18).

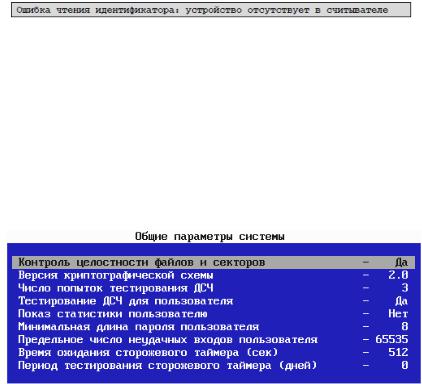

Рис. 9.18. Общие параметры системы

Внимание! Если не найден каталог установки ПО комплекса «Соболь» (обычно C:\Sobol) или в этом каталоге отсутствуют файлы шаблонов для контроля целостности ненулевой длины

(bootfile.nam, bootfile.chk, bootsect.nam, bootsect.chk), параметру

«Контроль целостности файлов и секторов» присваивается значение «Нет». При попытке изменить значение этого параметра на экране появится окно для ввода пути к каталогу с файлами шаблонов. Если путь к каталогу был изменен при установке ПО комплекса «Соболь», введите этот путь и нажмите клавишу <Enter>. Учитывайте, что для каталогов, размещающихся на дисках с файловой системой FAT12, FAT16 и FAT32, длинные имена (более 8 символов) надо указывать в краткой форме, например «progra~1». Узнать краткую форму записи имени можно с помощью команды DIR или

229

менеджеров файлов, например Total Commander. При обнаружении заданного каталога и находящихся в нем файлов шаблонов для контроля целостности параметр примет значение «Да», иначе значение параметра не изменится.

«Версия криптографической схемы», настройка которой выполняется только при инициализации комплекса «Соболь», является обязательной.

Внимание! Администратор, обслуживающий несколько комплексов «Соболь», должен на всех обслуживаемых комплексах установить одинаковую версию криптографической схемы.

Установите для параметра «Версия криптографической схемы» значение:

•«2.0» − если не требуется обеспечивать совместимость с предыдущими версиями комплекса, рекомендуется выбирать это значение параметра.

Пояснение. В этом случае невозможна повторная регистрация администратора и пользователей данного комплекса «Соболь» на комплексах предыдущих версий. Также невозможна повторная регистрация администратора и пользователей комплексов предыдущих версий на данном комплексе «Соболь»;

•«1.0» − чтобы обеспечить совместимость с предыдущими версиями комплекса.

Остальные параметры системы не требуют пояснения, так как их назначение очевидно из их названия.

Выполнив настройку параметров, нажмите клавишу <Esc> для сохранения изменений и продолжения процедуры инициализации. Начнется тестирование правильности работы датчика случайных чисел (ДСЧ).

Если тестирование ДСЧ завершилось с ошибкой, в строке сообщений появится сообщение об этом. Для продолжения работы

требуется перезагрузить компьютер − нажмите любую клавишу. В строке сообщений появится дополнительное сообщение о необходимости перезагрузки. Нажмите еще раз любую клавишу. Компьютер будет перезагружен.

Совет. Для перезагрузки компьютера используйте также ком-

бинацию клавиш <Alt>+<Ctrl>+<Del>.

Если тестирование ДСЧ завершено успешно (получен положительный результат), инициализация комплекса будет продолжена.

230
