Лабораторная работа №7
Изучение работы потенциометрического датчика перемещения
Цель работы:
1. Снятие характеристик потенциометрического датчика.
2. Определить коэффициент передачи датчика.
3. Исследовать влияние нагрузки на статические характеристики дат-
чика.

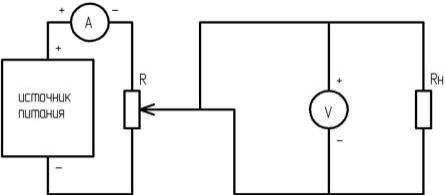

- Отключить сопротивление нагрузки Rн и установить напряжение ис-
точника питания U пит 16B . По показанию амперметра, определить
сопротивление ненагруженного датчика.
- Установить напряжение источника питания U пит 16B , и предварительно отключив нагрузку, снять зависимость показания вольтметра от положения датчика L с шагом 5мм. Результаты занести в таблицу

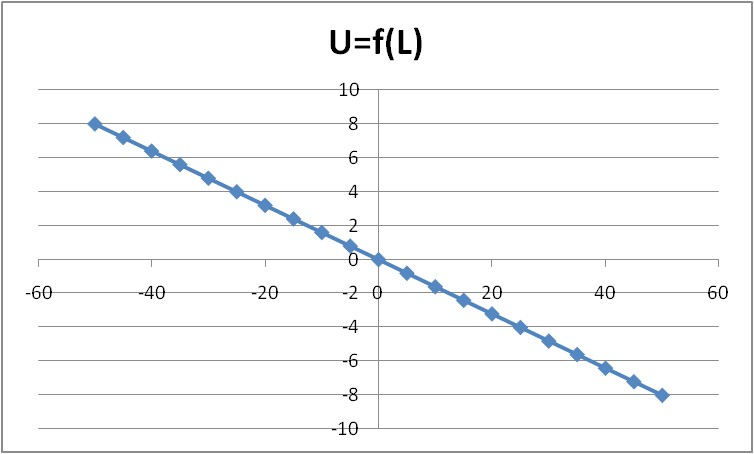

и затем построить график полученной характеристики. По формулам 1 и 2 определить соответственно коэффициент передачи и
чувствительность ненагруженного датчика.
Чувствительность потенциометрического датчика при выключенной нагрузке
|
L, мм |
U, В |
I , А |
|
-50 |
7,998 |
0,16 |
|
-45 |
7,198 |
0,16 |
|
-40 |
6,398 |
0,16 |
|
-35 |
5,599 |
0,16 |
|
-30 |
4,799 |
0,16 |
|
-25 |
3,999 |
0,16 |
|
-20 |
3,199 |
0,16 |
|
-15 |
2,4 |
0,16 |
|
-10 |
1,6 |
0,16 |
|
-5 |
0,8 |
0,16 |
|
0 |
0 |
0,16 |
|
5 |
-0,8 |
0,16 |
|
10 |
-1,6 |
0,16 |
|
15 |
-2,4 |
0,16 |
|
20 |
-3,199 |
0,16 |
|
25 |
-3,999 |
0,16 |
|
30 |
-4,799 |
0,16 |
|
35 |
-5,599 |
0,16 |
|
40 |
-6,398 |
0,16 |
|
45 |
-7,198 |
0,16 |
|
50 |
-7,998 |
0,16 |
- Установить напряжение источника питания U пит 16В и сопротивление нагрузки Rн 100Ом (предварительно подключить сопротивление нагрузки). Снять зависимость показаний вольтметра от показаний положения датчика Lс шагом 5мм. Данные занести в таблицу
и построить график зависимости U f (L) . По формулам 1 и 2
определить соответственно коэффициент передачи и чувствительность нагруженного датчика.
Чувствительность потенциометрического датчика при включенной нагрузке
|
L, мм |
U, В |
I , А |
|
-50 |
6,4 |
0,192 |
|
-45 |
5,77 |
0,186 |
|
-40 |
5,161 |
0,1806 |
|
-35 |
4,562 |
0,176 |
|
-30 |
3,967 |
0,1719 |
|
-25 |
3,368 |
0,1684 |
|
-20 |
2,759 |
0,1655 |
|
-15 |
2,129 |
0,1632 |
|
-10 |
1,468 |
0,1615 |
|
-5 |
0,763 |
0,1604 |
|
0 |
0 |
0,16 |
|
5 |
-0,763 |
0,1604 |
|
10 |
-1,468 |
0,1615 |
|
15 |
-2,129 |
0,1632 |
|
20 |
-2,759 |
0,1655 |
|
25 |
-3,368 |
0,1684 |
|
30 |
-3,967 |
0,1719 |
|
35 |
-4,562 |
0,176 |
|
40 |
-5,161 |
0,1806 |
|
45 |
-5,77 |
0,186 |
|
50 |
-6,4 |
0,192 |
Вывод: снял характеристики с потенциометрического датчика и выяснил, что при изменении положения датчика показания приборов уменьшаются. Исследовал влияние нагрузки на статистические характеристики датчика и выяснил, что при подаче нагрузки и изменении положения датчика показания приборов уменьшаются.
