Материал: ЭиФУСА лабораторные
Вывод: Снял статические характеристики термопары, снял кривую переходных процессов термодатчика, определил коэффициент передачи и постоянную времени термоэлектрического датчика.
Лабораторная работа №3 Изучение работы реле постоянного тока
Цель работы: определить основные параметры реле постоянного тока.
|
Uвых,B |
I , А |
U, В |
R, Oм |
|
0 |
0 |
0 |
0 |
|
1 |
0,00444 |
0,978 |
220,2703 |
|
2 |
0,00889 |
1,96 |
220,4724 |
|
3 |
0,0133 |
2,93 |
220,3008 |
|
4 |
0,0178 |
9,91 |
556,7416 |
|
5 |
0,0222 |
4,89 |
220,2703 |
|
6 |
0,0267 |
5,87 |
219,8502 |
|
7 |
0,0311 |
6,84 |
219,9357 |
|
8 |
0,0356 |
7,82 |
219,6629 |
|
9 |
0,04 |
8,8 |
220 |
|
10 |
0,0444 |
9,78 |
220,2703 |
|
11 |
0,0489 |
10,8 |
220,8589 |
|
12 |
0,0533 |
11,7 |
219,5122 |
|
13 |
0,0578 |
12,7 |
219,7232 |
|
14 |
0,0622 |
13,7 |
220,2572 |
|
15 |
0,0667 |
14,7 |
220,3898 |
|
16 |
0,0771 |
15,6 |
202,3346 |
|
17 |
0,0756 |
16 |
211,6402 |
|
18 |
0,08 |
17,6 |
220 |
|
19 |
0,0844 |
18,6 |
220,3791 |
|
20 |
0,0889 |
19,6 |
220,4724 |
|
21 |
0,0933 |
20,5 |
219,7213 |
|
22 |
0,0978 |
21,5 |
219,8364 |
|
23 |
0,102 |
22,5 |
220,5882 |
|
24 |
0,107 |
23,5 |
219,6262 |
|
25 |
0,111 |
24,4 |
219,8198 |
|
26 |
0,116 |
25,4 |
218,9655 |
|
27 |
0,12 |
26,4 |
220 |
|
28 |
0,124 |
27,4 |
220,9677 |
|
29 |
0,129 |
28,4 |
220,155 |
|
30 |
0,133 |
29,3 |
220,3008 |
определить сопротивление обмотки электромагнитного реле.
|
|
Напряжение на выходе источника (В) |
I , А |
U, В |
R, Oм |
|||||
|
|
26 |
0,116 |
25,4 |
218,9655 |
|||||
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
||||
|
|
Напряжение на выходе источника (В) |
I , А |
U, В |
R, Oм |
|||||
|
16 |
|
|
|
||||||
|
|
0,0771 |
15,6 |
202,3346 |
||||||
Вычислить номинальный ток реле, если напряжение источника питания равное U ном 28 В.
Вывод: определил основные параметры реле постоянного тока. Ими являются: ток, напряжение и сопротивление реле постоянного тока.
Лабораторная работа №4 Изучение работы электротеплового реле
Цель работы: определить основные параметры электротеплового реле.
|
U пит,В |
16 |
15 |
14 |
13 |
12 |
11 |
10 |
9 |
8 |
7 |
6 |
5 |
4 |
|

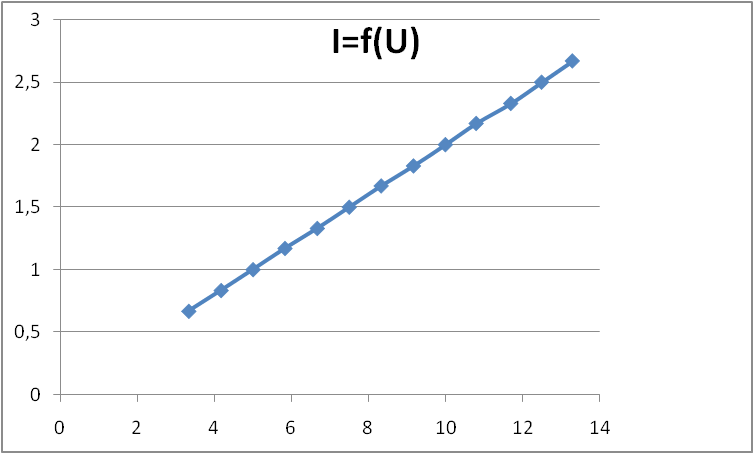

U сраб,В |
13,3 |
12,5 |
11,7 |
10,8 |
10 |
9,17 |
8,33 |
7,5 |
6,67 |
5,83 |
5 |
4,17 |
3,33 |
|
I сраб,А |
2,67 |
2,5 |
2,33 |
2,17 |
2 |
1,83 |
1,67 |
1,5 |
1,33 |
1,17 |
1 |
0,833 |
0,667 |
|

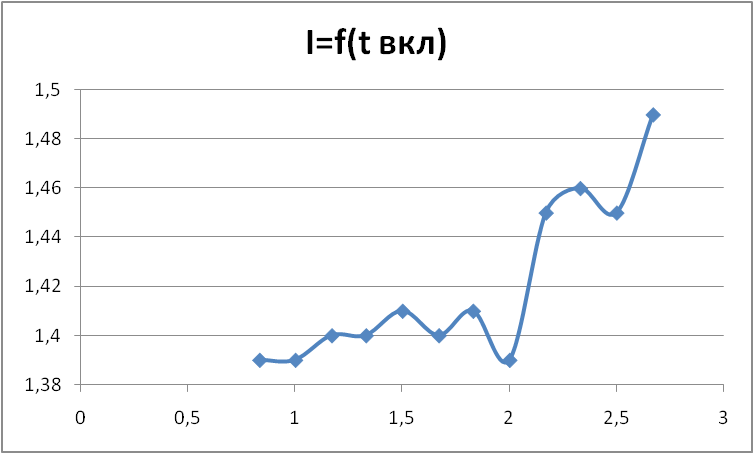

t вкл, С |
1,49 |
1,45 |
1,46 |
1,45 |
1,39 |
1,41 |
1,4 |
1,41 |
1,4 |
1,4 |
1,39 |
1,39 |
Err |
|

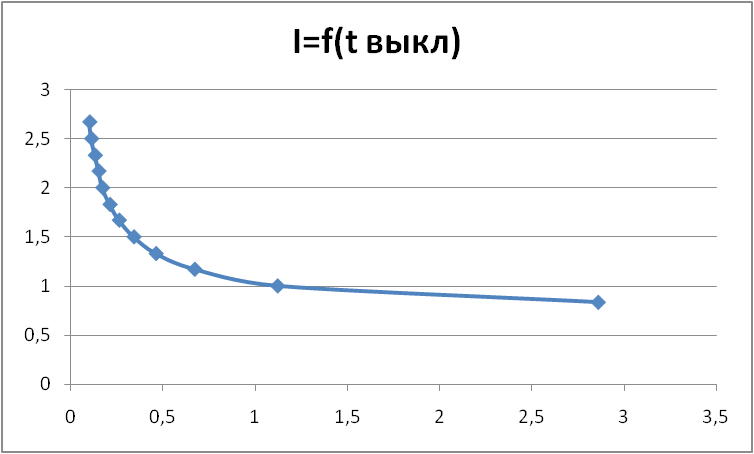

t откл, С |
0,1 |
0,11 |
0,13 |
0,15 |
0,17 |
0,21 |
0,26 |
0,34 |
0,46 |
0,67 |
1,12 |
2,86 |
Err |
Определить, лампу, какой мощности необходимо подключить последовательно к электротеплового реле при Uпит 30 В , чтобы периоды
включения и отключения совпадали:
P=????пит*I=30*5=150Вт
Определить мощность включения электротеплового реле:
P=????сраб∗????сраб=4,17*0,833=3,47 Вт
Вывод: определил основные параметры электротеплового реле. Ими являются: ток, напряжение и время срабатывания.
Лабораторная работа №5 Изучение работы емкостного датчика

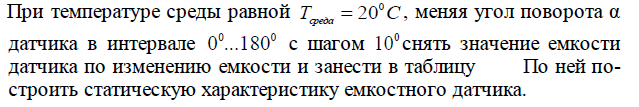

Цель работы: определить основные параметры емкостного датчика.
|

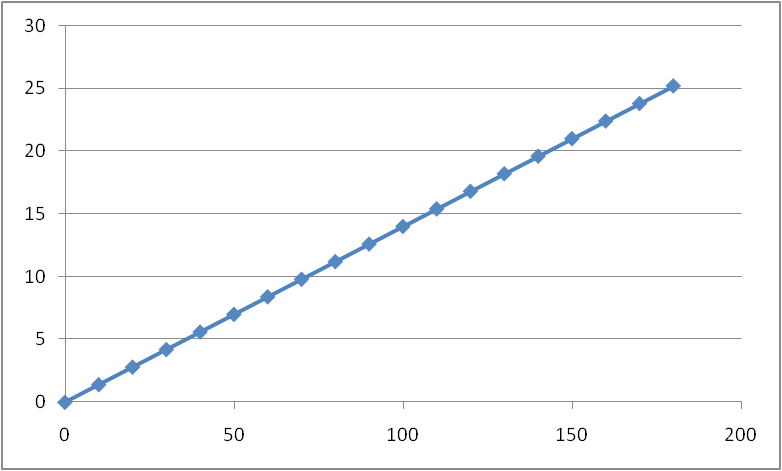

α,0 |
С,пФ |
|
0 |
0 |
|
10 |
1,401 |
|
20 |
2,802 |
|
30 |
4,202 |
|
40 |
5,603 |
|
50 |
7,004 |
|
60 |
8,405 |
|
70 |
9,806 |
|
80 |
11,21 |
|
90 |
12,61 |
|
100 |
14,01 |
|
110 |
15,41 |
|
120 |
16,81 |
|
130 |
18,21 |
|
140 |
19,61 |
|
150 |
21,01 |
|
160 |
22,41 |
|
170 |
23,81 |
|
180 |
25,21 |
|

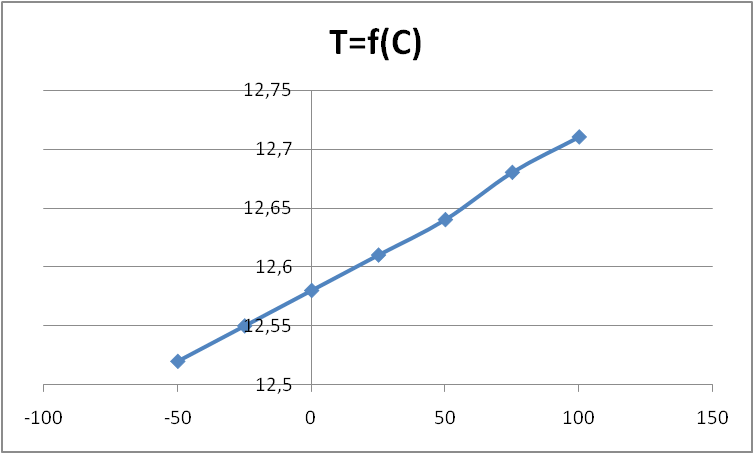

T окр,С |
|
-50 |
|
-25 |
0 |
25 |
50 |
75 |
100 |
|
С,пФ |
|
12,52 |
|
12,55 |
12,58 |
12,61 |
12,64 |
12,68 |
12,71 |
Вывод: определил основные параметры емкостного датчика. Ими являются: температура среды, емкость датчика, угол поворота датчика.
Лабораторная работа №6 Изучение работы измерительного моста
Цель работы: Изучить мостовую измерительную схему на постоянном
токе.
- Измерить неизвестное сопротивление:
Выставить произвольное значение сопротивление Rx , затем, при R3кОм, меняя значения сопротивлений R2 ,R4 и н Rн , а также изменяя напряжение источника питания Uпит , сбалансировать мост. После этого определить значение неизвестного сопротивления.
Uпит = 6В
R2=10кОм; R3=5кОм; R4= 5кOм; Rн=1кОм
Для заданных сопротивлений R2, R3, R4 и Rн определить ток холостого
хода Iхх в цепи резистора Rx
Вывод: Изучил мостовую измерительную схему на постоянном
токе.
