4.3 Магнитные цепи с постоянными МДС

4.3.1

Из характеризующих магнитную цепь положений:

а) магнитная цепь образует замкнутый путь для основного магнитного потока;

б) магнитная цепь состоит из ферромагнитных тел и иных сред; в) электромагнитные процессы в магнитной цепи могут быть описаны с помощью понятий о магнитодвижущей силе (МДС),

магнитном потоке Ф и разности магнитных потенциалов Uм; г) магнитная цепь нелинейна;

справедливыми являются утверждения:

1)а;

2)а, б, в, г;

3)б, в, г;

4)а, б, в.

4.3.2.

Основной магнитный поток в электротехническом устройстве создается:

1)магнитным полем земли;

2)электрическим полем межвитковой емкости;

3)током обмотки, расположенной на ферромагнитном сердечнике

–элементе магнитной цепи или постоянным магнитом;

4)вихревыми токами в сердечнике.

4.3.3.

Нелинейность магнитной цепи обусловлена:

1) нелинейностью магнитного сопротивления воздушного за-

зора;

2)нелинейностью зависимости магнитной индукции B от напряженности магнитного поля H материала сердечника;

3)наличием потоков рассеяния и выпучивания;

4)сложной конфигурацией сердечника электротехнического устройства.

4.3.4.

Магнитная цепь, основной магнитный поток которой во всех сечениях одинаков называется:

1)разветвленной;

2)неразветвленной;

3)симметричной;

4)несимметричной.

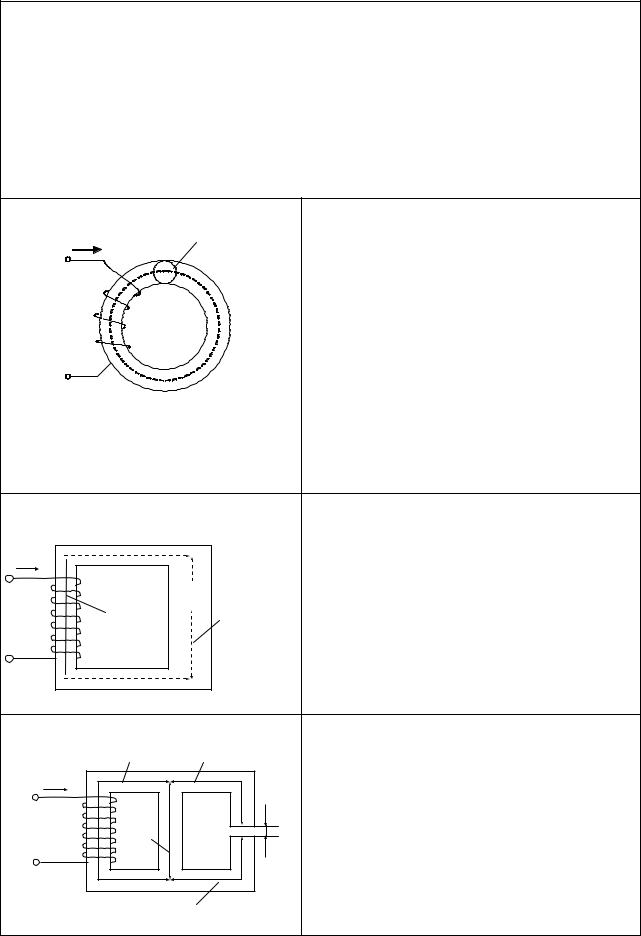

4.3.5.







I

S

Магнитная цепь в виде торои-





да с постоянным поперечным сече-





нием S классифицируется как:

w



1)

однородная, разветвленная;





2)

однородная, неразветвлен-





ная;







3)

неоднородная, несиммет-





ричная;







4)

неоднородная, симметрич-





ная.



4.3.6.











Магнитная цепь классифици-

I



руется как:





1)

разветвленная, однородная;

w



2)

неразветвленная, неодно-



l2, S2



l1, S1



родная;







3) разветвленная, неоднородная;





4) неразветвленная, однородная;

4.3.7.

l1,S1

l3,S3











Магнитная цепь классифици-

I







руется как:









1)

неразветвленная, однородная;

w

l2,S2



δ

2)

разветвленная, однородная;









3)

неразветвленная, неодно-











родная;



l4,S4





4)

разветвленная, неоднородная.











4.3.8.

Законом Ома для магнитной цепи называют уравнение:





1) Ф =

Rм

=



Rм

;































IW



F







2) Ф =

IW

=



F

;































Rм



Rм







3) Ф =

IW

=



F

;



























U м

U м







4) Ф = IW· Rм =F · Rм.



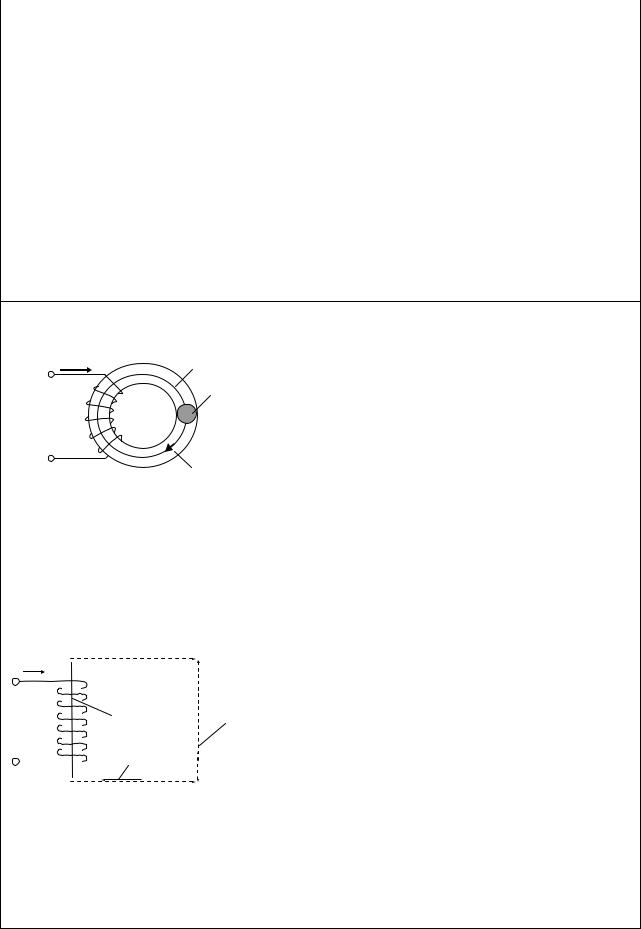

4.3.9.



































I













Если при неизменном числе вит-









l

ков w уменьшить площадь поперечно-





























S

го сечения S и длину l магнитопрово-

























да, то, для того чтобы магнитный по-











w















































ток Ф остался неизменным, величину























































Ф

тока I следует:























1) оставить неизменной;

































































2) уменьшить;

































3) увеличить;

































4) не хватает данных.





























4.3.10.



























































Если при неизменном магнитном



I





























потоке Ф, для площадей поперечного се-





























































чения участков магнитопровода спра-



w









S1











S2

ведливо: S1 < S2 , то для магнитных ин-

































дукций В1 и В2 на участках выполняется













Ф













соотношение:

























































































1) В1 > В2 ;

































































2) В1 < В2 ;

































3) В1 = В2 ;

































4) В1 << В2 .

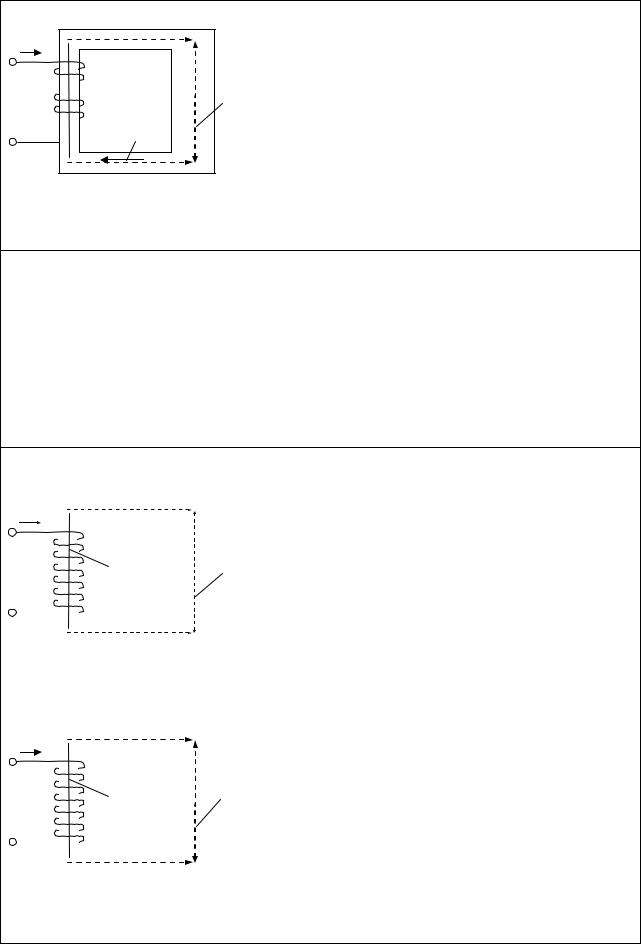

4.3.11.

I

w l1, S1

Ф

Если при неизменных: магнитодвижущей силе Iw и длине участка магнито- l2, S2 проводаl2 увеличить длину участка l1 , то

магнитный поток Ф:

1)увеличится;

2)уменьшится;

3)не изменится;

4)не хватает данных;

4.3.12.

Отношение магнитодвижущей силы F вдоль всей цепи к магнитному потоку Ф называют:

1)магнитным напряжением Uм цепи ;

2)магнитным сопротивлением Rм цепи;

3)магнитной индукцией В;

4)напряженностью магнитного поля H.

4.3.13.



























Магнитодвижущую силу (МДС)



I











вдоль магнитной цепи можно представить в

























виде:







w





l1, S1



l2, S2

1) Iw = (H1 + Н2 )(l1 + l2 ) ;













2)

Iw = H(l1 + l2 ) ;





























3)

Iw = H1l1 + H2l2 ;











































4)

Iw = H1 / l1 + H2 / l2 .





























4.3.14.



























Если напряженность магнитного



I









поля первого участка магнитной цепи

























H1 = 400 А/м, а второго - H2 = 200 А/м,



w







l2, S2

то при l

= 0,25 м иl = 0,1 м, то магни-





l1, S1







1

1













тодвижущая сила Iw составляет:





























1)

200 А;





























2)

80 А;





























3)

105 А;















4)

120 А.

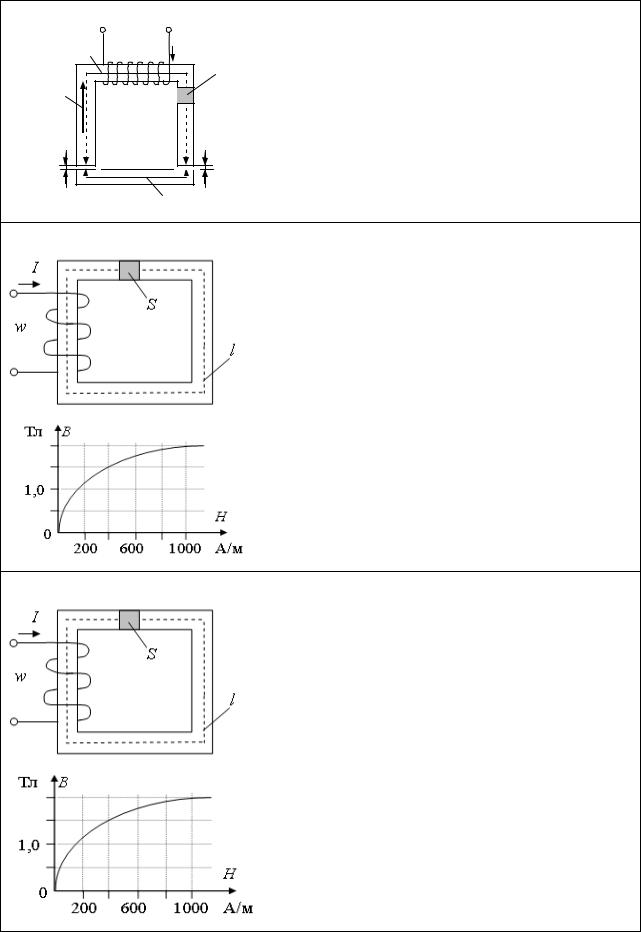

4.3.15.









l1

I

Магнитодвижущую силу (МДС)



вдоль магнитной цепи можно предста-





S





вить в виде:

Ф

w







1) Iw = H1l1 + 2Н2δ ;







δ





2) Iw = H1l1 + H2l2 ;



δ

3) Iw = H1l1 + H2l2 + Нδδ ;



l2



4) Iw = H1l1 + H2l2 + 2Нδδ

4.3.16.







Если в магнитопроводе с постоянным поперечным сечением величина индукции магнитного поля В=1,5 Тл, а длина средней силовой линии магнитной цепи l = 0,2 м, то магнитодвижущая сила Iw составляет:

1) 0,3 А;

2) 1000 А;

3) 80 А;

4) 200 А.

4.3.17.

Если величина магнитодвижущей силы Iw = 100 А, а длина средней силовой линии l = 0,25 м, то для приведенной магнитной цепи с постоянным поперечным сечением, величина индукции магнитного поля В в магнитопроводе равна:

1) 25 Тл;

2) 2 Тл;

3) 1,5 Тл;

4) 400 Тл;
