Материал: Анализ деятельности служб предприятия электрических сетей

.        повышение экономичности ЛЭП 35 - 750 кВ за счёт внедрение механизации, новой технологии, передовой организации и методов труда, снижение трудозатрат и стоимости выполненных работ;

.        обеспечение управлений охраной труда;

Функции службы ЛЭП:

¾      организация и проведение работ по ремонту, техническому обслуживанию, реконструкции ВЛ. 35 кВ и выше, находящихся на ЭС;

¾      учет и анализ повреждаемости ВЛ., разработка и проведение противоаварийных мероприятий;

¾      разработка годовых планов капитального ремонта и технического обслуживания, мероприятий по повышению надёжности работы по ликвидации отступлений на ПТЭ, ПУЭ, ПТБ, ППБ и их выполнение;

¾      составление ведомостей неисправностей и лист на капитальный ремонт; рассмотрение проектно-сменной документации;

¾      контроль качества строительно-ремонтных работ, приемка в эксплуатацию и ведение технического надзора при строительстве новых ВЛ.;

¾      проверка знаний ПТЭ, ПТБ, ППБ, производительных и должностных инструкций персоналом службы;

¾      контролирует соблюдение работниками службы производительной и трудовой дисциплины, правел и норм по охране труда и техники безопасности;

¾      ведение технической документации, составление и доставление отчётов в установленные сроки;

¾      техническое обслуживание, ремонт и обслуживание средств малой механизации, инструмента;

¾      ведет табель учётного времени работников службы;

¾      проводит аварийно-восстановительные работы на ВЛ. 35 - 750 кВ и устраняет выявленные неисправности в любое время суток;

Служба изоляции

В своей работе служба изоляции руководствуется:

¾      действующим законодательством РБ;

¾      государственными стандартами РБ;

¾      правилами технической эксплуатации электрических станций и сетей; правилами техники безопасности при эксплуатации электроустановок;

¾      правила пожарной безопасности РБ для промышленных предприятий;

¾      действующими положениями, руководящими указаниями и инструкциями по эксплуатации средств защиты от перенапряжения;

¾      приказами, распоряжениями и указами Минтопэнерго РБ;

¾      настоящими положениями и местными производственными и должностными инструкциями;

¾      правилами внутреннего трудового распорядка;

Задачи:

.        выполнение профилактических и специальных испытаний электрооборудования;

.        осуществление технического руководства в области защиты от перенапряжений и эксплуатации изоляции электрооборудования электрических сетей;

.        осуществление работы по химическому контролю над качеством масел в маслонаполненном оборудовании

Функции службы изоляции:

¾      составляет многолетние и годовые графики профилактических испытаний оборудования ПС;

¾      составляет месячные планы работ службы и организовывает их выполнение;

¾      ведёт разработку и осуществляет мероприятия по усовершенствованию методов профилактических испытания оборудования и повышение грозоустойчивости;

¾      выполняет профилактических испытания оборудования подстанции и сетей напряжением 0.4 - 750 кВ в полном объёме и в соответствии с требованиями норм испытаний;

¾      выполняет наладочные испытания оборудования;

¾      осуществляет определение мест повреждений в кабельных линиях;

¾      учёт и анализ результатов испытаний;

¾      анализ аварий и повреждений изоляции высоковольтного оборудования;

¾      контроль состояния эксплуатации высоковольтной изоляции и средств защиты от перенапряжения;

Служба релейной защиты

Служба релейной защиты является структурным подразделением предприятия электрических сетей, осуществляющие техническое обслуживание, ремонт наладку указанных средств, внедрение новых и усовершенствованных устройств РЗА, средств Эл. Изм. (СИ), а также их вторичных цепей. Служба подчиняется главному инженеру или его заместителю, а в методическом отношении - ЦС РЗАИ.

Служба релейной защиты эксплуатирует:

. устройства электроавтоматизации:

¾      автоматического повторного включения (АПВ)

¾      автоматического включения резерва (АВР)

¾      автоматической частотной разгрузки (АЧР)

¾      авторазгрузки автотрансформаторов (АРОА)

¾      автоматическое пожаротушение

. устройства релейной защиты

. устройства передачи:

¾      аппаратуры ВЧТО, АНКА - АВПА, АКЛА

¾      фильтры присоединения ВЧ-кабелей

. устройства для дистанционного определения мест повреждения отключающихся устройств Р3 на ВЛ напряжением 10кВ и выше

. вторичных цепей

В своей деятельности служба пользуется основными документами:

¾      трудовым кодексом РБ

¾      государственными стандартами РБ

¾      правилами технической безопасности.

Задачи службы релейной защиты

.        оснащение устройствами РЗА и СИ ЛЭП, шин, трансформаторов, реакторов и других электроустановок, находящихся в эксплуатации и контроль их исправности в целях обеспечения надежной и экономичной работы энергосистемы;

.        локализация нарушение нормального режима бесперебойного электроснабжения потребителей

.        обеспечение высокого технического уровня и культуры эксплуатации всех устройств РЗА и СИ на объектах предприятия;

.        обеспечение развития и модернизации устройства РЗА, повышение надежности их работы.

Назначение службы релейной защиты:

¾      осуществлять техническое обслуживание и ремонт, внедрение новых и усовершенствование устройств РЗА, закрепленных за предприятием электросетей;

¾      организовать изучение, обобщение, внедрение передового опыта по ремонту и техническому обслуживанию устройства РЗА;

¾      разрабатывают мероприятие по устройствам РЗА IV группы;

¾      выбирает принципы выполнения РЗА, их группы, типы, рассчитывает и выбирает установки и характеристики, а также систематически анализирует их соответствие фактическим режимам работы ЛЭП, и это утверждает главный инженер Слуцких ЭС; составлять для оперативного состава Слуцких ЭС инструкций и оперативных указаниях по обслуживанию РЗА автоматики;

¾      обеспечивать исправное состояние и эксплуатацию РЗА в соответствии с «Правилами технического обслуживание релейной защиты и электростанций и подстанций (110кВ-750кВ)»;

¾      участвовать в подготовке технических заданий на проектирование новых проектов по устройствам РЗА;

¾      составлять ежегодное соглашение с профсоюзной организацией график отпусков персонала службы;

вести табель учета рабочего времени работников службы

Производственные и должностные инструкции

Должностные инструкции предназначены для конкретных специалистов, т. е. у каждой службы своя инструкция. Например, «Должностная инструкция начальника районной диспетчерской службы», «Должностная инструкция дежурного диспетчера ОДС», «Должностная инструкция мастера по эксплуатации и ремонту распределительных сетей Верхнедвинского РЭС», «Должностная инструкция ведущего инженера группы ремонтов ОДС». Эти инструкции определяют обязанности, права и ответственность, в них описываются лица, имеющие права занимать соответствующие должности, кем они назначаются на эти должности, кому подчиняются, кто их заменяет во время их длительного отсутствия. Все инструкции имеют «скелет», установленный ГОСТом. Его структура следующая:

.        Общее положение.

.        Функции и должностные обязанности.

.        Права.

.        Производственные взаимоотношения.

.        Ответственность.

В производственных инструкциях описываются правила эксплуатации различных устройств. Она имеет приблизительно следующую структуру:

.        краткая характеристика устройства;

.        критерии и пределы безопасного состояний и ремонтов работы устройств;

.        порядок подготовки к вводу в работу и выводу из работы

.        и обслуживания устройств во время нормальной эксплуатации и в аварийном режиме;

.        требования по безопасности труда, пожарной безопасности и технической безопасности;

Ознакомление с нормативными документами

Технический надзор. Контроль за организацией эксплуатации.

.        На каждом электропредприятии приказом руководителя должны быть назначены лица, ответственные за состояние и безопасную эксплуатацию всех элементов энергоустановок, а также определены должностные обязанность всего персонала по следующим направлениям:

¾      управление технологическими процессами;

¾      организация надзора за техническим состоянием оборудования, зданий и сооружений;

¾      разработки, организации и учёту выполнения мероприятий;

¾      расследованию и учёту всех нарушений в эксплуатации;

¾      контролю за соблюдением требований нормативно-технических документов по эксплуатации, ремонту и наладке.

.        Периодическое техническое освидетельствование энергообъектов должен проводить персонал подразделений энергообъединения.

.        Постоянный контроль за техническим состоянием оборудования должно обеспечиваться оперативным, оперативно-ремонтным и ремонтным персоналом.

.        Инженеры-инспекторы энергопредприятий должны обеспечивать:

¾      расследование и учёт аварий и отказов в работе оборудования;

¾      контроль за состоянием технической документации;

¾      периодический контроль за состоянием объектов;

¾      учёт выполнения профилактических и противоаварийных мероприятий;

¾      контроль над подготовкой персонала;

.        Периодическое техническое освидетельствование подлежит всё оборудование, здания и сооружения, входящие в состав энергообъекта.

.        В обязанности вышестоящих органов управления электропредприятии входят:

¾      контроль за организацией эксплуатации;

¾      контроль за соблюдением ПТЭ, ПТБ, ППБ и инструкции по эксплуатации;

¾      периодический контроль за состоянием оборудования, зданий и сооружений;

¾      организация периодических освидетельствований;

¾      контроль за соблюдением установленных сроков средних и контрольных ремонтов;

¾      контроль за пересмотром технических условий на изготовление и поставку оборудования.

.        Всё эксплуатированное оборудование, здания и сооружения должны подвергаться специальному ведомственному надзору.

.        Основными задачами ведомственного надзора являются:

¾      контроль за соблюдением установленных требований к техническому обслуживанию и ремонту;

¾      контроль за выполнением ПТЭ, ПТБ, ППБ и инструкций по эксплуатации;

¾      контроль за выполнением профилактических мероприятий по предупреждению отказов в работе и производственного травматизма;

¾      организация разработки нормативно-технической документации мероприятий по совершенствованию эксплуатации и повышению надёжности оборудования;

¾      контроль за проведением периодического технического осведомления.

Ознакомление с Правилами техники безопасности

Во время прохождения практики я был ознакомлен с правилами техники безопасности, за что расписывался в журнале по технике безопасности. Средства защиты К дополнительным электрозащитным средствам, применяемых в электроустаноквах выше 1000 В, относятся: диэлектрические перчатки , диэлектрические боты, диэлектрические ковры, индивидуальные экранирующие комплекты, изолирующие накладки и подставки, диэлектрические колпаки, переносные заземления, оградительные установки, плакаты и знаки безопасности.

К основным электрозащитным средствам, применяемых в электроустановках до 1000 В, относятся: изолирующие штанги, изолирующие и электроизолирующие клещи, указатели напряжения, диэлектрические перчатки, слесарно-монтажный инструмент с изолирующими рукоятками.

Выбор необходимых средств защиты про оперативных переключениях и других работах регламентируется настоящими Правилами, Правилами техники безопасности, нормами и правилами по охране труда при работе на подстанциях и воздушных линиях электропередачи напряжения 400, 500 и 750 кВ переменного тока промышленной частоты и другими соответствующими нормативно-техническими документами, а также определяема местными условиями на основании требований их документов. При использовании основных средств защиты достаточно применения одного дополнительного, за исключением случаев освобождения пострадавшего от тока в электроустановках. Изготавливают, испытывают средства защиты и пользуются ими в соответствии с государственными стандартами, техническими условиями и инструкциями.

Порядок использования средств защиты:

Персонал, обслуживающий электроустановки, должен быть снабжён всеми необходимыми средствами защиты, обеспечивающими безопасность его работы. Средства защиты должны находиться, а качестве инвентарных в распределительных устройствах, цехах электростанций и предприятиях, на трансформаторных подстанциях и распределительных пунктах.

При обнаружении неисправности средств защиты, выданных на отдельной электроустановке, обслуживающий её персонал обязан их немедленно изъять, поставить в известность об этом одного из лиц и сделать запись в журнал учёта или в оперативные документации.

Ответственность за своевременное обеспечения персонала и комплектование электроустановок испытанными средствами защиты в соответствии с нормами комплектования, организацию правильного хранения и создания необходимого резерва, своевременное производство периодических осмотров испытаний, изъятие непригодных средств защиты и за организацию учёта средств защиты несёт начальник цеха, службы подстанции, участка сети, мастер участка, в ведуньи которого находится электроустановка или рабочее место, а в целом по предприятию - главный инженер.

Общие правила пользования средствами защиты

. Электрозащитными средствами требуется пользоваться по их прямому назначению в электроустановках напряжением не выше того, на которое они рассчитаны.

. Основные электрозащитные средства рассчитаны на применении в закрытых электроустановках, а в открытых электроустановках и на ВЛ. - только сухую погоду. На открытом воздухе в сырую погоду могут быть применены только средства защиты, предназначены для работы в этих условиях.

. Перед использованием средств защиты персонал обязан проверить его исправность, отсутствие внешних повреждений, очистить от пыли, проверить по штампу срок годности. Пользоваться средствами защиты, срок годности которых истёк, запрещается. У диэлектрических перчаток перед использованием требуется проверить наличие проколов, путём скручивания их в сторону пальцев.

Выполнение конкретных работ совместно с персоналом предприятия

Во время прохождения практики на предприятии электрических сетей мы не выполняли никаких работ, потому что практика была ознакомительная, без предоставления рабочего места.

Также был выезд с бригадой в наряд, для освобождения линии электропередач.

Производственная экскурсия на подстанцию 110кВ

Я также побывали на экскурсии на подстанции «Верхнедвинск» 110кВ, расположенной на территории Полоцких Электрических Сетей. Через эту подстанцию электроэнергией обеспечивается город Верхнедвинск, близлежащие города и посёлки.

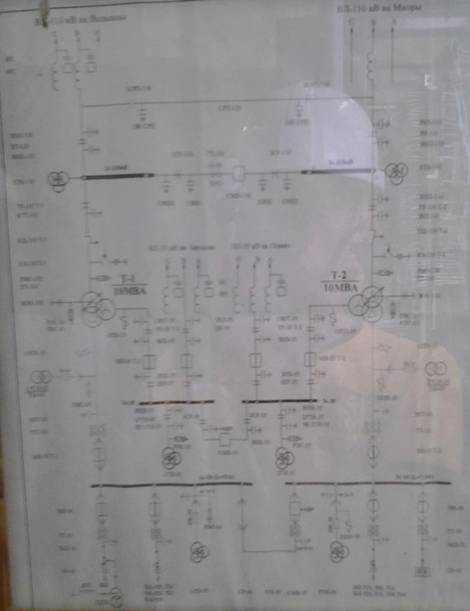

Схема электрической сети подстанции «Верхнедвинск» напряжением 110кВ
