Рис. 3. Анализ возможности протекания процесса и выбор рабочей точки
Диапазон синтеза соединения HgSe
равен 70-90% от
:равновесие
от 730,1 К до 938,7 К.
Выберем
рабочую температуру
= 843 К
Условия протекания процесса:
Равновесие
в системе (
):
Протекание
процесса в прямом направлении (
):
Невозможность протекания процесса в
прямом направлении (
Для обеспечения
протекания процесса в прямом направлении
выберем рабочую точку:
,
Испарение Hg рассматривается при температуре от 298 К до температуры Т, ограничивающейся температурой плавления соединения HgSe. На этом промежутке Hg не испытывает полиморфное превращение (не плавится), поэтому при расчете изменения свободной энергии Гиббса для любой температуры Т достаточно использовать полученные выше формулы для случая системы, не испытывающей фазовый переход:
Примеры расчета:
;
;
;
Таблица 3: Значения рассчитанных термодинамических величин для вспомогательного процесса(испарения)
T,K |
H, Дж/моль |
S, Дж/(моль*K) |
G, Дж/моль |
ln(kp2) |
T=298 |
61400 |
98,95 |
31912,9 |
-12,887 |
Т=ТплSe=494 |
59832 |
94,91 |
12948,21 |
-3,154 |
Т=ТрабHgSe =843 |
57040 |
90,63 |
-19361,94 |
2,764 |
Т= ТплHgSe =1043 |
55440 |
88,93 |
-37311,8 |
4,305 |
Рис. 4. Температурная зависимость равновесных давлений паров Hg
Выбираем расчетную температуру кипения Hg: Tрасч=625 K
Погрешность получившейся температуры составляет 0,7%
Рассчитаем значения основных термодинамических параметров для сублимации селена.
Реакция:
Примеры расчета:
Т.к.
,
то:
;
Для T=843 К:
;
Таблица 4: Значения рассчитанных термодинамических величин для Se
T,K |
H, Дж/моль |
S, Дж/(моль*K) |
G, Дж/моль |
ln(kp3) |
T=298 |
68350 |
79,5 |
44659 |
-18,034 |
Т=ТплSe=494 |
67180,94 |
76,59 |
29345,71 |
-7,149 |
Т=ТрабHgSe =843 |
61540,82 |
66,62 |
5378,75 |
-0,768 |
Т= ТплHgSe =1043 |
59855,94 |
64,83 |
-7759,88 |
0,895 |
Рис. 5. Температурная зависимость равновесных давлений паров Se
Выбираем расчетную температуру кипения Se
Tрасч=909,1 K
Погрешность получившейся температуры составляет 4,6 %
Термодинамические расчеты равновесий трех приведенных процессов позволяют построить первое приближение P-T-диаграмм для соединения HgSe в виде линий трехфазных равновесий в системе. Реальные диаграммы состояния отличаются от расчетных только в области температур, близкой к температуре плавления химического соединения.
В первом приближении процессы формирования различных типов дефектов в полупроводниковых химических соединениях можно считать напрямую зависящими от соотношения давлений.
Расчет стехиометрических давлений и давлений на границах области гомогенности выполним путем решения систем уравнений при каждой из анализируемых температур.
Примеры расчета (в примере представлены расчеты для Т=494):
Решая систему, получим:
4,637
6,33
Таблица 5: Значения давлений компонентов Hg и Se на границах области гомогенности и на линии стехиометрии
T |
lg(PHg)гогHg |
lgPHgстех |
lg(PHg)гогSe2 |
lg(PSe2)гогSe2 |
lgPSe2стех |
lg(PSe2)гогHg |
298 |
-5.597 |
-14.692 |
-14.356 |
-15.644 |
-14.992 |
-33.183 |
494 |
-1.367 |
-6.193 |
-6.334 |
-6.21 |
-6.493 |
-16.137 |
843 |
1.2 |
-0,889 |
-1.152 |
-0.667 |
-1.191 |
-5.371 |
1043 |
1.87 |
0.535 |
0.264 |
0.78 |
0.234 |
-2.435 |

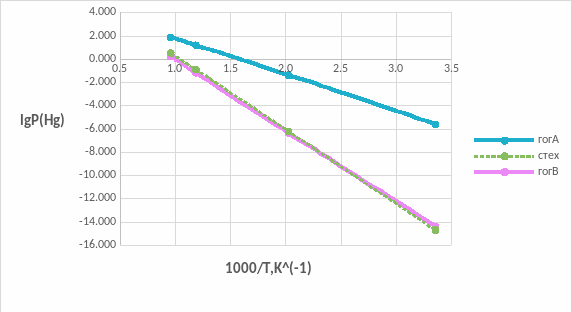

Рис. 6. P-T-диаграмма селенида ртути в координатах lg(PA) – 1000/T
Рис. 7. P-T-диаграмма селенида ртути в координатах lg(PB2) – 1000/T
Оценка диапазона изменения отношения давлений в пределах области гомогенности фазы HgSe при рабочей температуре позволяет правильно выбрать соотношение давлений компонентов для создания определенных электрофизических свойств формируемого материала. Например, для HgSe при температуре 843 К:
Это значит, что у HgSe может образоваться как n-тип электропроводности, так и p-тип электропроводности. Нам необходимо получить n-тип электропроводности, поэтому выберем соотношение давлений, при котором будет образовываться донорный эффект.
Условие для
парциальных давлений:
.
