Материал: Gruzovoy_rayon_Чирков

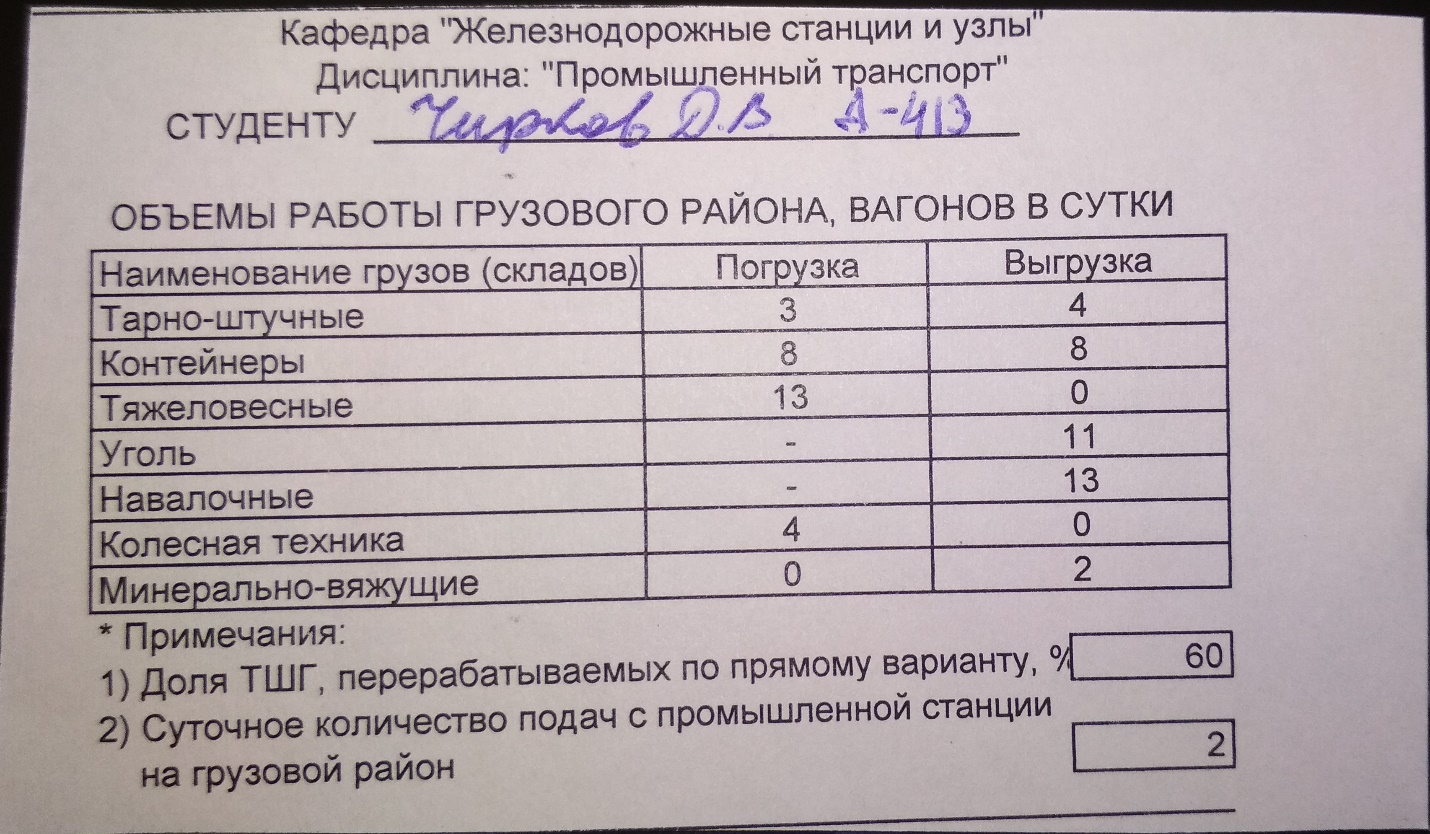

Таблица 1 – Объем работы грузового района, ваг/сут.
Наименование грузов |
Погрузка |
Выгрузка |
Тарно-штучные |
3 |
4 |
Контейнеры |
8 |
8 |
Тяжеловесные |
13 |
0 |
Уголь |
- |
11 |
Навалочные |
- |
13 |
Колесная техника |
4 |
0 |
Минерально-вяжущие |
0 |
2 |
Доля ТШГ, перерабатываемых п прямому варианту – 60%.
Суточное количество подач с промышленной станции на грузовой район – 2.
Расчет параметров устройств грузового района промышленной станции.
ТШГ
Грузооборот = погрузка+выгрузка,
Грузооборот = 3+4=7 ваг/сут.
Количество грузов поступающих внутрь склада:
7∙0,4= 3 ваг/сут.
По прямому варианту через платформу – 4 ваг/сут.
Контейнеры
Грузооборот = 8+8 = 16 ваг/сут.
Для ПРР выбраны 2 двухконсольных козловых крана, г/п =32 т, пролет – 16 м.
Тяжеловесные грузы
Грузооборот = 13+0 = 13 ваг/сут.
Для ПРР используем 2 двухконсольных козловых крана, г/п =32 т, пролет – 32 м.
Уголь и навалочные грузы
Повышенные
пути: уклон надвижной части – 12 ‰, высота
– 3 м,
– 3000 м,
– 17 м.
Длина надвижной части:
;
;
.
Длина разгрузочной части:
;
Колесная техника
Грузооборот = 4 ваг/сут.
Минерально-вяжущие
Грузооборот = 2 ваг/сут.
Минимальная суммарная полезная длина выставочных путей:
;
В соответствии с расчетом, для проектирования принимаем 2 выставочных пути тупикового типа, каждый длиной 495 м, без учета 12,5 м на тупиковую призму.
Итоги расчетов параметров устройств грузового района промышленной станции приведены в таблице 2.
Таблица 2 - Характеристика устройств грузового района
Вид груза |
Вагонооборот |
Средства механизации погрузочно-разгрузочных работ |
Параметры складов, м |
ТШГ |
7 |
Крытый склад с внутренним расположением 1 пути |
Длина – 72 Ширина – 24 |
Контейнеры |
16 |
Площадка с 2 козловыми кранами |
Длина – 110 Пролет 16 |
Тяжеловесные грузы |
13 |
Площадка с 2 козловыми кранами |
Длина – 110; Пролет – 32 |
Уголь |
11 |
Повышенный путь |
Длина – 378; высота – 3; |
Навалочные |
13 |
Длина –393; высота – 3; |
|
Колесная техника |
4 |
Высокая грузовая платформа |
Длина – 29,3 ширина съезда - 12 |
Минерально-вяжущие материалы |
2 |
Склад |
Длина – 36 ширина –12 |
Для перегрузки по прямому варианту |
4 |
Платформа для грузов по прямому варианту |
Длина – 38,6; ширина – 9 |
