канализация»); К2 – дождевая канализация (или «внутренние водостоки»);

К3 – производственная канализация (общее обозначение).

Санитарно-технические приборы и приёмники сточных вод

Санитарно-технические приборы и приёмники сточных вод первыми в канализации принимают стоки. Вот наиболее применимые в бытовой канализации К1 санитарно-технические приборы:

–мойки кухонные;

–умывальники;

–ванны;

–унитазы.

Писсуары применяют для общественных туалетов, а души–биде для комнат гигиены женщин.

Вполу общественных туалетов и мусорокамер зданий в К1 устанавливают напольные трапы (разновидность воронок) из чугуна или пластмассы по ГОСТ 1811–97 соответственно диаметром 50 мм и 100 мм, согласно актуализированной редакции СНиП 2.04.01–85.

Вдождевой канализации К2 на кровлях зданий устанавливают водосточные воронки: колпаковые (для неэксплуатируемых кровель) или плоские (для эксплуатируемых кровель).

Впроизводственной канализации К3 применяют следующие приёмники сточных вод: трапы (плоские водосточные воронки), ванны, напольные решетки с гидрозатворами и без гидрозатворов, лотки.

Сифоны и гидравлические затворы

Сифоны (гидравлические затворы) располагают сразу под санитарнотехническими приборами и приёмниками сточных вод. Принцип их действия можно рассмотреть на примере сифона коленчатого типа, устанавливаемого под умывальником или кухонной мойкой (рис. 10).

Рис. 10

За счёт изогнутости трубы сифона в виде петли в нём всегда остаётся вода, создающая гидравлический затвор, то есть водяную пробку, препятствующую проникновению запахов из системы канализации в помещения зданий.

24

Канализационные раструбные трубопроводы

Трубы для канализации применяют раструбные. Рáструб это уширение на одном конце трубы, служащее для соединения с другими трубами или с фасонными деталями (рис. 11). Раструбы должны быть направлены против движения сточных вод.

Раструб

Раструб

Зачеканка

Рис. 11

Диаметры труб внутренней канализации чаще всего применяют 50 мм и 100 мм. В бытовой канализации К1 трубы 50 мм используют для отведения сточных вод от умывальников, моек и ванн. Трубы 100 мм служат для присоединения унитазов.

По материалу наибольшее распространение получили чугунные и пластмассовые трубопроводы.

Чугунные канализационные трубы 50 мм и 100 мм применяют по ГОСТ 6942–98 "Трубы чугунные канализационные и фасонные части к ним" (введён с 1 января 1999 г.). Они могут быть длиной 750 мм, 1000 мм, 1250 мм, 2000 мм, 2100 мм, 2200 мм. Покажем обозначение марки трубы. Например, труба чугунная канализационная 100 мм длиной 2000 мм обозначается в спецификациях так:

ТЧК-100-2000.

Раструбный стык чугунных труб зачеканивают смоляной или битумизированной пеньковой прядью (кáболкой) и замазывают расширяющимся цементным раствором (см. рис. 11).

Пластмассовые канализационные трубы диаметрами 40, 50, 90 и 110 мм применяют по ГОСТ 22689–89* "Трубы полиэтиленовые канализационные и фасонные части к ним". Их изготавливают из полиэтилена низкого (ПНД) и высокого (ПВД) давления. Они предназначены для систем внутренней канализации зданий с максимальной температурой сточной жидкости +60 °С и кратковременной (до 1 мин) +95 °С. Это является недостатком полиэтиленовых труб.

Раструбный стык пластмассовых трубопроводов уплотняют резиновым кольцом, которое вставлено в паз раструба. С силой вдвигая трубу в раструб, получают необходимое уплотнение стыка за счёт обжатия резинового кольца.

Уклоны внутренней канализации обычно не рассчитывают, а назначают конструктивно так:

25

–для 50 мм уклон 0,035;

–для 100 мм уклон 0,02.

Условные обозначения канализационных трубопроводов см. выше. Полный перечень условных обозначений см. в ГОСТ 6942–98 «Трубы чугунные канализационные и фасонные части к ним» (введён с 1 января 1999 г.).

Соединительные фасонные детали

Как уже было сказано, канализационные трубы соединяют между собой с помощью раструбов этих же труб (см. рис. 11). Однако обойтись одними раструбами труб невозможно, поэтому для переходов с меньшего диаметра на больший, поворотов и боковых присоединений применяют соединительные фасонные детали по ГОСТ 6942–98 «Трубы чугунные канализационные и фасонные части к ним» (введён с 1 января 1999 г.):

–патрубки переходные (для перехода с меньшего на больший диаметр);

–колена (для поворота трубопроводов на 90°);

–отводы (для поворота трубопроводов на 135°);

–тройники прямые (для стояков);

–тройники косые (преимущественно для горизонтальных участков);

–крестовины прямые (для стояков);

–крестовины косые (преимущественно для горизонтальных участков). Условные обозначения соединительных фасонных деталей для канализации см. в ГОСТ 6942–98 «Трубы чугунные канализационные и фасонные части к ним» (введён с 1 января 1999 г.).

Устройства для прочистки сети

Для прочистки канализационных сетей от засоров применяют следующие фасонные детали:

–ревизии (на стояках);

–прочистки из косых тройников или отводов с пробками-заглушками (на горизонтальных участках) или прямых тройников с пробкамизаглушками (на вертикальных участках), а также по ГОСТ 6942–98 «Трубы чугунные канализационные и фасонные части к ним» (введён с 1 января 1999 г.).

Ревизия – это раструбная труба, на боковой поверхности которой имеется съёмный фланец с резиновой прокладкой, прикреплённый к трубе четырьмя или двумя болтами (рис. 12).

26

Рис. 12

Ревизии устанавливаются на стояках в соответствии с требованиями актуализированной редакции СНиП 2.04.01–85:

–на верхнем и нижнем этажах;

–в жилых зданиях высотой 5 этажей и более не реже чем через три этажа.

Прочистки устанавливают на горизонтальных участках (вернее, почти горизонтальных, так как они прокладываются с уклоном) с шагом согласно актуализированной редакции СНиП 2.04.01–85 не более 8–10 метров.

Бытовая канализация К1

Бытовая канализация К1 предназначена для отведения сточных вод от санузлов, ванн, кухонь, душевых, общественных уборных, мусорокамер и т.д. Это основная канализация зданий. Старое название её "хозяйственно– фекальная" канализация. Срок службы К1 должен быть не менее 25 лет.

Элементы К1

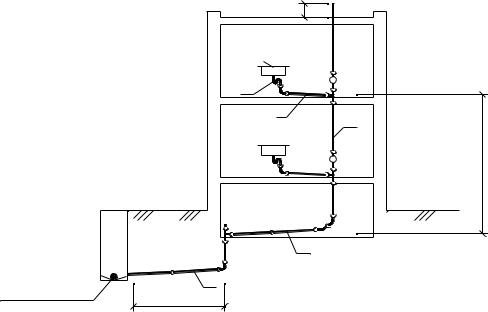

Элементы бытовой канализации К1 рассмотрим на примере двухэтажного здания с подвалом (рис. 13).

27

Вот основные элементы К1 по ходу движения сточных вод: 1 – санитарно–технический прибор; 2 – сифон (гидравлический затвор);

3 – отводящий поэтажный трубопровод;

4 – канализационный стояк;

5 – отводящая сеть в подвале;

6 – выпуск канализации.

Отметим некоторые детали. Под сифоном показано колено. Оно применяется на невысоких стояках (не более 1 этажа). Отводящий поэтажный трубопровод 3 проложен с уклоном и присоединён с помощью прямого тройника к стояку 4. На стояке установлены ревизии.

Верх стояка выведен выше кровли в атмосферу на высоту z – это вентиляция канализационного стояка. Она необходима для проветривания внутренности канализации, а также от появления избыточного давления или, наоборот, вакуума в канализации. Вакуум может появиться при неисправной вентиляции стояка во время слива воды с верхнего этажа, что приведёт в срыву сифона, то есть вода из сифона нижнего этажа уйдёт и появится запах в помещении.

Высоту стояка над кровлей принимают по СНиП 2.04.01–85 [7] не менее величин:

z = 0,2 м – для плоских и скатных кровель; z = 3 м – для эксплуатируемых кровель.

Канализационный стояк можно устраивать без вентиляции, то есть не

выводить над кровлей, если его высота Hст не превышает 90 внутренних диаметров трубы стояка.

В последнее время появились вакуумные клапаны для канализационных стояков, постановка которых в уровне верхнего этажа избавляет от устройства вентиляционного вывода стояка над кровлей здания.
