Восновании стояка установлены два отвода, так как стояк крайний на сети в подвале. Если стояк сверху попадает на трубу сети, то применяют косой тройник и отвод. Применять прямой тройник в подвале нельзя, так как ухудшается гидравлика стока и возникают засоры.

Вконце отводящей сети 5 перед наружной стеной собрана прочистка из прямого тройника с пробкой-заглушкой. Считая от этой прочистки, длина выпуска канализации L не должна быть более 12 м при диаметре трубы

100 мм, согласно актуализированной редакции СНиП 2.04.01–85. С другой стороны, расстояние от смотрового колодца дворовой канализации до стены здания не должно быть менее 3 метров. Поэтому расстояние от дома до колодца обычно принимают 3–5 м.

Глубина заложения выпуска канализации от поверхности земли до лотка (низа трубы) у наружной стены принимается равной глубине промерзания в данной местности, уменьшенной на величину 0,3 м (учитывается влияние здания на оттаивание грунта рядом с домом).

Дождевая канализация К2

Дождевая канализация К2 предназначена для отведения атмосферных (дождевых и талых) вод с кровель зданий по внутренним водостокам. Поэтому второе название К2 – внутренние водостоки.

Способов отведения атмосферных (дождевых и талых) вод с кровель зданий три:

1)Неорганизованный способ. Применяется для одно- и двухэтажных зданий. Вода просто стекает с карниза здания, для чего вынос карниза от вертикальной поверхности наружной стены должен быть не менее 0,6 метра.

2)Организованный способ по наружным водостокам (это не К2). Применяется для 3–5 этажных зданий. Вдоль карниза здания устраивается желоб, который направляет стекающие атмосферные воды в водосточным воронкам. Далее вода стекает вниз по наружным водосточным стоякам и выходит через выпуски на отмостку здания, которую обычко укрепляют бетонированием от размывания.

3)Организованный способ по внутренним водостокам – это дождевая канализация К2). Применяется для жилых зданий более 5 этажей, а также для зданий любой этажности с широкой кровлей (более 48 метров) или многопролётных зданий (обычно это промздания).

Элементы К2

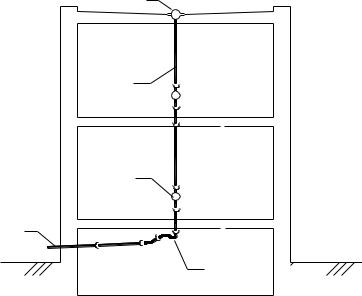

Элементы дождевой канализации К2 рассмотрим на примере двухэтажного здания с подвалом (рис. 14).

29

1 – водосточная воронка. Здесь показана воронка колпакового типа, для неэксплуатируемых кровель. Плоские коронки устраиваются для эксплуатируемых кровель. Условные обозначения см. выше. Марка воронки подбирается по её пропускной способности, которая рассчитывается по методике актуализированной редакции СНиП 2.04.01–85.

2 – водосточный стояк. Прокладывается в лестничных клетках и коридорах.

3 – ревизия.

4 – сифон (гидравлический затвор). Он предохраняет от образования ледяной пробки на выпуске К2 в весенний период.

5 – открытый выпуск К2. Устраивается при отсутствии наружной водосточной сети К2. Рекомендуется устраивать с южной стороны здания. При наличии наружной водосточной сети К2 выпуск дождевой канализации устраивают как в К1.

Производственная канализация К3

Производственная канализация К3 предназначена для отведения технологических сточных вод из промышленных зданий. Отличительной особенностью К3 от К1 и К2 является наличие дополнительных сооружений (местных очистных сооружений, насосных станций перекачки и т.д.).

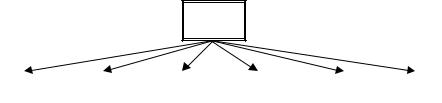

Классификация производственной канализации К3 по составу сточных вод изображена на рис. 15.

30

Производственная

канализация

К3

Рис. 15

К3 – это общее обозначение любой производственной канализации. К4 – системы с механически загрязнёнными сточными водами.

К5 – системы с илосодержащими сточными водами. К6 – системы с шламосодержащими сточными водами.

К7 – системы с простоками, содержащими химические загрязнения. К8 – системы с кислыми сточными водами.

К9 – системы со щелочными сточными водами.

Элементы К3

Элементы производственной канализации К3 рассмотрим на примере одноэтажного промздания, у которого с пола в напольный трап (воронку) стекают механически загрязнённые производственные сточные воды. Тогда система К3 конкретизируется системой К4.

Элементы К3:

1 – приёмник сточных вод (в данном случае трап). 2 – отводящая внутренняя канализационная сеть.

3 – местное очистное сооружение (песколовка, жироловка, нефтеловушка и т.д.).

4 – насосная станция перекачки.

5 – выпуск канализации К3 в городскую канализационную сеть.

Мусоропроводы зданий

Мусоропроводы в зданиях устраивают для обеспечения удобства удаления мусора по трубопроводу в контейнеры, находящиеся в мусорокамерах, откуда мусор периодически вывозят. Специального СНиПа на мусоропроводы нет. Их проектируют на основе накопленного опыта (типовые проекты). Они связаны с системами водопровода и канализации зданий, особенно в помещениях мусорокамер.

31

Элементы мусоропроводов

Элементы мусоропроводов рассмотрим на примере многоэтажного жилого дома. Эти элементы могут быть следующие:

1 – стояк мусоропровода собирают из стальных или бетонных труб диаметром 400–500 мм. На каждом этаже или междуэтажной площадке на стояке устанавливают приёмные клапаны.

2 – над кровлей стояк выводят на высоту около 1 м и снабжают дефлектором для усиления вентиляции мусоропровода.

3 – внизу находится помещение мусорокамеры с отдельным входом. Здесь стояк имеет плоскую шибер-задвижку

4 – под стояком в мусорокамере установлен контейнер для сбора и вывоза мусора.

5 – в помещение мусорокамеры подводят холодную В1 и горячую Т3 воду к смесителю (поливочному крану), а в полу устраивают трап диаметром 100 мм с подсоединением к бытовой канализации К1

6 – под потолком мусорокамеры устанавливают спринклер (при любой этажности здания) для автоматического тушения пожара орошаемой водой.

Элементы инженерных сетей 5 и 6 в мусорокамере устраивают в соответствии с требованиями актуализированной редакции СНиП 2.04.01– 85.

Монтаж внутренней канализации

Работы по монтажу внутренней канализации зданий обычно выполняются специализированными монтажными организациями, которые являются субподрядными организациями по отношению к чисто строительным организациям (генподрядчикам), например, какая–либо монтажная фирма по отношению к строительному тресту.

Монтаж проводят руководствуясь положениями актуализированной редакции СНиП 3.05.01–85 «Внутренние санитарно–технические системы». Перед началом монтажа, до того как монтажники придут на строительный объект, строители должны сделать:

1)выполнить основные строительные работы, то есть возвести фундаменты, стены, перекрытия, покрытия, перегородки и т.д., но до отделочных работ;

2)пробить все монтажные отверстия в стенах, перекрытиях и перегородках для пропуска трубопроводов и оборудования;

3)прокопать траншеи выпусков канализации;

4)прочертить по стенам отметки 0,5 метра выше уровня пола, так как самого уровня пола пока нет.

Монтажная организация выполняет следующие работы:

32

–монтажное проектирование (составление эскизов и чертежей заготовок по рабочим чертежам и натурным обмерам);

–заготовительные работы;

–собственно монтаж на объекте (он выполняется всегда по способу "снизу – вверх").

Методы монтажа:

1.Россыпью. То есть сборка канализации по месту. Такой метод применяется при строительстве здания по индивидуальному проекту.

2.Блоками. Выполняется для зданий по типовым проектам.

3.Санитарно–техническими кабинами. Применяется в крупно– панельном домостроении. Основные трубопроводы и фасонные детали установлены в кабине на заводе, а в условиях стройки кабины нужно лишь тщательно стыковать по осям.

Как только монтаж канализации закончен – наступает следующая стадия: испытание.

Испытание внутренней канализации

Испытание смонтированной системы внутренней канализации проводится в присутствии комиссии в составе представителей:

а) заказчика; б) генподрядчика (строительной организации);

в) субподрядчика (монтажной организации). Проверяются следующие показатели системы:

1)Сток от приборов.

2)Система должна соответствовать проекту по размерам, высотным отметкам, диаметрам труб, их материалу.

3)Не должно быть каких–либо утечек и подтеканий на трубопроводах. Испытание бытовой канализации К1 проводится способом пролива

воды из 75% водоразборных приборов в здании. Система должна обеспечивать нормальный сток. Если система успешно выдержала испытание, то окончательно составляется акт испытания внутренней канализации по форме приложения актуализированной редакции СНиПа 3.05.01–85, который подписывается представителями вышеупомянутой комиссии.

Испытание дождевой канализации К2 проводится способом заполнения водосточного стояка водой до отметки кровли. В течение 10 минут стояк не должен протечь в местах его установки (лестничные клетки, коридоры).

Испытание производственной канализации К3 проводится способом пролива воды из 75% водоразборных приборов в промздании. Кроме того проверяют эффективность работы очистных сооружений и насосов станций перекачки.

После испытания система внутренней канализации готова к передаче на её эксплуатацию.
