производственных гаражей. Главным элементом является дренчеророситель – это особый вид водоразборной арматуры. Под потолок прокладывается стальная труба диаметром не менее 20 мм и на ней с шагом 3 метра устанавливаются дренчеры, направленные вниз. В ожидании действия система находится без воды, то есть она сухотрубная. При возникновении пожара нажимают на кнопку, почему система и считается полуавтоматической, так как срабатывает от кнопки. В результате включается пожарный насос и открывается электрозадвижка и вода по трубе поступает к дренчерам. Те распыляют воду вниз, например, на занавес сцены и создают водяную завесу, которая кроме тушения огня также способствует благоприятному психологическому эффекту, несколько сбивая панику среди зрителей в зале.

Автоматические спринклерные установки

Автоматические спринклерные установки предназначены для создания площадного орошения водой при тушении пожара. Они применяются в архивах библиотек и документации, в торговых залах крупных супермаркетов и в складах с повышенной пожароопасностью. Главным элементом является спринклер-ороситель – это особый вид водоразборной арматуры. Под потолком помещения прокладывается разводящая сеть из стальных труб диаметром не менее 20 мм и на них с шагом 3 метра устанавливаются спринклеры, направленные вниз. В ожидании действия система находится под напором. При возникновении пожара под конкретным спринклером внутри него расплавляется легкоплавкая вставка и он сам автоматически открывается и начинает поливать – брызгать водой вниз туда, где возник пожар, почему система и называется автоматической, так как срабатывает без участия человека.

Производственный водопровод В3

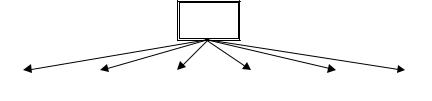

Производственный водопровод подаёт воду в производственные здания для различных технологических нужд, поэтому требования по качеству воды разнообразны. Стандартная классификация производственного водопровода В3 по качеству воды изображена на рис. 6.

Производственный

водопровод

В3

В4



В5



В6



В7



В8



В9

Более 100











типов …

























Рис. 6

14

В3 это общее обозначение любого производственного водопровода. На первом месте в классификации стоит оборотное водоснабжение В4 –

В5, в котором В4 подающая труба, а В5 труба обратная. Оборотное водоснабжение это перспективные, экологически чистые и ресурсосберегающие системы.

В6 системы с умягчённой водой. В7 системы с речной водой.

В8 системы с осветлённой водой.

В9 – системы с подземной (промышленной) водой и так далее …

Классификация производственного водопровода по использованию воды:

1)Прямоточный водопровод. Это самый простой производственный водопровод, когда вода после использования напрямую сбрасывается в канализацию. Однако он загрязняет окружающую среду и не экономит ресурсы, поэтому предприятия стремятся от него перейти на другие, более прогрессивные системы.

2)С повторным использованием воды. Вода, использованная в технологии одного цеха, не сбрасывается сразу в канализацию, а используется на другие технологические нужды, по цепочке. Система более прогрессивная по сравнению с предыдущей.

3)Оборотное водоснабжение. Вода подаётся из местного очистного сооружения на производственно-технологические нужды по трубопроводу В4, используется и уходит обратно в очистное сооружение по трубопроводу В5. Оборотное водоснабжение – это перспективные, экологически чистые и ресурсосберегающие системы. Примером могут служить мойки автомобилей с такими системами, которые к тому же и выгодны для данного предприятия автосервиса, так как дают экономию по забору воды из водопровода и сбросу стоков на водоотведение.

Классификация производственного водопровода по объёмам потребляемой воды:

1) Объединённые системы В1+В2+В3. Применяются для небольших производственных зданий при суточном расходе водопотребления не

более 100 м3/сут.

2)Раздельные системы (В1+В2, В3) или (В1, В3+В2). Применяются для производственных зданий при значительном суточном расходе

водопотребления более 100 м3/сут.

Кроме того, отметим, что в цехах следует устраивать питьевые фонтанчики с шагом не более 75 метров от рабочих мест.

Области использования воды в строительном производстве:

1) В составе выпускаемой продукции (В1): приготовление бетонов, строительных растворов.

15

2) На парообразование (В6):

а) пропарка бетонных и железобенных изделий; б) строительные котельные.

3) На охлаждение (В6):

а) строительных машин; б) котельных.

4) Поливка (В7):

а) кирпича перед кладкой или оштукатуриванием; б) твердеющего бетона;

в) для предварительного замачивания просадочного грунта.

5)Промывка (В7 или В8): а) щебня; б) песка.

6)Вода в качестве гидротранспорта (В7):

гидронамыв территорий для дальнейшей застройки (например, в 1960 году Иртышская набережная в городе Омске).

Горячий водопровод Т3–Т4

Современный горячий водопровод Т3–Т4 имеет в здании две трубы: Т3 – это подающий трубопровод; Т4 – циркуляционный трубопровод.

Требования к качеству воды Т3–Т4

Требования к качеству горячей воды в системе Т3–Т4 следующие:

1)Горячая вода в Т3–Т4 должна быть питьевой согласно СанПиН. Качество воды, подаваемой на производственные нужды, определяется технологическими требованиями.

2)Температуру горячей воды в местах водоразбора следует предусматривать:

а) не ниже +60 С б) не выше +75 С.

3)В помещениях детских дошкольных учреждений температура горячей воды, подаваемой для душей и умывальников, не должна превышать +37 С.

Классификация Т3–Т4 по расположению источника тепла

Классификация горячего водопровода Т3–Т4 по расположению источника тепла показана на рис. 7.

16

Горячее

водоснабжение

Централизованные

Местные системы

системы



Открытые системы



Закрытые системы



С водогрейными

(с непосредственным



(вода из В1 нагревается



колонками

водоразбором из



водонагревателями за





теплосети Т2)



счёт теплосети Т1-Т2)















Рис. 7

Необходимо отметить, что наружных сетей горячего водопровода обычно не прокладывают, то есть горячий водопровод Т3–Т4 – это типично внутренний водопровод. Классификация, показанная на рис. 7 отражает тот факт, что централизованно или местно решается расположение источника тепла. В крупных и средних городах тепло несут наружные водяные теплосети Т1–Т2 и заводят тепло в здания отдельными вводами. Это централизованные системы теплоснабжения. В малых городах и населённых пунктах источник тепла находится в доме или квартире – это домовая котельная или водогрейная колонка, работающая на газе, мазуте, нефти, угле, дровах или электричестве. Это местная система.

Открытая система горячего водопровода (см. рис. 7) берёт воду из обратного трубопровода теплосети Т2 непосредственно, напрямую, и далее вода поступает по трубе Т3 к смесителям в квартиры. Такое решение горячего водоснабжения не самое лучшее с точки зрения обеспечения питьевого качества горячей воды, так как вода идёт фактически из системы водяного отопления. Однако такое решение весьма недорогое. Таким способом, например, снабжается большинство зданий правобережья г. Омска.

Закрытая система горячего водопровода (см. рис. 7) берёт воду из холодного водопровода В1. Вода нагревается с помощью водонагревателей-теплообменников (ёмкостных – бойлеров или же скоростных водонагревателей) и поступает по трубе Т3 к смесителям в квартиры. Часть неиспользованной горячей воды циркулирует внутри здания по трубопроводу Т4, что поддерживает постоянную необходимую температуру воды. Источником тепла для водонагревателей служит подающая труба теплосети Т1. Такое решение горячего водоснабжения лучше с точки зрения обеспечения питьевого качества горячей воды, так как вода берётся из системы хозяйственно-питьевого водопровода В1. Таким способом, например, снабжается большинство зданий левобережья г. Омска.

17

Элементы Т3–Т4

Элементы горячего водопровода Т3–Т4 рассмотрим на примере рис. 8.



Т 3









6



9





10

8

Т 3

7







2

3

4

5

Т 2 Т 1



Т 3 Т 4

1

12



11





Рис. 8

1 – ввод теплосети в техподполье здания. Это не элемент горячего водопровода.

2 – тепловой узел. Здесь реализуется схема (открытая или закрытая) горячего водопровода.

3 – водомер на подающей трубе горячего водопровода Т3 у теплового узла. 4 – разводящая сеть подающих трубопроводов Т3 горячего водопровода.

5 – подающий стояк Т3 горячего водопровода. В его основании устанавливают запорный вентиль.

6 – полотенцесушители на подающих стояках Т3.

7 – квартирные водомеры горячей воды на поэтажные подводках Т3.

8 – поэтажные подводки горячей воды Т3 (обычно 15 мм).

9 – смесительная арматура (на рис. 8 показан смеситель общий для умывальника и ванны с душевой сеткой и поворотным изливом).

10 – циркуляционный стояк Т4 горячего водопровода. В его основании тоже устанавливают запорный вентиль.

11 – отводящая сеть циркуляционных трубопроводов Т4 горячего водопровода.

12 – водомер на циркуляционной трубе горячего водопровода Т4 у теплового узла.

Монтаж внутреннего водопровода

Работы по монтажу внутренних водопроводов зданий обычно выполняются специализированными монтажными организациями,
