Материал: 973

1)физические: мутность, цветность, запах, привкус;

2)химические: общая минерализация (не более 1 г/л – это пресная вода),

атакже содержание неорганических и органических веществ не более предельно допустимых концентраций (ПДК);

3)бактериологические: не более трёх бактерий на литр воды. Температура воды в пределах t +8 … +11 С достигается за счёт

контакта подземных труб наружного водопровода с грунтом, для чего эти трубы не теплоизолируют под землёй. Наружный водопровод прокладывают всегда на глубинах ниже зоны промерзания грунта, где круглый год температуры положительные.

Элементы В1

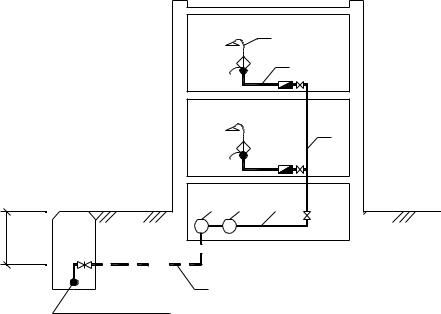

Элементы хозяйственно-питьевого водопровода В1 рассмотрим на примере двухэтажного здания с подвалом (рис. 2).

7

6

5

Hзал

B1

1

Наружная сеть В1

Рис. 2

Элементы хозяйственно-питьевого водопровода В1: 1 – ввод водопровода; 2 – водомерный узел;

3 – насосная установка (не всегда);

4 – разводящая сеть водопровода;

5 – водопроводный стояк;

6 – поэтажная (поквартирная) подводка;

7 – водоразборная и смесительная арматура.

9

Ввод водопровода

Ввод водопровода – это участок подземного трубопровода с запорной арматурой от смотрового колодца на наружной сети до наружной стены здания, куда подаётся вода (см. рис. 2).

Каждый ввод водопровода в жилых зданиях рассчитан на количество квартир не более 400. На схемах и чертежах ввод обозначается, например, так:

Ввод В1–1.

Это означает, что ввод относится к хозяйственно-питьевому водопроводу В1 и порядковый номер ввода № 1.

Глубина заложения трубы ввода водопровода принимается по СНиП 2.04.02–84 для наружных сетей [8] и находится по формуле:

Hзал = Нпромерз + 0,5 м ,

где Нпромерз – нормативная глубина промерзания грунта в данной местности; 0,5 м – запас пол-метра.

Водомерный узел

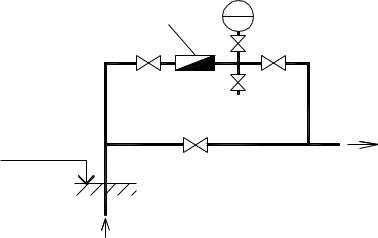

Водомерный узел (водомерная рамка) – это участок водопроводной трубы непосредственно после ввода водопровода, который имеет водомер, манометр, запорную арматуру и обводную линию (рис. 3).

ВК-32 р

В здание

Рис. 3

Водомерный узел надлежит устанавливать у наружной стены здания в удобном и легкодоступном помещении с искусственным или естественным освещением и температурой воздуха не ниже +5 °С согласно СП 30.13330.

Обводная линия водомерного узла обычно закрыта, а арматура на ней опломбирована. Это необходимо для учёта воды через водомер. Достоверность показаний водомера можно проверить с помощью контрольного крана-вентиля, установленного после него (см. рис. 3).

10

Насосная установка

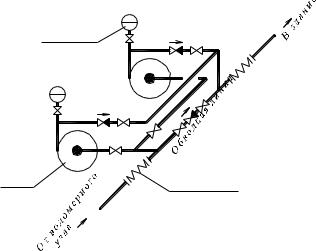

Насосная установка на внутреннем водопроводе необходима при постоянном или периодическом недостатке напора, обычно когда вода не доходит по трубам до верхних этажей здания. Насос добавляет необходимый напор в водопроводе. Чаще всего используются насосы центробежного типа с приводом от электродвигателя. Минимальное число насосов – два, из которых один рабочий насос, а другой резервный насос. Схема насосной установки для этого случая показана в аксонометрии на рис. 4.

p

М ан о м етр

p

Рис. 4

Обратные клапаны препятствуют противодавлению на насос воды из здания, а также предохраняют от паразитной циркуляции. Обводная линия насосной установки в отличие от водомерного узла наоборот всегда открыта. Это связано с тем, что в периоды достаточного напора из наружной сети работа насоса не требуется. Тогда электроманометром насос выключается, а вода поступает в здание через обводную линию.

Разводящая сеть водопровода

Разводящие сети внутреннего водопровода прокладываются, согласно СП [7], в подвалах, технических подпольях и этажах, на чердаках, в случае отсутствия чердаков – на первом этаже в подпольных каналах совместно с трубопроводами отопления или под полом с устройством съёмного фриза или под потолком верхнего этажа.

Трубопроводы могут крепиться:

–с опиранием на стены и перегородки в местах монтажных отверстий;

–с опиранием на пол подвала через бетонные или кирпичные столбики;

–с опиранием на кронштейны вдоль стен и перегородок;

–с опиранием на подвески к перекрытиям.

11

В подвалах и техподпольях к разводящим сетям водопровода присоединяют трубы 15, 20 или 25 мм, подающие воду к поливочным кранам, которые обычно выводят в ниши цокольных стен наружу на высоте над землей около 30–35 см. По периметру здания поливочные краны размещают с шагом 60–70 метров.

Водопроводные стояки

Стояком называется любой вертикальный трубопровод. Водопроводные стояки размещают и конструируют по следующим принципам:

1)Один стояк на группу близкорасположенных водоразборных приборов.

2)Преимущественно в санузлах.

3)С одной стороны от группы близкорасположенных водоразборных приборов.

4)Зазор между стеной и стояком принимают 3–5 см.

5)В основании стояка предусматривают запорный вентиль.

Поэтажные подводки В1

Поэтажные (поквартирные) подводки подают воду от стояков к водоразборной и смесительной арматуре: к кранам, смесителям, поплавковым клапанам смывных бачков. Диаметры подводок обычно принимают без расчёта 15 мм. Это связано с тем же диаметром водоразборной и смесительной арматуры.

Непосредственно около стояка на подводке устанавливают запорный вентиль 15 мм и квартирный водомер ВК–15. Далее подводят трубы к кранам и смесителям, причём ведут трубы на высоте 10–20 см от пола. Перед смывным бачком на подводке устанавливают дополнительный вентиль для ручной регулировки напора перед поплавковым клапаном.

Водоразборная и смесительная арматура

Водоразборная и смесительная арматура служит для получения воды из водопровода. Она устанавливается на концах трубопроводов подводок на определённой высоте над полом, регламентированной актуализированной редакцией СНиП 3.05.01–85 [10]. Например, общий смеситель для умывальника и ванны устанавливается в уровне верха борта умывальника на высоте над полом равной 850 мм.

Классификация противопожарных водопроводов

Противопожарный водопровод подразделяется на три разновидности (рис. 5).

12

Противопожарный

водопровод

Рис. 5

Системы с пожарными кранами проектируются по соответствующим актуализированным редакциям СНиПов – сводам правил (СП).

Противопожарный водопровод В2

Противопожарный водопровод В2 предназначен для тушения пожаров водой в зданиях. Согласно норм, систему В2 должны иметь следующие здания (область применения):

1)жилые здания от 12 и более этажей;

2)здания управлений от 6 и более этажей;

3)клубы с эстрадой, театры, кинотеатры, актовые и конференц–залы, оборудованные киноаппаратурой;

4)общежития и общественные здания объёмом от 5000 м3 и более;

5)административно-бытовые здания промпредприятий объёмом от

5000 м3 и более.

Система В2 носит подчинённый характер по отношению к системам В1 или В3. Это означает, что если в здании предусмотрена сеть В1 или В3, то противопожарный водопровод В2 стояками присоединяется к сети В1 или В3.

Стояки В2 принимают диаметром не менее 50 мм и прокладывают в лестничных клетках и коридорах. Пожарные краны 50 мм располагают на высоте 1,35 м над полом. Их помещают в шкафчиках, куда кладут свёрнутый пеньковый пожарный рукав длиной 10, 15 или 20 м. На одном конце рукава имеется полугайка для быстрого присоединения к пожарному крану, а на другом конце – конический пожарный ствол для получения компактной водяной струи длиной около 10–20 метров.

Полуавтоматические дренчерные установки

Полуавтоматические дренчерные установки предназначены для создания водяных завес из мелких капель во время пожара. Они применяются на сценах зрительных залов, а также в боксах крупных

13
