(коэффициентов ряда Фурье). В отчете привести частотные характеристики полосы пропускания.

ВАРИАНТЫ ИНДИВИДУАЛЬНЫХ ЗАДАНИЙ

1.Закодировать потенциальным кодом с нулем (0,1) и передать по линии связи сигнал 12AF56F4h со скоростью 10 Кбит/с. Полоса пропускания линии: 1—9 гармонические составляющие сигнала.

2.Закодировать потенциальным кодом (Non Return to Zero, NRZ) без возвращения к нулю (–1,1) и передать по линии связи сигнал BD8B7D9Ah со скоростью 32 бит/с. Полоса пропускания линии: 1—16 гармонические составляющие сигнала.

3.Закодировать потенциальным кодом с альтернативной инверсией (Bipolar Alternate Mark Inversion, AMI) и передать по линии связи сигнал 1EDC4562h со скоростью 100 бит/с. Полоса пропускания линии: 1—7 гармонические составляющие сигнала.

4.Закодировать потенциальным кодом с инверсией при единице (Non Return to Zero with ones Inverted, NRZI) и передать по линии связи сигнал 11341DA1h со скоростью 4 Кбит/с. Полоса пропускания линии: 2—30 гармонические составляющие сигнала.

5.Закодировать биполярным импульсным кодом и передать по линии связи сигнал 2452FC2Fh со скоростью 4,800 Кбит/с. Полоса пропускания линии: 2—9 гармонические составляющие сигнала.

6.Закодировать манчестерским кодом и передать по линии связи сигнал 12346AB3h со скоростью 10 Кбит/с. Полоса пропускания линии: 0—5 гармонические составляющие сигнала.

7.Закодировать потенциальным кодом 2B1Q и передать по линии связи сигнал CD6682EFh со скоростью 2,400 Кбит/с. Полоса пропускания линии: 1—9 гармонические составляющие сигнала.

8.Закодировать потенциальным кодом с нулем (0,1) и передать по линии связи сигнал G56G7G0Gh со скоростью 56.5 бит/с. Полоса пропускания линии: 1—32 гармонические составляющие сигнала.

9.Закодировать потенциальным кодом (Non Return to Zero, NRZ) без возвращения к нулю (–1,1) и передать по линии связи

16

сигнал B11B6B9Ah со скоростью 9600 бит/с. Полоса пропускания линии: 0—16 гармонические составляющие сигнала.

10.Закодировать потенциальным кодом с альтернативной инверсией (Bipolar Alternate Mark Inversion, AMI) и передать по линии связи сигнал E069052Eh со скоростью 100 бит/с. Полоса пропускания линии: 1—8 гармонические составляющие сигнала.

11.Закодировать потенциальным кодом с инверсией при единице (Non Return to Zero with ones Inverted, NRZI) и передать по линии связи сигнал F361F1d4h со скоростью 4 Кбит/с. Полоса пропускания линии: 2—10 гармонические составляющие сигнала.

12.Закодировать биполярным импульсным кодом и передать по линии связи сигнал F0F0h со скоростью 90 бит/с. Полоса пропускания линии: 0—5 гармонические составляющие сигнала.

13.Закодировать манчестерским кодом и передать по линии связи сигнал 4325C311h со скоростью 10 Кбит/с. Полоса пропускания линии: 1—15 гармонические составляющие сигнала.

14.Закодировать потенциальным кодом 2B1Q и передать по линии связи сигнал 567439A8h со скоростью 14,400 бит/с. Полоса пропускания линии: 1—8 гармонические составляющие сигнала.

15.Закодировать потенциальным кодом с нулем (0,1) и передать по линии связи сигнал 90AB1261h со скоростью 128 бит/с. Полоса пропускания линии: 0—7 гармонические составляющие сигнала.

16.Закодировать потенциальным кодом (Non Return to Zero, NRZ) без возвращения к нулю (–1,1) и передать по линии связи сигнал C98CC4ACh со скоростью 3,2 Кбит/с. Полоса пропускания линии: 0—50 гармонические составляющие сигнала.

18

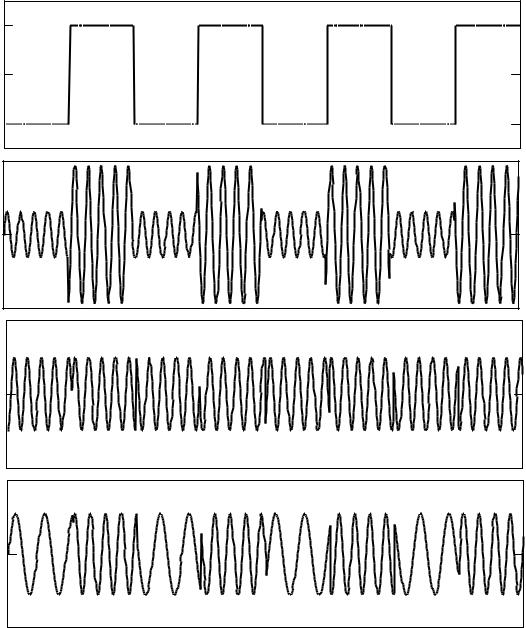

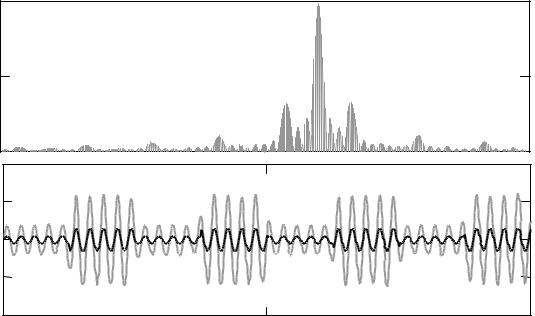

Амплитудная модуляция. При амплитудной модуляции на выход модулятора поступает сигнал V t Vm sin V t V и

несущая U t Um sin U t U . На выходе нелинейного эле-

мента модулируются колебания:

UАМ t Um 1 m sin V t V sin U t U ,

где m Vm Um — коэффициент модуляции. На выходе модулятора в спектре сигнала присутствует несущая частота U и две

боковые частоты U V и U V .

При амплитудной модуляции во избежание искажений, называемых качанием фронта, необходимо выполнение условияU V . Соблюдение этого условия при стандартной (для среднескоростной аппаратуры передачи данных) несущей частоте 1700 Гц не может обеспечить информационные скорости выше 300 бит/с. Поэтому реально в модемах применяют дополнительное преобразование частоты: сначала производят модуляцию несущей, имеющей повышенную частоту, например ωНД= 10 кГц, затем с помощью фильтра выделяют спектр модулированного сигнала и с помощью преобразователя частоты переносят модулирующие колебания на промежуточную частоту, например ωU= 1700 Гц. Тогда при боковых полосах до 1400 Гц спектр сигнала согласуется с полосой пропускания телефонных линий.

1

0.5

19

В сравнительно простых модемах применяют частотную модуляцию (FSK — Frequency Shift Keying) (рис. 8) со скоро-

стями передачи до 1200 бит/c. Так, если необходима дуплексная связь по двухпроводной линии, то возможно представление логических нуля и единицы в вызывном модеме частотами 980 Гц и 1180 Гц соответственно. При этом скорость передачи составляет

300 бод.

0.5

0

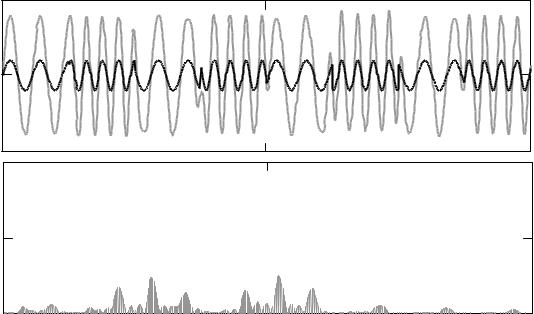

Рис. 8 — Частотная модуляция

Спектр сигнала, модулирующего потенциальный код частотным способом аналоговой модуляции приведен на рис. 8, б, а сама форма сигнала при частотной модуляции изображена на рис. 8, а.

Обычно для передачи сигнала об ошибке от приемника к передатчику нужен канал обратной связи. При этом требования к скорости передачи данных по обратному каналу могут быть невысокими. Тогда в полосе частот телефонного канала образуют обратный канал с частотной модуляцией, по которому со скоростью 75 бит/c передают единицу частотой 390 Гц и ноль — частотой 450 Гц.

Фазовая модуляция (PSK — Phase Shift Keying) двух уров-

ней сигнала (нуля и единицы) осуществляется переключением
