конечного пользователя. Узел имеет IP-адрес. Примерами узлов могут служить рабочие станции, сетевые принтеры.

Сетевые устройства – это концентраторы, коммутаторы, маршрутизаторы и другие устройства, обеспечивающие передачу и контроль сетевого трафика. Они осуществляют передачу трафика между другими устройствами, в основном, узлами.

Среда передачи обеспечивает соединение узлов и сетевых устройств. Она может быть проводной, с использованием медных или оптических кабельных соединений, или использовать беспроводную технологию передачи данных.

В этом разделе выбираются конкретные марки аппаратных средств локальной сети. Выбор аппаратных средств рекомендуется производить с учетом их технических характеристик и стоимости, руководствуясь принципом необходимого и достаточного. Например, для подключения этажа или помещения с 6 рабочими станциями к сети на скорости 100Мбит/с необходимо 7 портов коммутатора, поэтому следует выбрать 8-ми портовый коммутатор с соответствующей пропускной способностью. Перед выбором

устройств для каждого этажа делается краткое обоснование выбора в произвольной форме, например: «На этаже 3 помещения, в каждом находится по 3 рабочие станции. Следовательно, для подключения этажа к локальной сети достаточно одного коммутатора на 16 портов пропускной способностью

100Мбит/с.».

После выбора устройств их описание приводится в табличном виде с указанием типа, имени и марки устройства.

Таблица 2 – Сетевые устройства

12

Узлы включают в себя рабочие станции, серверы и сетевые принтеры. Их описание также приводится в табличном виде с указанием типа, имени и основных характеристик устройства.

Таблица 3 – Узлы локальной сети

Четвертый раздел является персональной частью курсовой работы и содержит подробное описание функций, структуры, интерфейса и настроек одного из компонентов локальной сети. Темы персональной части приведены в приложении А, табл. 2. Содержание раздела обсуждается с преподавателем.

Пятый раздел содержит описание пространства IP-адресов сети. Необходимо определить количество подсетей, их размер и маски. В начале раздела приводится краткая вводная часть, определяющая адресное пространство локальной сети в общем виде и содержащая сведения о том, сколько необходимо подсетей с каким количеством узлов в каждой, а также обоснование такого выбора. Например: «Организация содержит два здания. В здании А размещаются помещения 1 и 2 (всего 4 рабочие станции и сетевой принтер). Адресное пространство этой сети включает в себя 1 подсеть. В здании Б размещаются администрация (2 рабочие станции), и серверная, в которой находится 1 сервер, выполняющий функции веб- сервера, маршрутизатора и межсетевого экрана. Адресное пространство этой сети включает в себя 1 подсеть.

Далее все подсети размещаются в таблице:

Таблица 4 – Подсети организации

Далее приводится таблица, содержащая сведения о соответствии IP- адресов физическим устройствам.

Таблица 5 – Логические адреса устройств локальной сети

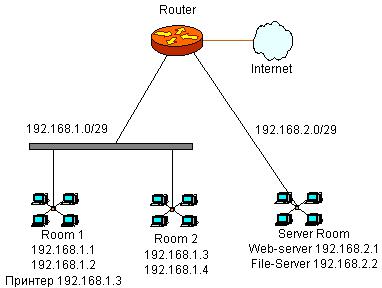

Шестой раздел представляет собой схему логической структуры сети. Она содержит схематическое изображение групп устройств и их IP-адреса. Пример логической конфигурации сети приведен на рис. 2.

14

Рисунок 2 – Логическая конфигурация сети

Седьмой раздел курсовой работы представляет собой таблицу стоимостей всех аппаратных средств локальной сети. Стоимость рабочих станций указывается как сумма стоимостей системного блока и монитора.

Таблица 6 – Стоимость аппаратных средств локальной сети

Список использованных источников указывается в конце курсовой работы (перед приложением) и составляется в алфавитном порядке.

Оформление библиографического списка приведено в данных методических указаниях в приложении Б.
